| ← Передний ВОМ. Редуктор 2522-4209015-А | Управление передним ВОМ → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

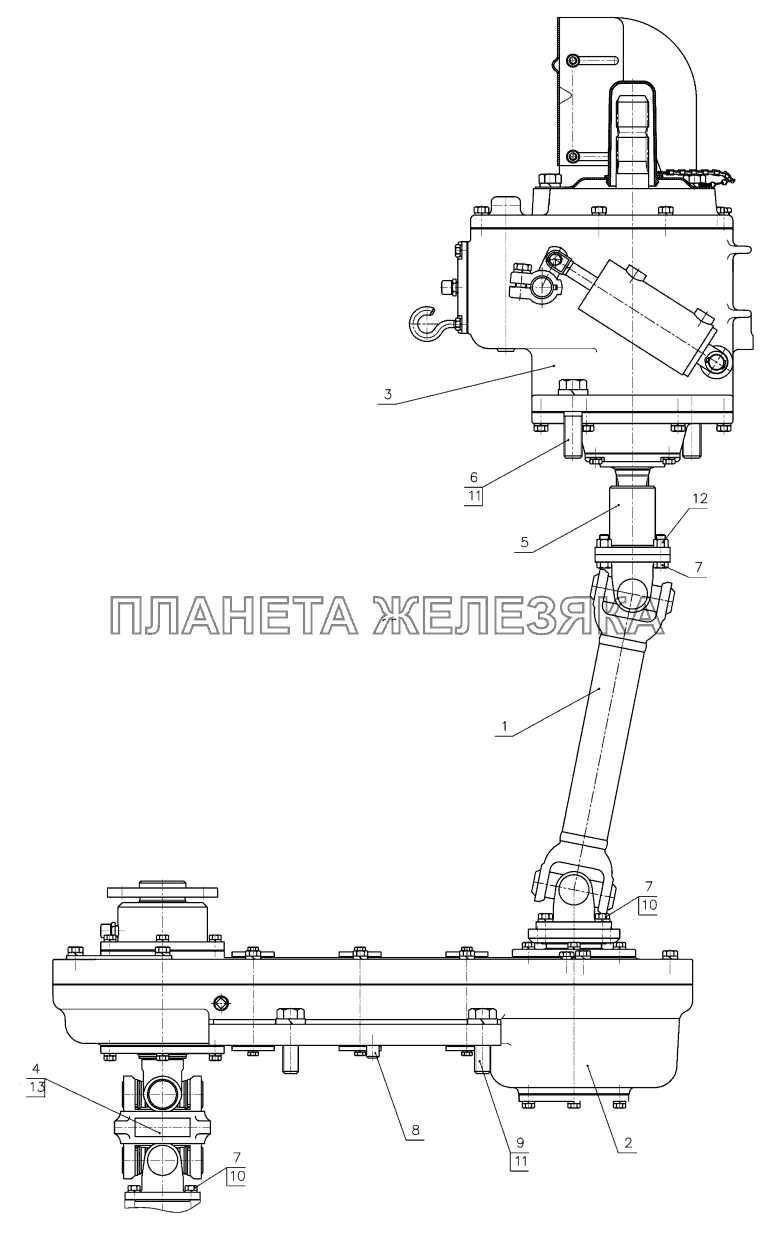

| 3520-4209000 |
ВОМ передний Подробнее |
|
||
| 1 | 3520-4209005-А |
Вал карданный Подробнее |
|
|
| 2 | 3520-4209010 |
Редуктор Подробнее |
|
|
| 3 | 2522-4209015А |
Редуктор ВОМ Подробнее |
|
|
| 4 | 2822ДЦ-4209200 |
Сдвоенный шарнир Подробнее |
|
|
| 5 | 1522-4209017 |
Фланец Подробнее |
|
|
| 6 | 70-4605036-03 |
Болт Подробнее |
|
|
| 7 | 52-2203012 |
Болт М10х1 Подробнее |
|
|
 |
8 | Д01-015 |
Штифт установочный Подробнее |
|
| 9 | БолтМ16-6gх60.88.35.019 |
Болт Подробнее |
|
|
| 10 | Шайба10ОТ |
Шайба Подробнее |
|
|
| 11 | Шайба20ОТ |
Шайба Подробнее |
|
|
| 12 | ГайкаM10x1-8 |
Гайка шестигранная Подробнее |
|
|
| 13 | Кольцо032-036-25-2-4 |
Кольцо Подробнее |
|
