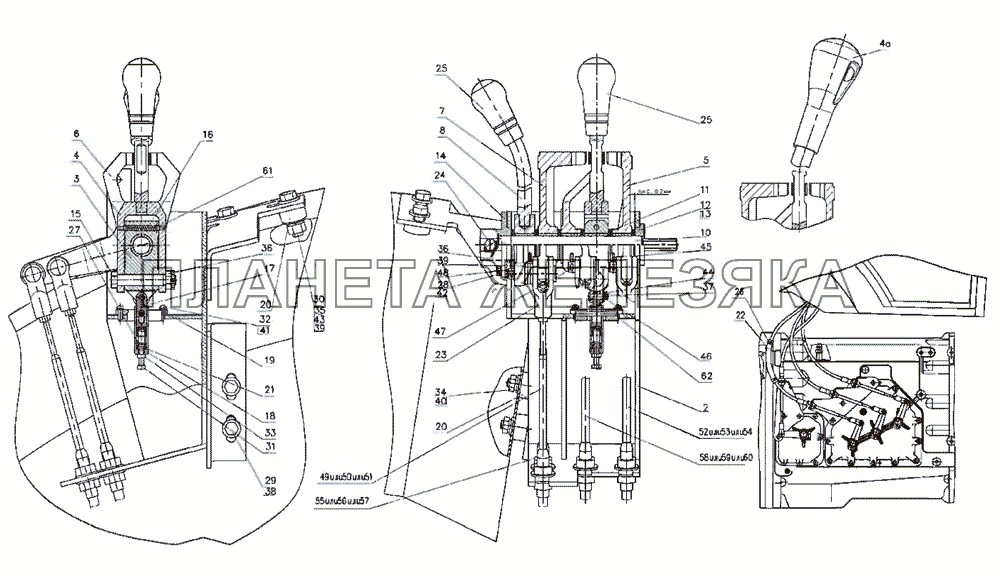

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2522-1702010 |
Механизм управления Подробнее |
|
||
| 2522-1702010-01 |
Механизм управления Подробнее |
|
||
| 2522-1702100-01 |
Рычаг Подробнее |
|
||
| ЦИКС-Т.3526.000 |
Рычаг Подробнее |
|
||
| 1 | 2522-1702100 |
Рычаг Подробнее |
|
|
| 2 | 2522-1702105 |
Корпус Подробнее |
|
|
| 3 | 2522-1702110 |
Ступица Подробнее |
|
|
| 4 | 2522-1702115 |
Рычаг Подробнее |
|
|
| 5 | 2522-1702120 |
Рычаг Подробнее |
|
|
| 6 | 2522-1702130 |
Рычаг Подробнее |
|
|
| 7 | 2522-1702140 |
Рычаг Подробнее |
|
|
| 8 | 2522-1702150 |
Рычаг Подробнее |
|
|
| 9 | 2522-1702160 |
Толкатель Подробнее |
|
|
| 10 | 2522-1702101 |
Ось Подробнее |
|
|
| 11 | 2522-1702102 |
Шайба Подробнее |
|
|
| 12 | 2522-1702103 |
Шайба Подробнее |
|
|
| 13 | 2522-1702103-01 |
Шайба Подробнее |
|
|
| 14 | 2522-1702104 |
Втулка Подробнее |
|
|
| 15 | 2522-1702108 |
Болт Подробнее |
|
|
| 16 | 2522-1702112A |
Пружина Подробнее |
|
|
| 17 | 2522-1702161 |
Толкатель Подробнее |
|
|
| 18 | 2522-1702162 |
Корпус Подробнее |
|
|
| 19 | 2522-1702163 |
Опора толкателя Подробнее |
|
|
| 20 | 2522-1702164 |
Втулка Подробнее |
|
|
| 21 | 2522-1702166 |
Шайба Подробнее |
|
|
| 22 | 2522-1702171 |
Чехол Подробнее |
|
|
| 23 | 3022-1702069 |
Вилка Подробнее |
|
|
| 24 | 220-1702061 |
Болт Подробнее |
|
|
| 25 | A15.05.010 |
Рукоятка Подробнее |
|
|
| 26 | 80-3723045 |
Манжета Подробнее |
|
|
| 27 | 50-1702148-A |
Пружина Подробнее |
|
|
| 28 | M6-6gx16.88.35.019 |
Болт Подробнее |
|
|
| 29 | M10-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 30 | M12-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 31 | M6-6gx20.88.35.019 |
Болт Подробнее |
|
|
| 32 | ВM5-6gx12.58.019 |
Винт Подробнее |
|
|
| 33 | М6-6Н.6.019 |
Гайка Подробнее |
|
|
| 34 | М10-6Н.04.019 |
Гайка Подробнее |
|
|
| 35 | М12-6Н.6.019 |
Гайка Подробнее |
|
|
| 36 | М12-6Н.04.019 |
Гайка Подробнее |
|
|
| 37 | С6.01.08кп.019 |
Шайба Подробнее |
|
|
| 38 | С10.01.08кп.019 |
Шайба Подробнее |
|
|
| 39 | С12.01.08кп.019 |
Шайба Подробнее |
|
|
| 40 | 10 |
Шарик Подробнее |
|
|
| 41 | 5Т |
Шайба Подробнее |
|
|
| 42 | 6Т |
Шайба Подробнее |
|
|
| 43 | 120Т |
Шайба Подробнее |
|
|
| 44 | 1.6x12.019 |
Шплинт Подробнее |
|
|
| 45 | 3.2x12.019 |
Шплинт Подробнее |
|
|
| 46 | 6x22 |
Палец Подробнее |
|
|
| 47 | 12x32 |
Палец Подробнее |
|
|
| 48 | 12x55 |
Палец Подробнее |
|
|
| 49 | 23.558.1.1.3.00-58 |
Трос дистанционного управления Подробнее |
|
|
| 50 | 100.М6322.00950 |
Трос дистанционного управления Подробнее |
|
|
| 51 | 172-М-ТТ-75-950 |
Трос дистанционного управления Подробнее |
|
|
| 52 | 23.558.1.1.3.00-59 |
Трос дистанционного управления Подробнее |
|
|
| 53 | 100.М6322.01050 |
Трос дистанционного управления Подробнее |
|
|
| 54 | 172-М-ТТ-75-1050 |
Трос дистанционного управления Подробнее |
|
|
| 55 | 23.558.1.1.3.00-60 |
Трос дистанционного управления Подробнее |
|
|
| 56 | 100.М6322.01100 |
Трос дистанционного управления Подробнее |
|
|
| 57 | 172-М-ТТ-75-1100 |
Трос дистанционного управления Подробнее |
|
|
| 58 | 23.558.1.1.3.00-61 |
Трос дистанционного управления Подробнее |
|
|
| 59 | 100.М6322.01200 |
Трос дистанционного управления Подробнее |
|
|
| 60 | 172-М-ТТ-75-1200 |
Трос дистанционного управления Подробнее |
|
|
| 61 | 5.556-60 |
Шарик Подробнее |
|
|
| 62 | 5x44,8 |
Ролик Подробнее |
|
