| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

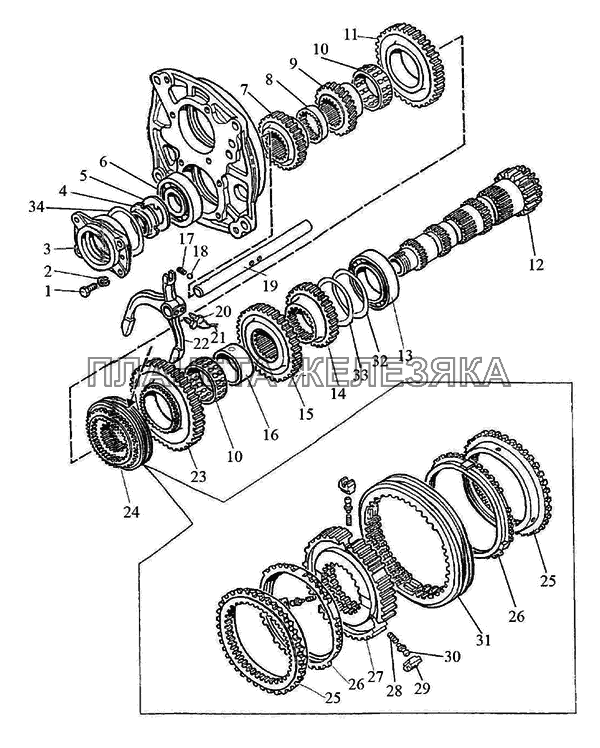

| 1222-1701190-02 |
Вал промежуточный Подробнее |
|
||
| 1 | М10х30 |
Болт Подробнее |
|
|
| 2 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 3 | 2022-1701151 |
Стакан Подробнее |
|
|
| 4 | 80-1701047 |
Гайка Подробнее |
|
|
| 5 | 80-1701186 |
Шайба Подробнее |
|
|
| 6 | 6-311АШ1 |
Подшипник Подробнее |
|
|
| 7 | 1222-1701217 |
Шестерня Подробнее |
|
|
| 8 | 1222-1701213 |
Втулка Подробнее |
|
|
| 9 | 1523К-1701219 |
Шестерня Подробнее |
|
|
| 10 | 3КК 78х89х38Е |
Подшипник Подробнее |
|
|
| 11 | 1222-1701214 |
Шестерня Подробнее |
|
|
| 12 | 2022-1701182 |
Вал-шестерня Подробнее |
|
|
| 13 | 3514Н |
Подшипник Подробнее |
|
|
| 14 | 1222-1701218 |
Шестерня Подробнее |
|
|
| 15 | 1222-1701216 |
Шестерня Подробнее |
|
|
| 16 | 1222-1701046 |
Втулка Подробнее |
|
|
| 17 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 18 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 19 | 1222-1702087 |
Поводок Подробнее |
|
|
| 20 | 220-1702061 |
Болт Подробнее |
|
|
| 21 | 1,6-О-С |
Проволока Подробнее |
|
|
| 22 | 1222-1702089-Б |
Вилка Подробнее |
|
|
| 23 | 1523-1701212 |
Шестерня Подробнее |
|
|
| 24 | 3.28434.3 |
Синхронизатор Подробнее |
|
|
| 24 | GT-C 114 |
Синхронизатор Подробнее |
|
|
| 25 | C1-D114-004 |
Кольцо коническое Подробнее |
|
|
| 26 | C1-D114-010 |
Кольцо блокировочное Подробнее |
|
|
| 27 | C1-D114-006 |
Каретка Подробнее |
|
|
| 28 | C1-D114-003 |
Пружина Подробнее |
|
|
| 29 | C1-D114-002 |
Толкатель Подробнее |
|
|
| 30 | C1-D114-001 |
Фиксатор Подробнее |
|
|
| 31 | C1-D114-005 |
Муфта Подробнее |
|
|
| 32 | 1222-1701223 |
Шайба Подробнее |
|
|
| 33 | 1222-1701223-01 |
Шайба Подробнее |
|
|
| 34 | 1222-1701033 |
Шайба Подробнее |
|
