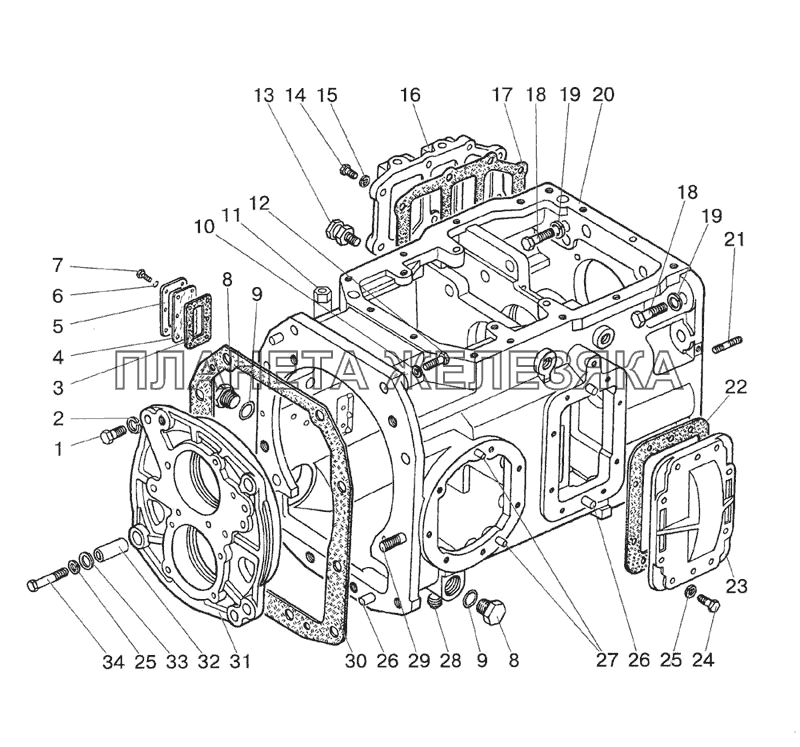

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1222-1700010 |
Коробка передач в сборе Подробнее |
|
||
 |
1 | М16х45 |
Болт Подробнее |
|
| 2 | ШП16 |
Шайба Подробнее |
|
|
| 3 | 85-4608086-А |
Прокладка Подробнее |
|
|
| 4 | 85-4608087 |
Указатель Подробнее |
|
|
 |
5 | 85-4608088 |
Пластина Подробнее |
|
| 6 | ШП6 |
Шайба Подробнее |
|
|
| 7 | М6х16 |
Винт Подробнее |
|
|
| 8 | 80-4608021 |
Заглушка Подробнее |
|
|
| 9 | 027-032-30-1-4 |
Кольцо Подробнее |
|
|
| 10 | ШП20 |
Шайба Подробнее |
|
|
| 11 | 1221-1737099 |
Штуцер Подробнее |
|
|
 |
12 | 70-4605036 |
Болт Подробнее |
|
| 13 | 50-1002318-Б |
Рым Подробнее |
|
|
| 14 | М10х30 |
Болт Подробнее |
|
|
| 15 | ШП10 |
Шайба Подробнее |
|
|
| 16 | 1221-1802016 |
Крышка Подробнее |
|
|
| 17 | 80-1701399-Б |
Прокладка Подробнее |
|
|
| 18 | 1221-2401011-01 |
Болт М18х60 Подробнее |
|
|
| 19 | ШП18 |
Шайба Подробнее |
|
|
| 20 | 1523-1701025 |
Корпус Подробнее |
|
|
| 21 | 1522-1701525 |
Шпилька Подробнее |
|
|
| 22 | 50-1701456-А |
Прокладка Подробнее |
|
|
| 23 | 70-1701454-А2-01 |
Крышка Подробнее |
|
|
| 24 | М12х30 |
Болт Подробнее |
|
|
| 25 | ШП12 |
Шайба Подробнее |
|
|
 |
26 | Д01-015 |
Штифт установочный Подробнее |
|
| 27 | ШЦК10х25 |
Штифт Подробнее |
|
|
| 28 | ПККГ3/8" |
Пробка Подробнее |
|
|
| 29 | 80-1701525 |
Шпилька Подробнее |
|
|
| 30 | 80-1701026 |
Прокладка Подробнее |
|
|
| 31 | 1222-1701034 |
Стакан Подробнее |
|
|
| 32 | 1222-1701071 |
Штифт Подробнее |
|
|
| 33 | 1222-1701072 |
Шайба Подробнее |
|
|
| 34 | М12х60 |
Болт Подробнее |
|
