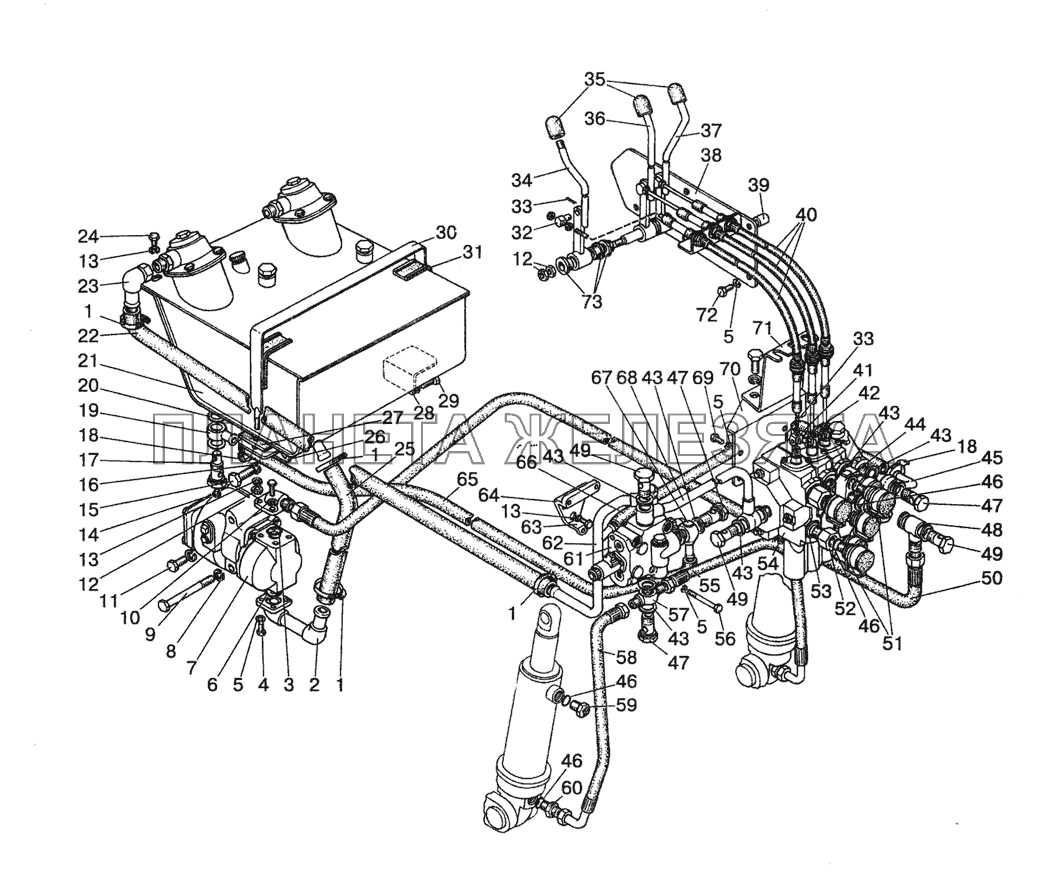

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | «Nоrmа»25...40 |
Хомут Подробнее |
|
|
| 2 | 1522-4607090 |
Патрубок Подробнее |
|
|
| 3 | 021-025-25-1-4 |
Кольцо Подробнее |
|
|
| 4 | М8х25 |
Болт Подробнее |
|
|
| 5 | ШП8 |
Шайба Подробнее |
|
|
| 6 | 035-040-30-1-4 |
Кольцо Подробнее |
|
|
| 7 | 100-4617110-01 |
Привод насоса Подробнее |
|
|
| 8 | ШП12 |
Шайба Подробнее |
|
|
| 9 | М12х150 |
Болт Подробнее |
|
|
| 10 | 1522-4607020 |
Патрубок Подробнее |
|
|
| 11 | М12х30 |
Болт Подробнее |
|
|
| 12 | М10 |
Гайка Подробнее |
|
|
| 13 | ШП10 |
Шайба Подробнее |
|
|
| 14 | КГ1/4 |
Пробка Подробнее |
|
|
| 15 | М16х50 |
Болт Подробнее |
|
|
| 16 | ШП16 |
Шайба Подробнее |
|
|
| 17 | 1522-4607070 |
Болт Подробнее |
|
|
| 18 | «Nоrmа»16...25 |
Хомут Подробнее |
|
|
| 19 | С80-4607380 |
Труба Подробнее |
|
|
| 20 | 40-4607038А |
Шайба Подробнее |
|
|
| 21 | 1522-4608210 |
Бак Подробнее |
|
|
| 22 | 1522-4607062-01 |
Шланг Подробнее |
|
|
| 23 | 680-4607510 |
Патрубок Подробнее |
|
|
| 24 | М10х20 |
Болт Подробнее |
|
|
| 25 | 1522-4607062 |
Шланг Подробнее |
|
|
| 26 | 1522-4608237 |
Кронштейн Подробнее |
|
|
| 27 | 1522-4608234 |
Прокладка Подробнее |
|
|
| 28 | 1522-4608238 |
Кронштейн Подробнее |
|
|
| 29 | М16х32 |
Болт Подробнее |
|
|
| 30 | 1522-4608230 |
Стяжка Подробнее |
|
|
| 31 | Пр-43-02 |
Уплотнитель Подробнее |
|
|
| 32 | 1522-4607017 |
Палец Подробнее |
|
|
| 33 | 3,2х18 |
Шплинт Подробнее |
|
|
| 34 | 1522-4607230-02 |
Рычаг Подробнее |
|
|
| 35 | А13.11.000 |
Рукоятка Подробнее |
||
| 36 | 1522-4607230 |
Рычаг Подробнее |
|
|
| 37 | 1522-4607230-01 |
Рычаг Подробнее |
|
|
| 38 | 1522-4607250 |
Кронштейн Подробнее |
|
|
| 39 | 1522-4607252 |
Втулка Подробнее |
|
|
| 40 | «Моrsе»L-1350 |
Трос Подробнее |
|
|
| 41 | 1522-4607016 |
Вилка Подробнее |
|
|
| 42 | С80-4607088 |
Палец Подробнее |
|
|
| 43 | В50-3522023 |
Прокладка Подробнее |
|
|
| 44 | 1522-4607018 |
Плита Подробнее |
|
|
| 45 | 1522-4607050 |
Труба Подробнее |
|
|
| 46 | 017-022-30-2-2 |
Кольцо Подробнее |
|
|
| 47 | 1522-4607011 |
Болт Подробнее |
|
|
| 48 | 1522-4607080 |
Штуцер Подробнее |
|
|
| 49 | 1522-4607012 |
Болт Подробнее |
|
|
| 50 | П80-4607120 |
Рукав Подробнее |
|
|
| 51 | М036.50Б.10 |
Корпус левый Подробнее |
|
|
| 52 | 1522-4607019 |
Штуцер Подробнее |
|
|
| 53 | 024-028-25-2-2 |
Кольцо Подробнее |
|
|
| 54 | 528123007 |
Распределитель "Бош" Подробнее |
|
|
| 55 | 680-4607140-06 |
Рукав высокого давления Подробнее |
|
|
| 56 | М8х80 |
Болт Подробнее |
|
|
| 57 | 1522-4607078 |
Угольник Подробнее |
|
|
| 58 | 680-46071740-13 |
Рукав Подробнее |
|
|
| 59 | Н036.77.000 |
Сапун Подробнее |
|
|
| 60 | 70-1405089 |
Штуцер Подробнее |
|
|
| 61 | 521220149 |
Регулятор "Бош" Подробнее |
|
|
| 62 | 1522-4607160 |
Труба Подробнее |
|
|
| 63 | М10х25 |
Болт Подробнее |
|
|
| 64 | 1522-4607122 |
Кронштейн Подробнее |
|
|
| 65 | 1522-4607061-01 |
Шланг Подробнее |
|
|
| 66 | 1522-4607061 |
Шланг Подробнее |
|
|
| 67 | 1522-4607150 |
Труба Подробнее |
|
|
| 68 | 1522-4607075 |
Труба Подробнее |
|
|
| 69 | М8х20 |
Болт Подробнее |
|
|
| 70 | 1522-4607121 |
Кронштейн Подробнее |
|
|
| 71 | 1522-4607210 |
Кронштейн Подробнее |
|
|
| 72 | М8х40 |
Болт Подробнее |
|
|
| 73 | А61.01.017 |
Втулка Подробнее |
|
