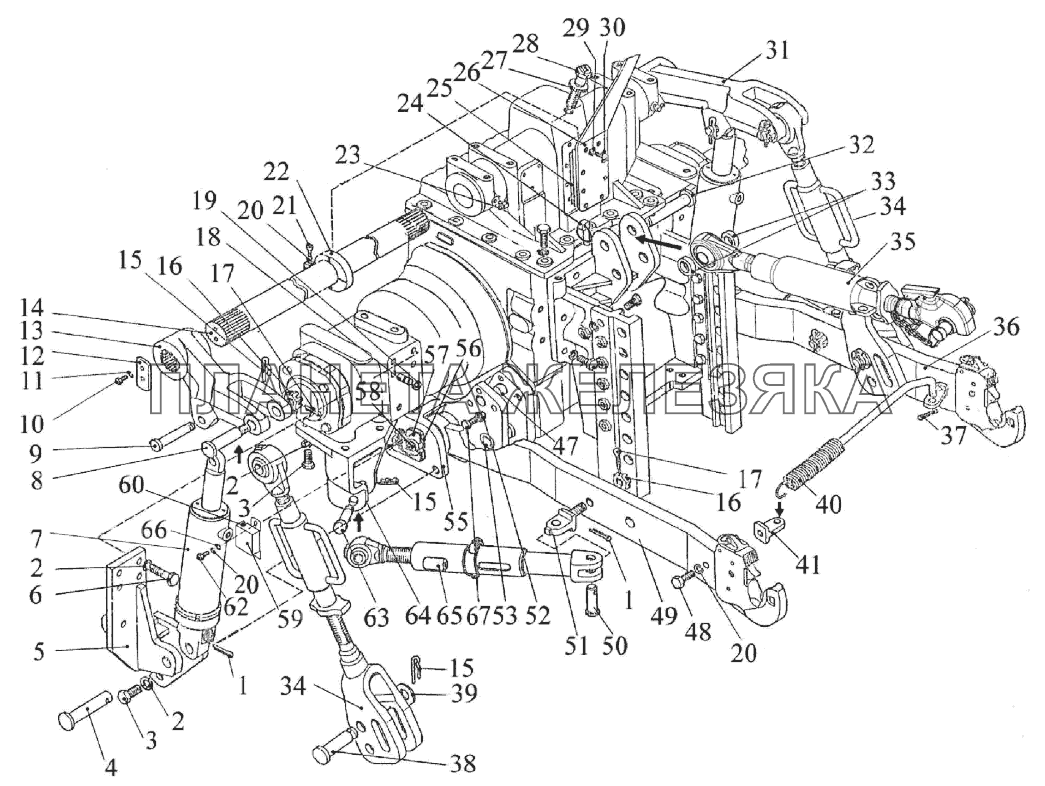

Устройство навесное МТЗ-1523.6
  Номер детали Наименование детали
1522-4605015-01 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 015
1525.6-4605010 Устройство навесное
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1525.6
Подгруппа 4605
Порядковый номер детали 010
1 Шплинт5х45.019 Шплинт 5х45.019
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
Примечание Нет
2 Шайба20.ОТ Шайба
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 18
Примечание Нет
3 680-2707024 Болт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 12
Модель 680
Группа Устройство седельное
Подгруппа Устройство тягово-сцепное
Порядковый номер детали 024
4 1522-4605009 Палец
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 009
5 1522-4605015 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 015
6 70-4605036 Болт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 6
Модель 70
Подгруппа 4605
Порядковый номер детали 036
  Код Название Артикул Цена
Болт МТЗ ОАО МТЗ 127197 Болт МТЗ ОАО МТЗ 70-4605036 320,00 р.
7 4600.06 Цилиндр
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Примечание Нет
8 1522-4605008 Палец
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 008
9 1522-4605037 Палец
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 037
10 БолтМ12-6gх25.88.35.019 Болт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
Примечание Нет
11 Шайба12.ОТ Шайба
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
Примечание Нет
12 1522-4605024-Б Шайба
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 024
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
13 1522-4605021 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 021
14 1522-4605023 Вал
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 023
Болт МТЗ ОАО МТЗ 15 А61.07.001 Шплинт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 6
  Код Название Артикул Цена
Шплинт МТЗ задней навески ОАО МТЗ 168582 Шплинт МТЗ задней навески ОАО МТЗ А61.07.001 130,00 р.
Шплинт МТЗ задней навески ОАО МТЗ 16 А04.02.020 Гайка
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
  Код Название Артикул Цена
Гайка МТЗ оси навески РУП МТЗ 168579 Гайка МТЗ оси навески РУП МТЗ А04.02.020 130,00 р.
17 Шплинт5х45.019 Шплинт 5х45.019
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
Примечание Нет
Гайка МТЗ оси навески РУП МТЗ 18 50-4605027 Штифт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
Модель 50
Подгруппа 4605
Порядковый номер детали 027
  Код Название Артикул Цена
Штифт МТЗ БЗТДиА 623468 Штифт МТЗ БЗТДиА 50-4605027 460,00 р.
19 54.38.619 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
20 Шайба10.ОТ Шайба
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 7
Примечание Нет
21 ВинтМ10-6gх45.88.019 Винт М10-6gх45.88.019
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
22 1522-4605025 Эксцентрик
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Модель 1522
Подгруппа 4605
Порядковый номер детали 025
23 Масленка2.3.90Ц6хр. Масленка 2.3.90 Ц6хр.
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Примечание Нет
24 А61.05.100-05 Чека
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
25 1522-2401028 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Группа Мост задний
Подгруппа Картер заднего моста
Порядковый номер детали 028
26 2422-4605170 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 2422
Подгруппа 4605
Порядковый номер детали 170
27 1522-4605149 Гайка
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 149
28 R917002927 Датчик позиционный
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Подгруппа 9170
Порядковый номер детали 029
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
29 Шайба8Т Шайба 8Т
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 8
Примечание Нет
30 БолтМ8-6gх25.88.35.019 Болт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 8
Примечание Нет
31 1522-4605021-01 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 021
32 1522-4605036 Палец
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 036
33 1522-4605091 Втулка
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 091
34 1522-4605060 Раскос
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 060
35 1522-4605090-Б Тяга верхняя
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Модель 1522
Подгруппа 4605
Порядковый номер детали 090
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
35 1522-4605090-Б-01 Тяга верхняя
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Модель 1522
Подгруппа 4605
Порядковый номер детали 090
Дополнительно Взаимозаменяема с деталью, выпущенной ранее под этим же номером
36 1522-4605030 Тяга нижняя
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Модель 1522
Подгруппа 4605
Порядковый номер детали 030
36 1522-4605030-01 Тяга
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Модель 1522
Подгруппа 4605
Порядковый номер детали 030
36 1522-4605230 Тяга правая
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Модель 1522
Подгруппа 4605
Порядковый номер детали 230
37 Шплинт3,2х25.019 Шплинт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
38 1522-4605033 Палец
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 033
39 1522-4605032 Шайба
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 032
40 090243 Штанга
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Покрытие без покрытия
41 1522-4605038 Проушина
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 038
47 1220-4605507 Штифт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1220
Подгруппа 4605
Порядковый номер детали 507
48 БолтМ10-6gх50.88.35.019 Болт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Примечание Нет
49 1522-4605030-01 Тяга
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Модель 1522
Подгруппа 4605
Порядковый номер детали 030
49 1522-4605035 Тяга нижняя
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Модель 1522
Подгруппа 4605
Порядковый номер детали 035
49 1522-4605230-01 Тяга левая
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Примечание Нет
Модель 1522
Подгруппа 4605
Порядковый номер детали 230
50 1522-4605121 Палец
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 121
51 1522-4605034 Проушина
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 034
52 Шайба16.ОТ Шайба
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 8
Примечание Нет
53 1522-4605039 Втулка
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 039
55 1522-4605011 Кронштейн левый
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 011
55 1522-4605011-01 Кронштейн правый
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 011
56 1522-4605701 Скоба
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 701
57 1522-4605702 Втулка
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
Модель 1522
Подгруппа 4605
Порядковый номер детали 702
58 R917008077 Датчик усилия
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Примечание Нет
Подгруппа 9170
Порядковый номер детали 080
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
59 1522-4605006 Крышка
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 006
60 70-3723042-01 Втулка
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 70
Группа Электрооборудование
Подгруппа Соединители электропроводов
Порядковый номер детали 042
62 ВинтМ10-6gх35.56.019 Винт М10-6gх35.56.019
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
Примечание Нет
63 1220-4605084-01 Палец
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1220
Подгруппа 4605
Порядковый номер детали 084
64 1522-4605012 Кронштейн левый
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 012
64 1522-4605012-01 Кронштейн правый
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 1
Модель 1522
Подгруппа 4605
Порядковый номер детали 012
65 1522-4605120 Стяжка
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 2
Модель 1522
Подгруппа 4605
Порядковый номер детали 120
66 ШайбаC10.01.019 Шайба C 10.01.019
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 4
Примечание Нет
67 1220-4605506 Болт
Подробнее
Дополнительная информация:
Кол-во на "1523.6 с гидромеханической трансмиссией" 8
Модель 1220
Подгруппа 4605
Порядковый номер детали 506
