| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1522В-1602010 |

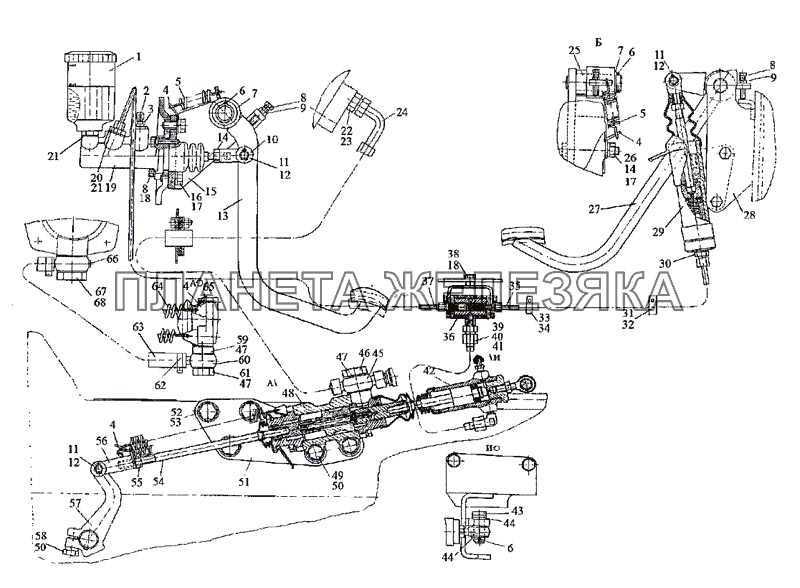

Управление сцеплением на переднем ходу и реверсе Подробнее |
|
||
| 1 | 822-1602120 |
Бачок Подробнее |
|
|
| 2 | 142-1602377 |
Колпачок Подробнее |
|
|
| 3 | 1522-1602371 |
Клапан перепускной Подробнее |
|
|
| 4 | 80-1602116 |
Ушко Подробнее |
|
|
| 5 | 70-4616033зам |
Пружина Подробнее |
|
|
| 6 | 4x36 |
Шплинт Подробнее |
|
|
| 7 | 50-3406037 |
Шайба упорная Подробнее |
|
|
| 8 | М8х35 |
Болт Подробнее |
|
|
 |
9 | М8 |
Гайка Подробнее |
|
| 10 | 822-3502203 |
Вилка Подробнее |
|
|
| 11 | 3,2x18 |
Шплинт Подробнее |
|
|
| 12 | 12x32 |
Палец Подробнее |
|
|
| 13 | 1522-1602090 |
Педаль Подробнее |
|
|
| 14 | М10 |
Гайка Подробнее |
|
|
| 15 | 1522-1602030 |
Кронштейн Подробнее |
|
|
| 16 | M10x25 |
Болт Подробнее |
|
|
| 17 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 18 | 8Т |
Шайба Подробнее |
|
|
| 19 | 2022-1602810 |
Цилиндр главный Подробнее |
|
|
| 20 | 822-3503083 |
Штуцер Подробнее |
|
|
 |
21 | Д18-055-А |
Шайба Подробнее |
|
| 22 | 1522-3407016 |
Штуцер Подробнее |
|
|
| 23 | 025-029-25-2-2 |
Кольцо Подробнее |
|
|
| 24 | 1522В-3407100-03 |
Рукав высокого давления Подробнее |
|
|
| 25 | 70-1723032 |
Втулка Подробнее |
|
|
| 26 | М10х75 |
Болт Подробнее |
|
|
| 27 | 1522В-1602040 |
Педаль Подробнее |
|
|
| 28 | 2522В-3401030 |
Кронштейн Подробнее |
|
|
| 29 | 1221В-1602610 |
Цилиндр главный Подробнее |
|
|
| 30 | 822-3503701 |
Штуцер Подробнее |
|
|
| 31 | 50-3723021 |
Скоба Подробнее |
|
|
| 32 | 305ТВ-40Т |
Трубка Подробнее |
|
|
| 33 | 70-4802045 |
Кляммер Подробнее |
|
|
| 34 | 11Р-32 |
Уплотнитель Подробнее |
|
|
| 35 | 1522В-1602180 |
Маслопровод Подробнее |
|
|
| 36 | 2822-1602100-03 |
Кран Подробнее |
|
|
| 37 | 2522-1602595 |
Трубопровод Подробнее |
|
|
| 38 | М8х25 |
Болт Подробнее |
|
|
| 39 | 2022-1602200 |
Рукав гибкий сцепления, тип 11 Подробнее |
|
|
| 40 | 923-3503221 |
Ниппель Подробнее |
|
|
| 41 | Д80-4607212 |
Гайка Подробнее |
|
|
| 42 | 1523-1602550 |
Цилиндр рабочий Подробнее |
|
|
| 43 | 16x40 |
Палец Подробнее |
|
|
| 44 | С16 |
Шайба Подробнее |
|
|
| 45 | 1522-4607078 |
Угольник Подробнее |
|
|
| 46 | 40-4607032 |
Болт Подробнее |
|
|
| 47 | 40-4607038-А |
Шайба Подробнее |
|
|
 |
48 | 80-1602510-01 |
Гидроусилитель Подробнее |
|
| 49 | М12х90 |
Болт Подробнее |
|
|
| 50 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 51 | 1522-1602067 |
Кронштейн Подробнее |
|
|
| 52 | М16х50 |
Болт Подробнее |
|
|
| 53 | 16ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 54 | 1221В-1602112 |
Тяга Подробнее |
|
|
| 55 | M12x1,25 |
Гайка Подробнее |
|
|
 |
56 | 50-3502203 |
Вилка Подробнее |
|
| 57 | 1522-1601219 |
Рычаг Подробнее |
|
|
| 58 | М12х35 |
Болт Подробнее |
|
|
| 59 | 1522-1602034 |
Втулка Подробнее |
|
|
| 60 | С80-4607380 |
Труба Подробнее |
|
|
 |
61 | 40-4607051 |
Болт Подробнее |
|
| 62 | ХС-21 |
Хомут Подробнее |
|
|
| 63 | 1522-1602711 |
Шланг Подробнее |
|
|
| 64 | 50-1605152 |
Пружина Подробнее |
|
|
| 65 | С8 |
Шайба Подробнее |
|
|
| 66 | 1221-3407130 |
Маслопровод Подробнее |
|
|
| 67 | 1221-3407140-01 |
Клапан Подробнее |
|
|
| 68 | 40-4607033-А |
Шайба Подробнее |
|
