| ← Тормоз стояночно-запасной. Управление стояночно-запасным тормозом (для «мокрых» тормозов) | Трубопроводы и арматура двухпроводного пневмопривода тормозов прицепа → |

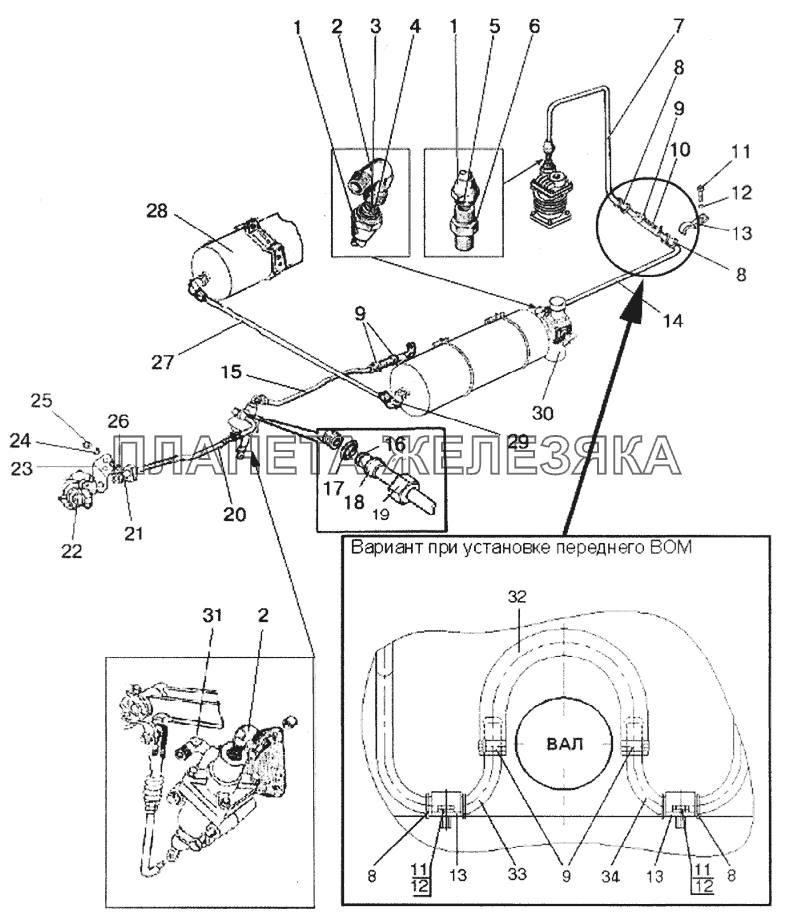

/62.gif "Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1220-3506620 |
Трубопровод Подробнее |
|
||
| 1221-3506510 |
Трубопровод Подробнее |
|
||
| 1522М-3506050 |
Трубопровод Подробнее |
|
||
| 85-3506150 |
Трубопровод Подробнее |
|
||
| 923-3506020 |
Трубопровод Подробнее |
|
||
| 1 | 70-3506023 |
Гайка накидная Подробнее |
|
|
| 2 | 70-3506033 |
Угольник Подробнее |
|
|
| 3 | 014-017-19-2-4 |
Кольцо Подробнее |
|
|
| 4 | 70-3506028 |
Муфта Подробнее |
|
|
| 5 | 80-3506024 |
Муфта Подробнее |
|
|
| 6 | 70-3506022 |
Штуцер Подробнее |
|
|
| 7 | 1220-3506621 |
Трубопровод Подробнее |
|
|
| 8 | 70-3506027 |
Втулка Подробнее |
|
|
| 9 | 5000.02 |
Хомут с червячной резьбой 16-27 Подробнее |
|
|
| 10 | 70-1405013 |
Шланг Подробнее |
|
|
| 11 | М8х16 |
Болт Подробнее |
|
|
| 12 | ШП8 |
Шайба Подробнее |
|
|
| 13 | 70-6804011 |
Держатель Подробнее |
|
|
| 14 | 1221-3506511 |
Трубопровод Подробнее |
|
|
| 15 | 85-3506151 |
Трубопровод Подробнее |
|
|
| 16 | 1522-3506022 |
Нипель Подробнее |
|
|
| 17 | 012-015-19-2-4 |
Кольцо Подробнее |
|
|
| 18 | 1522-3506024 |
Муфта Подробнее |
|
|
| 19 | 1522-3506023 |
Гайка Подробнее |
|
|
| 20 | 1522М-3506051 |
Трубка Подробнее |
|
|
| 21 | 1522-3521012 |
Штуцер Подробнее |
|
|
| 22 | 80-3521010 |
Головка соединительная Подробнее |
|
|
| 22 | А29.76.000 |
Головка соединительная в сборе Подробнее |
|
|
| 23 | 70-3521012 |
Кронштейн Подробнее |
|
|
| 24 | ШП10 |
Шайба Подробнее |
|
|
| 25 | ГайкаМ10 |
Гайка Подробнее |
|
|
| 26 | М10x25 |
Болт Подробнее |
|
|
| 27 | 923-3506021 |
Трубка Подробнее |
|
|
| 28 | 50-3513015-А |
Баллон Подробнее |
|
|
| 29 | 80-3513050 |
Тройник Подробнее |
|
|
 |
30 | 80-3512010 |
Регулятор давления Подробнее |
|
| 30 | А29.51.000Б |
Регулятор давления Подробнее |
|
|
| 31 | 1522-3514033 |
Угольник Подробнее |
|
|
| 32 | 85-3407332 |
Шланг Подробнее |
|
|
| 33 | 1221-3506620 |
Трубопровод Подробнее |
|
|
| 34 | 1221-3506610 |
Трубопровод Подробнее |
|
