| ← Механизм управления коробкой передач (24F+12R) | Подгруппа НМШ-25. Насос масляный шестеренный → |

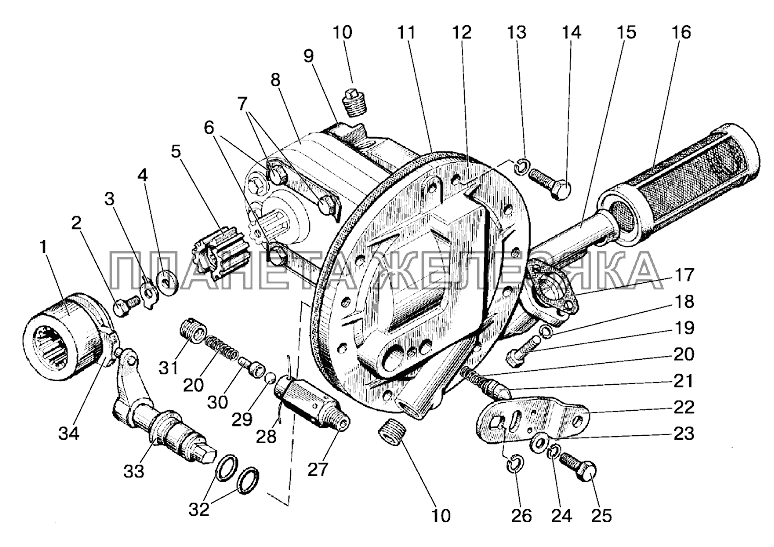

/28.gif "Привод насосов МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-1704010-A |
Привод насоса Подробнее |
|
||
| 80-1704040 |
Клапан в сборе Подробнее |
|
||
| 1 | 80С-1704096-Б |
Муфта Подробнее |
|
|
| 2 | M8x10 |
Болт Подробнее |
|
|
| 3 | 80-1704034 |
Шайба Подробнее |
|
|
| 4 | 85-1601108 |
Шайба Подробнее |
|
|
| 5 | 80-1704014-Б |
Втулка Подробнее |
|
|
| 6 | 80-1704092 |
Пластина Подробнее |
|
|
| 7 | M12x75 |
Болт Подробнее |
|
|
| 8 | НМШ25-00-00-02 |
Насос масляный шестеренный Подробнее |
|
|
| 9 | 80-1704093 |
Прокладка Подробнее |
|
|
| 10 | КГ3/8 |
Пробка Подробнее |
|
|
| 11 | 80-1704016 |
Прокладка Подробнее |
|
|
| 12 | 80-1704015-A |
Корпус Подробнее |
|
|
| 13 | ШП10 |
Шайба Подробнее |
|
|
| 14 | М10x30 |
Болт Подробнее |
|
|
| 15 | 80-1704030 |
Маслопровод Подробнее |
|
|
| 16 | 80-1704050-A |
Фильтр Подробнее |
|
|
| 17 | 80-1704033 |
Прокладка Подробнее |
|
|
| 18 | ШП8 |
Шайба Подробнее |
|
|
| 19 | M8x30 |
Болт Подробнее |
|
|
| 20 | 50-1702148-A |
Пружина Подробнее |
|
|
| 21 | 80-1704037 |
Фиксатор Подробнее |
|
|
| 22 | 80-1704018 |
Пластина Подробнее |
|
|
| 23 | ШЧ10 |
Шайба Подробнее |
|
|
| 24 | ШП10 |
Шайба Подробнее |
|
|
| 25 | M10x25 |
Болт Подробнее |
|
|
| 26 | 2B18 |
Кольцо Подробнее |
|
|
| 27 | 80-1704041 |
Корпус Подробнее |
|
|
| 28 | 1x100 |
Проволока Подробнее |
|
|
| 29 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 30 | 80-1704039 |
Направляющая Подробнее |
|
|
| 31 | 80-1704038 |
Пробка Подробнее |
|
|
| 32 | 030-025-30-1-4 |
Кольцо Подробнее |
|
|
| 33 | 80-1704020-Б |
Валик Подробнее |
|
|
| 34 | 80-1704021 |
Сухарь Подробнее |
|
