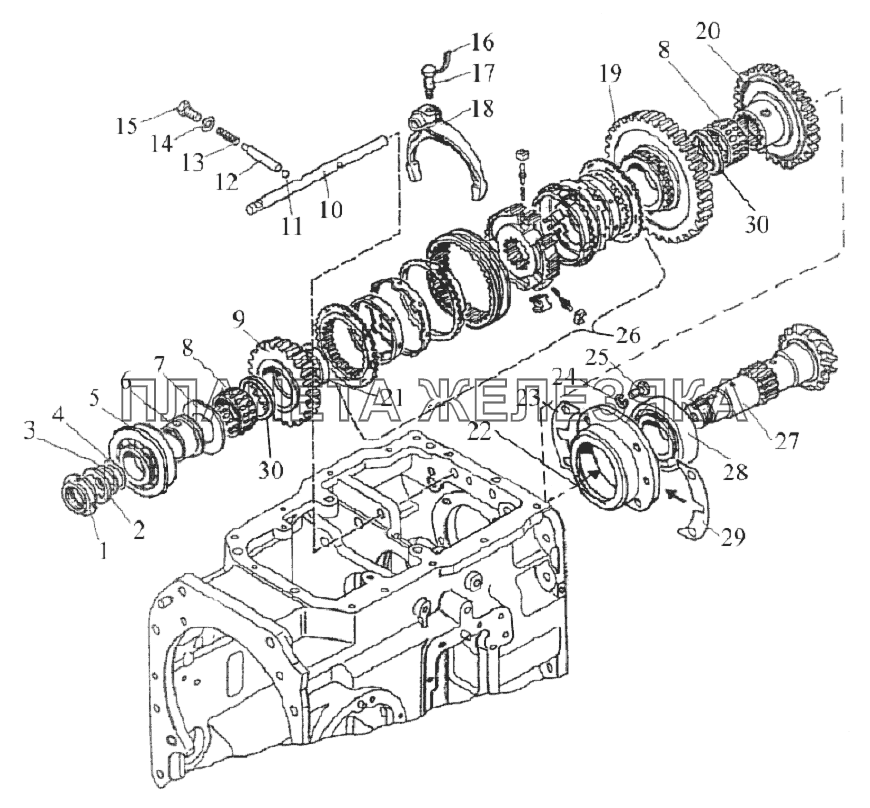

/26.gif "Коробка передач. Вал вторичный (24F+12R) МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1222-1701050 |
Вал Подробнее |
|
||
| 1 | 80-1701045 |
Гайка Подробнее |
|
|
| 2 | 1522-1701354 |
Шайба Подробнее |
|
|
| 3 | 1522-1701254 |
Шайба 0,2 мм Подробнее |
|
|
| 4 | 1522-1701254-01 |
Шайба 0,5 мм Подробнее |
|
|
| 5 | 6-67512АШ2 |
Подшипник Подробнее |
|
|
| 6 | 1522-1701350 |
Втулка Подробнее |
|
|
| 7 | 1222-1701353 |
Шайба Подробнее |
|
|
| 8 | 664514Е |
Подшипник Подробнее |
|
|
| 9 | 1222-1701314-А |
Шестерня Подробнее |
|
|
| 10 | 1222-1702037 |
Поводок Подробнее |
|
|
| 11 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 12 | 85-1702048 |
Штифт Подробнее |
|
|
| 13 | 50-1702148-A |
Пружина Подробнее |
|
|
| 14 | 85-1702051 |
Шайба Подробнее |
|
|
| 15 | M12x25 |
Болт Подробнее |
|
|
| 16 | 1,6-О-C |
Проволока Подробнее |
|
|
| 17 | 80-1702108 |
Болт Подробнее |
|
|
| 18 | 1222-1702029 |
Вилка Подробнее |
|
|
| 19 | 1222-1701312-А |
Шестерня Подробнее |
|
|
| 20 | 1222-1701313 |
Шестерня Подробнее |
|
|
| 21 | 1222-1701349 |
Втулка Подробнее |
|
|
| 22 | 80-1701140-Б |
Гнездо Подробнее |
|
|
 |
23 | 50-1701258 |
Прокладка регулировочная 0,2 мм Подробнее |
|
| 24 | ШП10 |
Шайба Подробнее |
|
|
| 25 | М10х30 |
Болт Подробнее |
|
|
| 26 | GT-D109/116,3.26299.3 |
Синхронизатор Подробнее |
|
|
| 27 | 1222-1701252 |
Вал-шестерня Подробнее |
|
|
| 28 | 7712A |
Подшипник Подробнее |
|
|
 |
29 | 50-1701259 |
Прокладка регулировочная 0,5 мм Подробнее |
|
| 30 | 2025-1701033 |
Втулка Подробнее |
|
