| ← Коробка передач (24F+12R) | Коробка передач. Вал промежуточный (24F+12R) → |

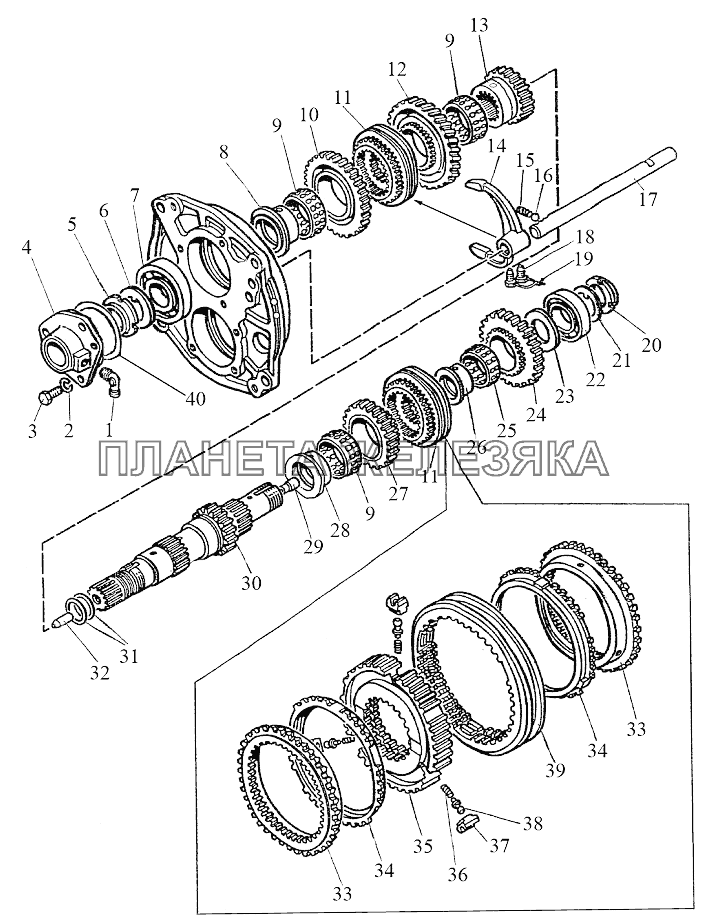

/22.gif "Коробка передач. Вал первичный (24F+12R) МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 86-1802088 |
Угольник Подробнее |
|
|
| 2 | ШП12 |
Шайба Подробнее |
|
|
| 3 | M12x30 |
Болт Подробнее |
|
|
| 4 | 1222-1701030 |
Стакан Подробнее |
|
|
| 5 | 80-1701047 |
Гайка Подробнее |
|
|
| 6 | 80-1701186 |
Шайба Подробнее |
|
|
| 7 | 6-311ALL11 |
Подшипник Подробнее |
|
|
| 8 | 1222-1701043 |
Втулка Подробнее |
|
|
| 9 | 3KK78x89x38E |
Подшипник Подробнее |
|
|
| 10 | 1222-1701052 |
Шестерня Подробнее |
|
|
| 11 | 1222-1701400 |
Синхронизатор Подробнее |
|
|
| 11 | СТ-C114,3.28434.3 |
Синхронизатор Подробнее |
|
|
| 12 | 1222K-1701054 |
Шестерня Подробнее |
|
|
| 13 | 1222-1701044 |
Шестерня Подробнее |
|
|
| 14 | 1222-1702088 |
Вилка Подробнее |
|
|
| 15 | 50-1702148-A |
Пружина Подробнее |
|
|
| 16 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 17 | 1222-1702082 |
Поводок Подробнее |
|
|
| 18 | 220-1702061 |
Болт Подробнее |
|
|
| 19 | 1,6-О-C |
Проволока Подробнее |
|
|
| 20 | 80-1701045 |
Гайка Подробнее |
|
|
| 21 | 80-1701056 |
Шайба Подробнее |
|
|
| 22 | 309K |
Подшипник Подробнее |
|
|
| 23 | 1222-1701049 |
Шайба Подробнее |
|
|
| 24 | 1222-1701048 |
Шестерня Подробнее |
|
|
| 25 | 664913Е |
Подшипник Подробнее |
|
|
| 26 | 1222-1701047 |
Втулка Подробнее |
|
|
| 27 | 1222-1701042 |
Шестерня Подробнее |
|
|
| 28 | 1523-1701046 |
Втулка Подробнее |
|
|
| 29 | 80-1701053 |
Дроссель Подробнее |
|
|
| 30 | 1523-1701032 |
Вал-шестерня Подробнее |
|
|
| 31 | 2522-1802083 |
Кольцо уплотнительное Подробнее |
|
|
 |
32 | 50-1601352 |
Штифт Подробнее |
|
| 33 | 1222-1701393 |
Кольцо коническое Подробнее |
|
|
| 34 | 1222-1701390 |
Кольцо блокировочное Подробнее |
|
|
| 35 | 1222-1701392 |
Каретка Подробнее |
|
|
| 36 | 1222-1701396 |
Пружина Подробнее |
|
|
| 37 | 1222-1701397 |
Толкатель Подробнее |
|
|
| 38 | 1222-1701398 |
Фиксатор Подробнее |
|
|
| 39 | 1222-1701394 |
Муфта Подробнее |
|
|
| 40 | 1222-1701033 |
Шайба Подробнее |
|
