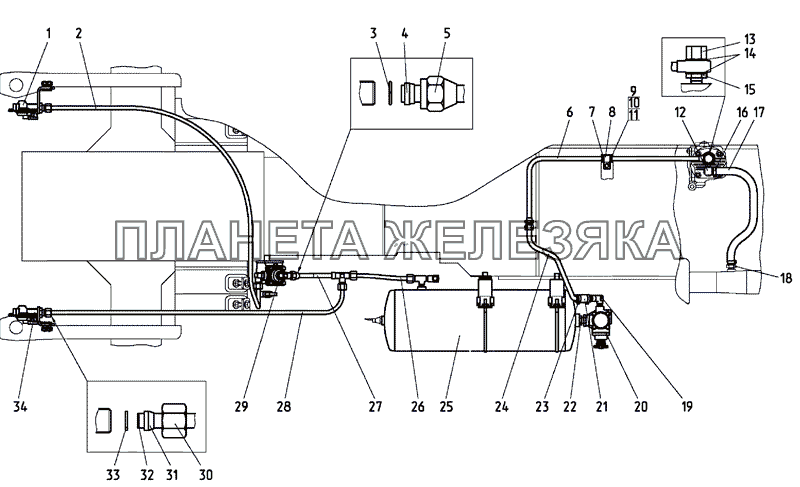

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1021-3506020 |
Трубопровод Подробнее |
|
||
| 1025-3506540 |
Трубопровод Подробнее |
|
||
| 1025-3506560 |
Трубопровод Подробнее |
|
||
| 1025-3506560-02 |
Трубопровод Подробнее |
|
||
| 1025М-3506505-10 |
Пневмопривод Подробнее |
|
||
| 1 | 1025-3521510 |
Головка соединительная Подробнее |
|
|
| 2 | 1025-3506561-02 |
Трубка Подробнее |
|
|
| 3 | 014-017-19-2-4 |
Кольцо Подробнее |
|
|
| 4 | 70-3506028 |
Муфта Подробнее |
|
|
| 5 | 70-3506023 |
Гайка накидная Подробнее |
|
|
| 6 | 1025М-3506610 |
Трубопровод Подробнее |
|
|
| 7 | 70-3506027 |
Втулка Подробнее |
|
|
| 8 | 822-3723044 |
Хомутик Подробнее |
|
|
| 9 | M8-6gx16.88.35.019 |
Болт Подробнее |
|
|
| 10 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 11 | 8Т |
Шайба Подробнее |
|
|
| 12 | 265-3509030 |
Штуцер Подробнее |
|
|
| 13 | 1025-3506623 |
Гайка Подробнее |
|
|
| 14 | 40-4607038-А |
Шайба Подробнее |
|
|
| 15 | 1025-3506622 |
Штуцер Подробнее |
|
|
| 16 | 5000.04 |
Хомут Подробнее |
|
|
| 17 | 1025-3506624 |
Шланг Подробнее |
|
|
| 18 | 242-3509213 |
Штуцер Подробнее |
|
|
| 19 | 70-3513015 |
Угольник Подробнее |
|
|
| 20 | 11.3512010-30 |
Регулятор давления Подробнее |
|
|
 |
20 | 80-3512010 |
Регулятор давления Подробнее |
|
| 20 | А29.51.000Б |
Регулятор давления Подробнее |
|
|
| 21 | 70-1405013 |
Шланг Подробнее |
|
|
| 22 | 80-3512006 |
Контргайка Подробнее |
|
|
| 23 | 5000.02 |
Хомут с червячной резьбой 16-27 Подробнее |
|
|
| 24 | 1025М-3506620 |
Трубопровод Подробнее |
|
|
| 25 | 1025-3513505-01 |
Баллон Подробнее |
|
|
| 26 | 1021-3506021 |
Трубка Подробнее |
|
|
| 27 | 1025-3506550 |
Трубопровод Подробнее |
|
|
| 28 | 1025-3506561-01 |
Трубка Подробнее |
|
|
| 29 | 85М-3514010-02 |
Кран тормозной Подробнее |
|
|
| 30 | 1522-3506023 |
Гайка Подробнее |
|
|
| 31 | 1522-3506024 |
Муфта Подробнее |
|
|
| 32 | 1522-3506022 |
Нипель Подробнее |
|
|
| 33 | 012-015-19-2-4 |
Кольцо Подробнее |
|
|
| 34 | 1025-3521505 |
Головка соединительная Подробнее |
|
