№ | Номер детали | Наименование детали | ||
---|---|---|---|---|

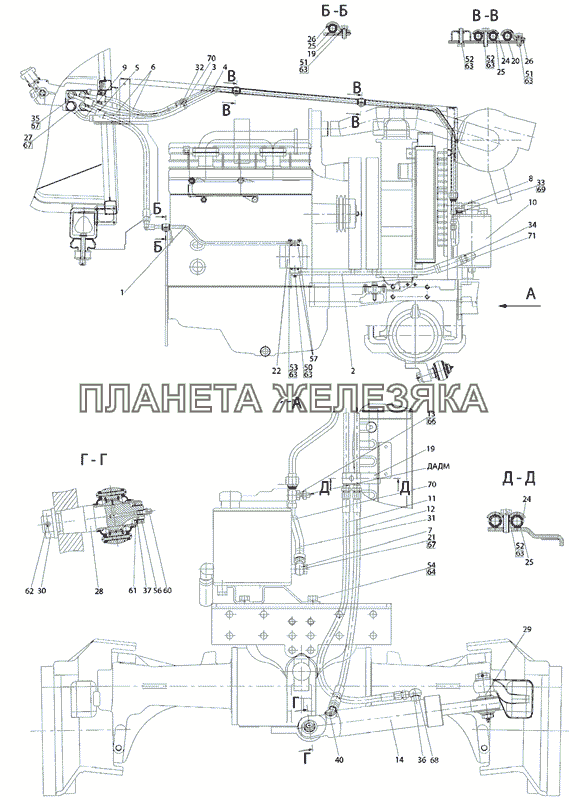

1025-3400010-01 |
Управление рулевое Подробнее |
|
||
1 | 1025-3407020-Б |
Маслопровод Подробнее |
|
|
2 | 1025-3407030 |
Маслопровод Подробнее |
|
|
3 | 1025-3407040 |
Маслопровод Подробнее |
|
|
4 | 1025-3407060 |
Маслопровод Подробнее |
|
|
5 | 1522В-3407100-07 |
Рукав высокого давления Подробнее |
|
|
6 | 680-4607140-11 |
Рукав высокого давления Подробнее |
|
|
7 | 822-3407090 |
Клапан Подробнее |
|
|
8 | 923-3407050 |
Тройник Подробнее |
|
|
9 | 923-3407080 |
Маслопровод Подробнее |
|
|
10 | 923-3407100-01 |
Бак Подробнее |
|
|
11 | 952-3407100-02 |
Рукав высокого давления Подробнее |
|
|
12 | 952-3407100-04 |
Рукав высокого давления Подробнее |
|
|
13 | 1221-3407140-01 |
Клапан Подробнее |
|
|
14 | Ц63-3405115-А-02 |
Гидроцилиндр в сборе Подробнее |
|
|
19 | 85-3407102 |
Кронштейн Подробнее |
|
|
20 | 1025-3407013 |
Кронштейн Подробнее |
|
|
21 | 40-4607032 |
Болт Подробнее |
|
|
22 | НШ-14-3-Л |
Насос рулевого управления Подробнее |
|
|
![]() |
24 | 70-3407146 |
Планка Подробнее |
|
25 | 70-3506027 |
Втулка Подробнее |
|
|
26 | 70-3407163-01 |
Планка Подробнее |
|
|
27 | 85-3407105-03 |
Болт Подробнее |
|
|
![]() |
28 | 102-3405111 |
Палец Подробнее |
|
29 | 102-3405112-01 |
Палец Подробнее |
|
|
30 | 102-3405113 |
Гайка Подробнее |
|
|
31 | 600-3407083 |
Шланг Подробнее |
|
|
32 | 952-3407014-06 |
Шланг Подробнее |
|
|
33 | 1221-1802091 |
Пробка резьбовая Подробнее |
|
|
34 | 1221-3407012-03 |
Шланг Подробнее |
|
|
35 | Ф80-3407134 |
Штуцер Подробнее |
|
|
36 | 2022-3407202 |
Переходник Подробнее |
|
|
37 | Ф80-3405103 |
Шайба стопорная Подробнее |
|
|
40 | Ф80-3407301 |
Болт Подробнее |
|
|
44 | 50-4607041 |
Кронштейн Подробнее |
|
|
49 | M10-6gx20.88.35.019 |
Болт Подробнее |
|
|
50 | M8-6gx45.88.35.019 |
Болт Подробнее |
|
|
51 | M8-6gx20.88.35.019 |
Болт Подробнее |
|
|
52 | M8-6gx30.88.35.019 |
Болт Подробнее |
|
|
53 | M8-6gx35.88.35.019 |
Болт Подробнее |
|
|
54 | M16-6gx25.88.35.019 |
Болт Подробнее |
|
|
56 | М20х1,5-6Н.04.019 |
Гайка Подробнее |
|
|
57 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
60 | 1.1.Ц9.хр |
Масленка Подробнее |
|
|
61 | С 20.01.019 |
Шайба Подробнее |
|
|
62 | 4x36.019 |
Шплинт Подробнее |
|
|
63 | 8Т |
Шайба Подробнее |
|
|
64 | 16 ОТ |
Шайба Подробнее |
|
|
65 | 10 ОТ |
Шайба Подробнее |
|
|
66 | РМ24 |
Шайба Подробнее |
|
|
67 | РМ1/2 |
Шайба Подробнее |
|
|
68 | РМ3/8 |
Шайба Подробнее |
|
|
69 | РМ14 |
Шайба Подробнее |
|
|
![]() |
70 | 16-27 |
Хомут Подробнее |
|
![]() |
71 | 25-40 |
Хомут Подробнее |
