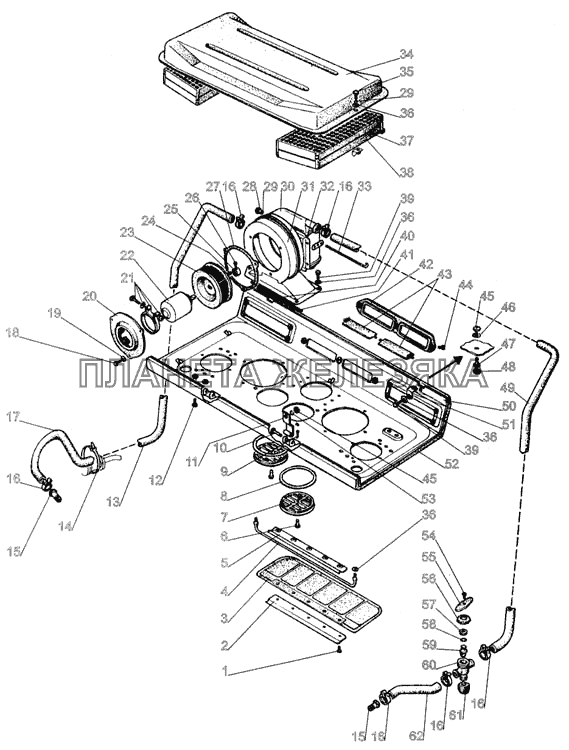

Установка отопителя МТЗ-1005| ← Сиденье дополнительное | Электрофакельный подогреватель → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80-8101710 |
Бак отопителя в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 80-8101720 |
Отопитель в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 80-8101750 |
Кран в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 80-8101790 |
Вентилятор в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | М4х8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 70-8204014 |
Держатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 70-8204011-А |
Козырек Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 80Р-8204010 |
Козырек в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 70Р-8204011 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 70-8204015 |
Держатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 6х18 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 150.95.301 |
Воздухораспределитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 80-8100013 |
Накладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 2х12 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 50-8400031 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 80-8100048 |
Петля Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | ВМ6х20 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 80-8102015 |
Шланг L=700 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 1М100 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
15 | 80-8100023 |
Штуцер Подробнее
Дополнительная информация:
|
|||||||||||||||
| 16 | ХС-23 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 80-8102015-08 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | М6х14 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | ШЧ6 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 80-8101791 |
Фланец Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | ХС-76 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
22 | 9742.3730 |
Электродвигатель Подробнее
Дополнительная информация:
|
|||||||||||||||
| 23 | 80-8104034 |
Ротор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | М4 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 80-8104039 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | ВМ4х10 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 70-8115168 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | М6 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | ШП6 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 70У-8101060-А |
Радиатор отопителя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 80-8101730 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 80-8100016-01 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 80-3703046-А |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 80-8101740 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | М6х20 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | ШЧ6 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 80-8101714-04 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 80-8104070 |
Фильтр Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | М6х16 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 80-8101716-02 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 80-8100014 |
Стержень Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | 80-8100011 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | 80-8100012 |
Заслонка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | ВМ6х16 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
45 | М8 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 46 | ШЧ8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 47 | М8х25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 48 | А30.04.017-01 |
Колпачок Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 49 | 80-8101015 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | 80-8100100 |
Панель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 51 | 70-6702111 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 52 | 80-8101713 |
Обивка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 53 | ШП8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 54 | 4х16 |
Шуруп Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 55 | 80-8101756 |
Маховичок Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 56 | 80-8101753 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 57 | 80-8101754 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 58 | 020-025-30-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 59 | 80-8101752 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 60 | 80-8101751 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 61 | 80-8100052 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 62 | 80-8102015-03 |
Шланг L=500 мм Подробнее
Дополнительная информация:
|
|
