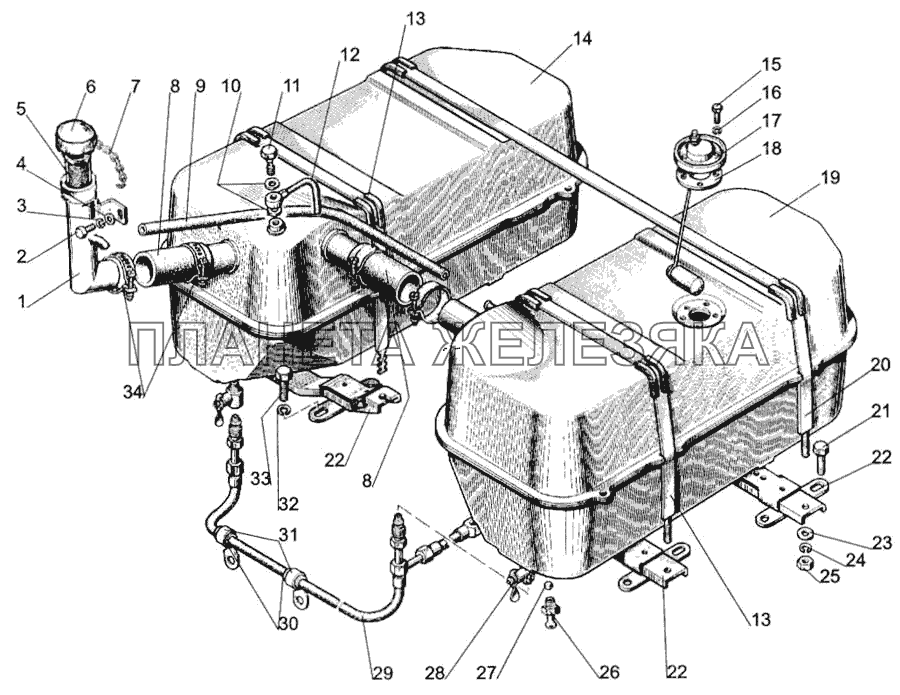

№ | Номер детали | Наименование детали | ||
---|---|---|---|---|
85-1101000 |
Баки Подробнее |
|
||
ХС-66 |
Хомут Подробнее |
|
||
1 | 85-1101260 |
Горловина Подробнее |
|
|
2 | М8х20 |
Болт Подробнее |
|
|
3 | ШП8 |
Шайба Подробнее |
|
|
4 | ШЧ8 |
Шайба Подробнее |
|
|
5 | 082-1101040 |
Фильтр Подробнее |
|
|
![]() |
6 | 082-1103010 |
Пробка Подробнее |
|
7 | 36-1101070 |
Цепочка Подробнее |
|
|
8 | 70-1101035-Б-01 |
Рукав Подробнее |
|
|
9 | 85-1101002 |
Трубка Подробнее |
|
|
10 | 36-1104788 |
Прокладка Подробнее |
|
|
![]() |
11 | 36-1104787 |
Болт Подробнее |
|
12 | 85-1101240 |
Трубка Подробнее |
|
|
13 | 85-1101070 |
Хомут Подробнее |
|
|
14 | 85-1101020 |
Бак левый Подробнее |
|
|
15 | М5х16 |
Винт Подробнее |
|
|
16 | 80-1101067 |
Шайба Подробнее |
|
|
17 | ДУМП-01 4573824489 |
Датчик указателя уровня топлива Подробнее |
|
|
18 | 200-3806026 |
Прокладка Подробнее |
|
|
19 | 85-1101010 |
Бак правый Подробнее |
|
|
20 | 85-1101090 |
Хомут Подробнее |
|
|
21 | М10х25 |
Болт Подробнее |
|
|
22 | 85-1101130 |
Кронштейн Подробнее |
|
|
23 | ШЧ10 |
Шайба Подробнее |
|
|
24 | ШП10 |
Шайба Подробнее |
|
|
25 | М10 |
Гайка Подробнее |
|
|
26 | 50-1101081-В |
Штуцер Подробнее |
|
|
27 | 11,113-100 |
Шарик Подробнее |
|
|
![]() |
28 | КР-25 |
Кран Подробнее |
|
29 | 70-1101345-Б1 |
Трубопровод Подробнее |
|
|
30 | 50-1111102 |
Прокладка Подробнее |
|
|
31 | 70-1101042 |
Скоба Подробнее |
|
|
32 | ШП12 |
Шайба Подробнее |
|
|
33 | М12х40 |
Болт Подробнее |
|
|
![]() |
34 | 50-70 |
Хомут фирмы Nоrmа Подробнее |
