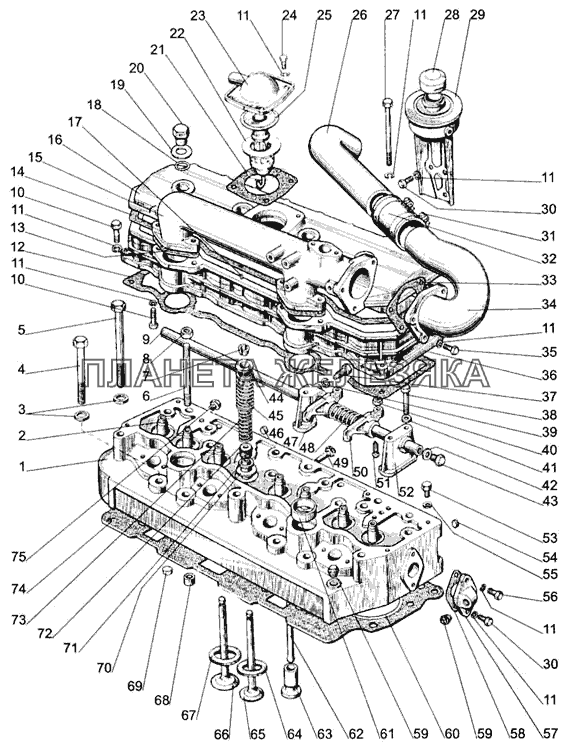

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 240-1007151-В |
Стойка передняя Подробнее |
|
||
| 240-1007152-В |
Стойка средняя вторая Подробнее |
|
||
 |
1 | 245-1003012 |
Головка цилиндров в сборе Подробнее |
|
| 1 | 245-1003013-А-03 |
Головка цилиндров Подробнее |
|
|
| 1 | 245-1003015-А-01 |
Головка цилиндров Подробнее |
|
|
| 2 | 240-1007032-В-01 |
Втулка направляющая Подробнее |
|
|
 |
3 | 48-1002318 |
Шайба Подробнее |
|
| 4 | 240-1002047-01 |
Болт Подробнее |
|
|
 |
5 | 240-1002047 |
Болт Подробнее |
|
 |
6 | 50-1003112 |
Шпилька Подробнее |
|
 |
7 | 50-1007053-А1 |
Сухарь клапана Подробнее |
|
| 8 | М12 |
Гайка Подробнее |
|
|
| 9 | 50-1007102-А |
Ось Подробнее |
|
|
| 10 | М8х35 |
Болт Подробнее |
|
|
| 11 | ШП8 |
Шайба Подробнее |
|
|
 |
12 | 240-1003108 |
Прокладка Подробнее |
|
 |
13 | 240-1003031 |
Прокладка Подробнее |
|
 |
14 | 240-1003109 |
Прокладка Подробнее |
|
| 15 | 245-1003033-А-06 |
Коллектор Подробнее |
|
|
| 16 | 245-1003122-02 |
Колпак Подробнее |
|
|
| 17 | 2,5х10 |
Штифт Подробнее |
|
|
| 18 | 50-1003107-А-01 |
Кольцо Подробнее |
|
|
| 19 | 50-1003106 |
Шайба Подробнее |
|
|
 |
20 | 50-1003104-А |
Гайка колпака Подробнее |
|
| 21 | 240-1002444-А |
Прокладка Подробнее |
|
|
 |
22 | 245-1014440 |
Стакан Подробнее |
|
| 23 | 245-1002430-02 |
Корпус сапуна Подробнее |
|
|
| 24 | М8х16 |
Болт Подробнее |
|
|
| 25 | 245-1014445 |
Маслоотражатель Подробнее |
|
|
| 26 | 245-2451003036-В |
Патрубок Подробнее |
|
|
| 27 | М8х80 |
Болт Подробнее |
|
|
| 28 | 240-3707200-01 |
Пробка Подробнее |
|
|
| 29 | 242-3707140-А-01 |
Бачок Подробнее |
|
|
| 29 | 245-3707220-А |
Бачок с пробкой Подробнее |
|
|
| 30 | М8х20 |
Болт Подробнее |
|
|
 |
31 | 50-70 |
Хомут фирмы Nоrmа Подробнее |
|
| 32 | 50-61-70-0,2 |
Рукав Подробнее |
|
|
| 33 | 240-1003264-А |
Прокладка Подробнее |
|
|
| 34 | 245-1003035-В |
Патрубок Подробнее |
|
|
| 35 | М8х30 |
Болт Подробнее |
|
|
| 36 | 240-1003032-А-02 |
Крышка Подробнее |
|
|
| 36 | 245-1003030-08 |
Крышка головки цилиндров Подробнее |
|
|
| 37 | 240-1007185 |
Фиксатор Подробнее |
|
|
| 38 | М12х85 |
Болт Подробнее |
|
|
| 39 | ШП10 |
Шайба Подробнее |
|
|
| 40 | Д02-063 |
Гайка Подробнее |
|
|
| 41 | ШЧ12 |
Шайба Подробнее |
|
|
| 42 | 50-1007183 |
Шайба пробки Подробнее |
|
|
| 43 | 50-1007182 |
Пробка оси коромысел Подробнее |
|
|
 |
44 | 240-1007048 |
Тарелка Подробнее |
|
| 45 | 240-1007045-А1 |
Пружина клапана Подробнее |
|
|
| 46 | Д02-003-А |
Заглушка Подробнее |
|
|
| 47 | 240-1007152-В-01 |
Стойка оси коромысел средняя Подробнее |
|
|
| 48 | 50-1007103-А |
Пружина оси коромысел Подробнее |
|
|
| 49 | М12х35 |
Болт Подробнее |
|
|
 |
50 | 50-1007212-А3 |
Коромысло Подробнее |
|
| 50 | 50-1007212-А4 |
Коромысло клапана со втулкой Подробнее |
|
|
| 51 | 50-1007170-В |
Винт регулировочный с гайкой Подробнее |
|
|
| 51 | 50-1007175-В1 |
Винт регулировочный Подробнее |
|
|
| 52 | 240-1007151-В-01 |
Стойка оси коромысел крайняя Подробнее |
|
|
| 53 | 240-1003281 |
Пробка Подробнее |
|
|
 |
54 | 240-1003037 |
Заглушка Подробнее |
|
| 55 | 36-1104788-01 |
Прокладка Подробнее |
|
|
| 56 | М8х25 |
Болт Подробнее |
|
|
 |
57 | 70-8115022-А |
Патрубок Подробнее |
|
| 58 | 50-1015598 |
Прокладка патрубка Подробнее |
|
|
| 59 | КГ 3/8 |
Пробка Подробнее |
|
|
| 60 | Ф-4.118,3 |
Кольцо Подробнее |
|
|
| 61 | 50-1003103-А |
Стакан Подробнее |
|
|
| 62 | 240-1007310-В |
Штанга Подробнее |
|
|
| 62 | 240-1007310-В1 |
Штанга Подробнее |
|
|
| 63 | 240-1007375-А |
Толкатель Подробнее |
|
|
| 63 | 240-1007375-А1 |
Толкатель клапана Подробнее |
|
|
| 64 | 245-1003018 |
Седло впускного клапана Подробнее |
|
|
| 65 | 240-1007015-В6 |
Клапан выпускной Подробнее |
|
|
| 65 | 240-1007015-В7 |
Клапан выпускной Подробнее |
|
|
| 66 | 240-1007014-В4 |
Клапан впускной Подробнее |
|
|
| 66 | 240-1007014-В7 |
Клапан впускной Подробнее |
|
|
| 67 | 245-1003019 |
Седло выпускного клапана Подробнее |
|
|
| 68 | 240-1003029 |
Втулка Подробнее |
|
|
| 69 | 240-1003027 |
Заглушка Подробнее |
|
|
 |
70 | 240-1007054 |
Шайба Подробнее |
|
 |
71 | 240-1007055 |
Шайба Подробнее |
|
 |
72 | 240-1007020 |
Манжета Подробнее |
|
 |
73 | 240-1007046-А1 |
Пружина клапана Подробнее |
|
| 74 | 50-1003020-А2-01 |
Прокладка Подробнее |
|
|
| 75 | М12х85 |
Болт Подробнее |
|
