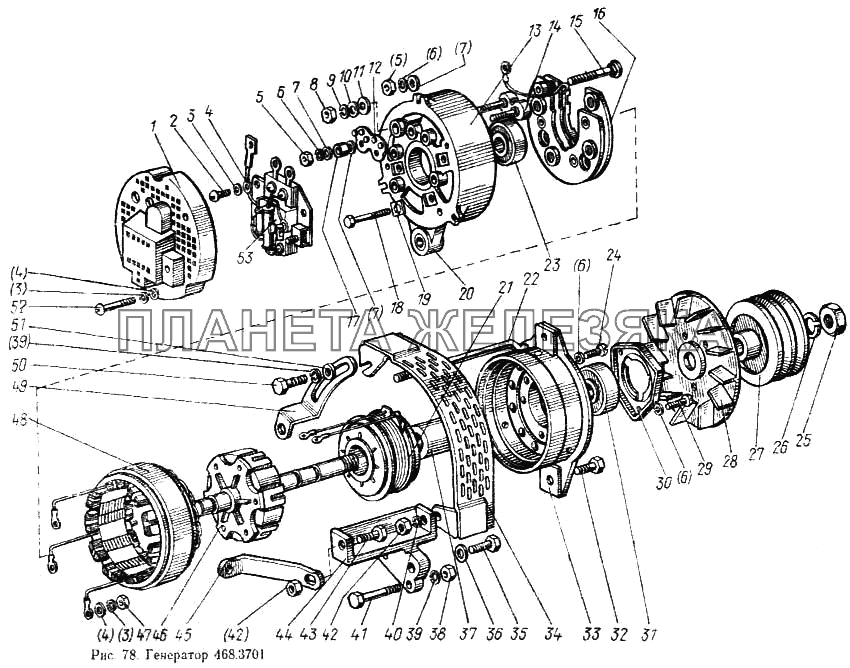

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
240-3701060-Б |
Щиток Подробнее |
||
 |
240-3701063 |
Планка Подробнее |
||
| 46.3701051 |
Шкив (одноручьевой) Подробнее |
|
||
| 464.3701 |
Генератор Подробнее |
|
||
| 468.3701 |
Генератор в сборе Подробнее |
|
||
| 1 | 46.3701001 |
Крышка регулирующего устройства Подробнее |
|
|
| 2 | 001300-17 |
Винт М4-6gх12 ОСТ 37001.127-81 Подробнее |
|
|
| 3 | ШП4 |
Шайба Подробнее |
|
|
| 4 | 002500-01 |
Шайба 4 ОСТ 37.001.144-75 Подробнее |
|
|
| 5 | 002100-02 |
Гайка М6-7Н ОСТ 37.001.124-75 Подробнее |
|
|
| 6 | ШП5 |
Шайба Подробнее |
|
|
| 7 | 002500-03 |
Шайба 5 01 016 ГОСТ 11371-78 Подробнее |
|
|
| 8 | 002100-03 |
Гайка М6-6Н ОСТ 37.001.124-75 Подробнее |
|
|
| 9 | ШП6 |
Шайба Подробнее |
|
|
| 10 | 002500-05 |
Шайба 6 01 16 ГОСТ 10450-78 Подробнее |
|
|
| 11 | 46.3701017 |
Шайба изоляционная Подробнее |
|
|
| 12 | 46.3701013 |
Изолятор Подробнее |
|
|
| 13 | 46.3701300 |
Крышка задняя Подробнее |
|
|
| 14 | 46.3701020 |
Панель выводов Подробнее |
|
|
| 15 | 46.3701015 |
Болт М6х53 Подробнее |
|
|
| 16 | ЖГИК.435111.003 |
Выпрямитель Подробнее |
|
|
| 17 | 46.3701018 |
Втулка распорная Подробнее |
|
|
| 18 | 46.3701008 |
Болт М4х27,5 Подробнее |
|
|
| 19 | 46.3701011 |
Изолятор фазный Подробнее |
|
|
| 20 | 46.3701081 |
Втулка разрезная Подробнее |
|
|
| 21 | 46.3701060 |
Катушка возбуждения Подробнее |
|
|
| 22 | 46.3701080 |
Болт стяжной Подробнее |
|
|
| 23 | 6-180509К1С0 |
Шарикоподшипник Подробнее |
|
|
| 24 | 001300-05 |
Винт М5-6gх14,5 ОСТ 37001.127-81 Подробнее |
|
|
| 25 | 002100-07 |
Гайка М16х1,5-6Н.5А.019 ГОСТ 5929-70 Подробнее |
|
|
| 26 | ШП16 |
Шайба Подробнее |
|
|
| 27 | 468.3701051 |
Шкив Подробнее |
|
|
| 28 | 46.3701003 |
Вентилятор Подробнее |
|
|
| 29 | 001300-13 |
Винт М5-6gх26 ОСТ 37001.127-81 Подробнее |
|
|
| 30 | 46.3701007 |
Крышка подшипника Подробнее |
|
|
| 31 | 6-180603КС9 |
Шарикоподшипник Подробнее |
|
|
| 32 | М10х30 |
Болт Подробнее |
|
|
| 33 | 46.3701400 |
Крышка передняя Подробнее |
|
|
| 34 | 245-3701060-А |
Щиток Подробнее |
|
|
| 35 | М12х35 |
Болт Подробнее |
|
|
| 36 | 245-3701069 |
Шайба Подробнее |
|
|
| 37 | 46.3701005 |
Втулка ротора Подробнее |
|
|
 |
38 | М8 |
Гайка Подробнее |
|
| 39 | ШП8 |
Шайба Подробнее |
|
|
| 40 | ШП10 |
Шайба Подробнее |
|
|
| 41 | М8х100 |
Болт Подробнее |
|
|
| 42 | М10 |
Гайка Подробнее |
|
|
| 43 | М10х55 |
Болт Подробнее |
|
|
| 44 | 240-3701056-Б |
Кронштейн генератора Подробнее |
|
|
| 45 | 240-3701068-Б |
Растяжка Подробнее |
|
|
| 46 | 46.3701200 |
Ротор Подробнее |
|
|
| 47 | 002100-09 |
Гайка М4-6Н ОСТ 37001.124-55 Подробнее |
|
|
| 48 | 46.3701100 |
Статор Подробнее |
|
|
 |
49 | 245-3701063 |
Планка Подробнее |
|
| 50 | М8х25 |
Болт Подробнее |
|
|
| 51 | 50-1002073 |
Шайба Подробнее |
|
|
| 52 | 46.3701009 |
Винт М8х28 Подробнее |
|
|
| 53 | ЖГИК.435315002 |
Регулирующее устройство Подробнее |
|
