| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-1602010-Б |

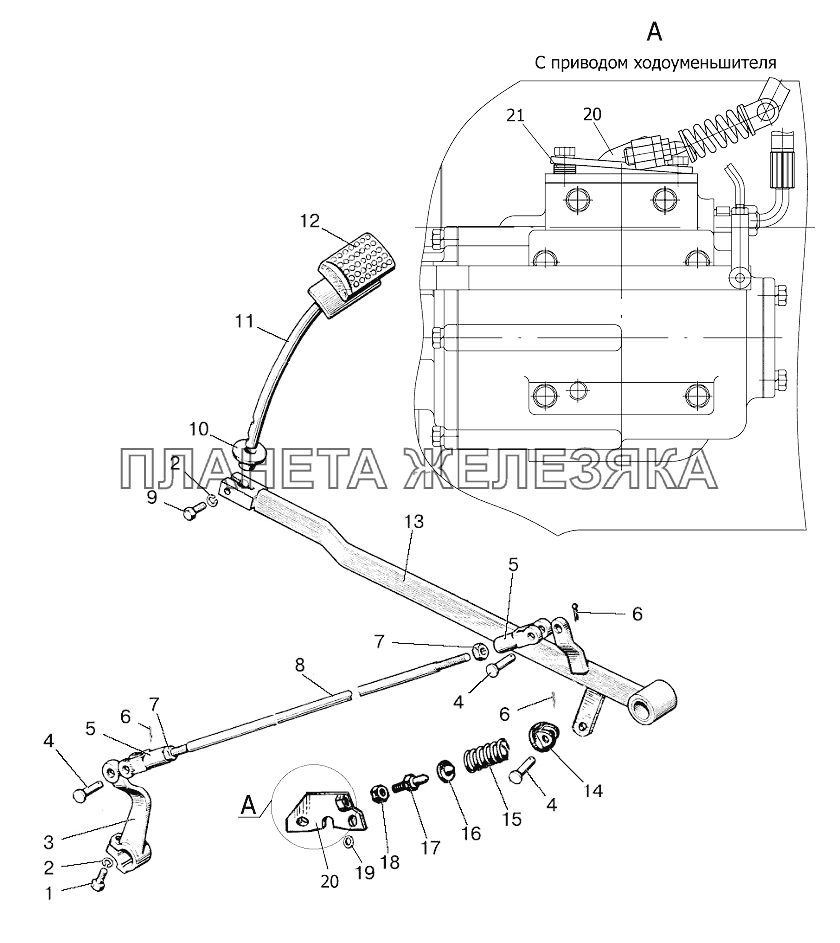

Управление сцеплением Подробнее |
|
||
| 80-1602010-Б-01 |
Управление сцеплением Подробнее |
|
||
| 1 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 2 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
 |
3 | 80-1601219-Б |
Рычаг Подробнее |
|
| 4 | Палец12х32 |
Палец Подробнее |
|
|
 |
5 | 50-3502203 |
Вилка Подробнее |
|
| 6 | 3,2х18.019 |
Шплинт Подробнее |
|
|
| 7 | М12х1,25-6Н.6.019 |
Гайка Подробнее |
|
|
| 8 | 85-1602110-Б |
Тяга Подробнее |
|
|
| 8 | 85-1602112-Б |
Тяга Подробнее |
|
|
| 9 | М12-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 10 | 80-3503158-А |
Чехол Подробнее |
|
|
| 11 | 80-1602040-Б |
Стержень подушки Подробнее |
|
|
 |
12 | А13.33.002 |
Чехол Подробнее |
|
 |
13 | 80-1602020-Б1 |
Педаль Подробнее |
|
 |
14 | 50-1602027 |
Упор Подробнее |
|
 |
15 | 50-1602032 |
Пружина Подробнее |
|
 |
16 | 50-1602029 |
Шайба упорная Подробнее |
|
 |
17 | 80-1602033 |
Болт упорный Подробнее |
|
| 18 | М16-6Н.6.019 |
Гайка Подробнее |
|
|
| 19 | С12.01.019 |
Шайба Подробнее |
|
|
 |
20 | 80-1602075-Б |
Кронштейн Подробнее |
|
| 20 | 80-1602075-Д |
Кронштейн Подробнее |
|
|
| 21 | С10.01.019 |
Шайба Подробнее |
|
