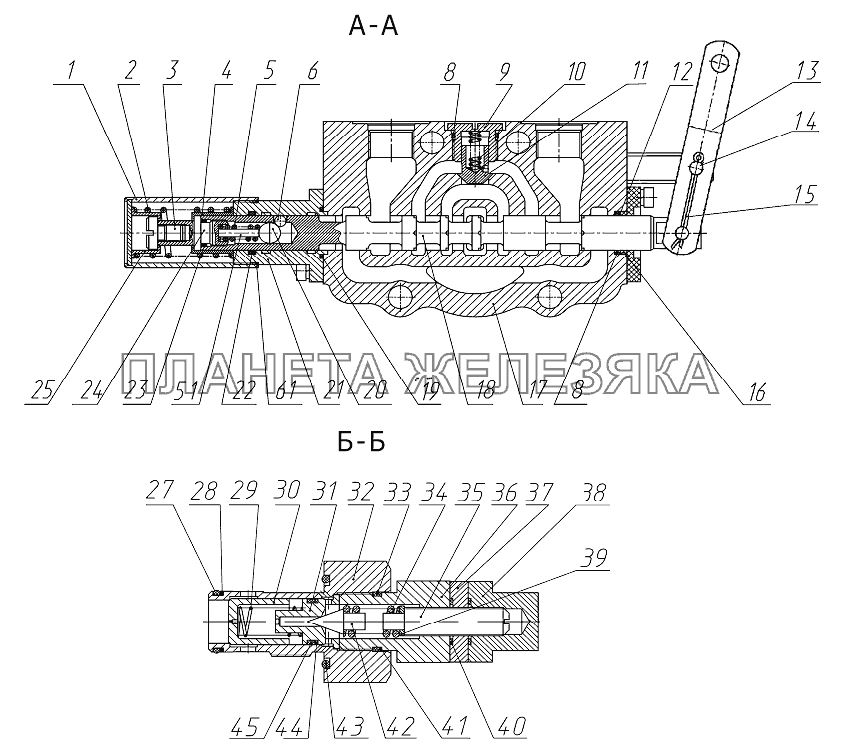

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| РП70-8-0-M |
Секция распределителя Подробнее |
|
||
| РП70-8-1-M |
Секция распределителя Подробнее |
|
||
| РП70-888-001-MMM-20Р1 |
Гидрораспределитель Подробнее |
|
||
| РП70-888-001-MMM-20Р2 |
Гидрораспределитель Подробнее |
|
||
| 1 | 8ПМ170.027 |
Труба Подробнее |
|
|
| 1 | РП70-090 |
Труба Подробнее |
|
|
| 2 | РП-70-034 |
Пружина Подробнее |
|
|
| 3 | РП70-026 |
Винт Подробнее |
|
|
| 4 | РП70-018-01 |
Тарелка Подробнее |
|
|
| 5 | БУ-8/1.01.010А-01 |
Пружина Подробнее |
|
|
| 6 | 5,556-100 |
Шарик Подробнее |
|
|
| 8 | 017-020-19-2-4 |
Кольцо Подробнее |
|
|
| 9 | РП70-024 |
Пробка Подробнее |
|
|
| 10 | РП70-027 |
Пружина Подробнее |
|
|
| 11 | РП70-023 |
Затвор Подробнее |
|
|
| 12 | РП70-031 |
Кольцо Подробнее |
|
|
 |
13 | РП70-042 |
Планка Подробнее |
|
| 14 | Палец6х22 |
Палец Подробнее |
|
|
| 15 | 2х50.019 |
Шплинт Подробнее |
|
|
| 16 | РП70-032 |
Кольцо Подробнее |
|
|
| 17 | РП70-011 |
Корпус секции распределителя Подробнее |
|
|
| 18 | РП70-013 |
Золотник Подробнее |
|
|
| 19 | 030-034-25-2-2 |
Кольцо Подробнее |
|
|
| 20 | 9,525-100 |
Шарик Подробнее |
|
|
| 21 | РП70-014 |
Обойма Подробнее |
|
|
| 21 | РП70-014-02 |
Обойма Подробнее |
|
|
| 22 | 016-020-25-2-2 |
Кольцо Подробнее |
|
|
| 23 | 009-012-19-1-4 |
Кольцо Подробнее |
|
|
| 24 | РП70-016 |
Футорка Подробнее |
|
|
| 25 | РП70-018 |
Тарелка Подробнее |
|
|
| 26 | РП70-012 |
Крышка Подробнее |
|
|
| 26 | РП70-Р1 |
Крышка Подробнее |
|
|
| 26 | РП70-Р2 |
Крышка Подробнее |
|
|
| 27 | 018-021-19-2-4 |
Кольцо Подробнее |
|
|
| 28 | РП70-058 |
Кольцо Подробнее |
|
|
| 29 | 70-4609037 |
Пружина Подробнее |
|
|
 |
30 | РП70-050 |
Клапан предохранительный Подробнее |
|
| 30 | РП70-052-Б |
Клапан Подробнее |
|
|
| 31 | РП70-054 |
Седло Подробнее |
|
|
| 32 | РП70-051 |
Корпус Подробнее |
|
|
| 33 | 016-020-25-2-4 |
Кольцо Подробнее |
|
|
| 34 | МКПВ-16/3Ф-103 |
Пружина Подробнее |
|
|
| 35 | РП70-059 |
Винт Подробнее |
|
|
| 36 | РП70-053 |
Штуцер Подробнее |
|
|
| 37 | РП70-076 |
Гайка Подробнее |
|
|
| 38 | РП70-057 |
Колпачок Подробнее |
|
|
| 39 | С6.01.019 |
Шайба Подробнее |
|
|
| 40 | 013-016-19-2-2 |
Кольцо Подробнее |
|
|
| 41 | РП70-058-02 |
Кольцо Подробнее |
|
|
| 42 | МКПВ-16/3Ф-101 |
Игла Подробнее |
|
|
| 43 | 028-032-25-2-2 |
Кольцо Подробнее |
|
|
| 44 | РП70-058-01 |
Кольцо Подробнее |
|
|
| 45 | РП70-070 |
Кронштейн Подробнее |
|
|
| 45 | РП70-074 |
Кронштейн Подробнее |
|
|
| 46 | РП70-012-01 |
Крышка Подробнее |
|
|
| 46 | РП70-20.1 |
Крышка Подробнее |
|
|
| 47 | 036-040-25-2-2 |
Кольцо Подробнее |
|
|
| 48 | ШайбаРМ24 |
Шайба Подробнее |
|
|
| 49 | РП70-036 |
Пробка Подробнее |
|
|
| 50 | 060-066-36-2-2 |
Кольцо Подробнее |
|
|
| 50 | 60,00-3,50 |
Кольцо Подробнее |
|
|
| 51 | РС70-036 |
Упор Подробнее |
|
|
| 52 | В.М6-6gх12.58.019 |
Винт Подробнее |
|
|
| 53 | 6Т |
Шайба Подробнее |
|
|
| 54 | РП70-080 |
Заглушка Подробнее |
|
|
| 54 | РП70-081 |
Заглушка Подробнее |
|
|
| 55 | РП70-058 |
Кольцо Подробнее |
|
|
| 56 | РП70-037-02 |
Шпилька Подробнее |
|
|
| 57 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 58 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 59 | РП70-038 |
Табличка фирменная Подробнее |
|
|
| 60 | 2х6.01.10кп.05 |
Заклепка Подробнее |
|
|
| 61 | 021-025-25-1-4 |
Кольцо Подробнее |
|
|
| 62 | РП70-028 |
Крышка Подробнее |
|
