| ← Тормоза рабочие «мокрого» типа | Пневмопривод 923-3506505-04/-05 → |

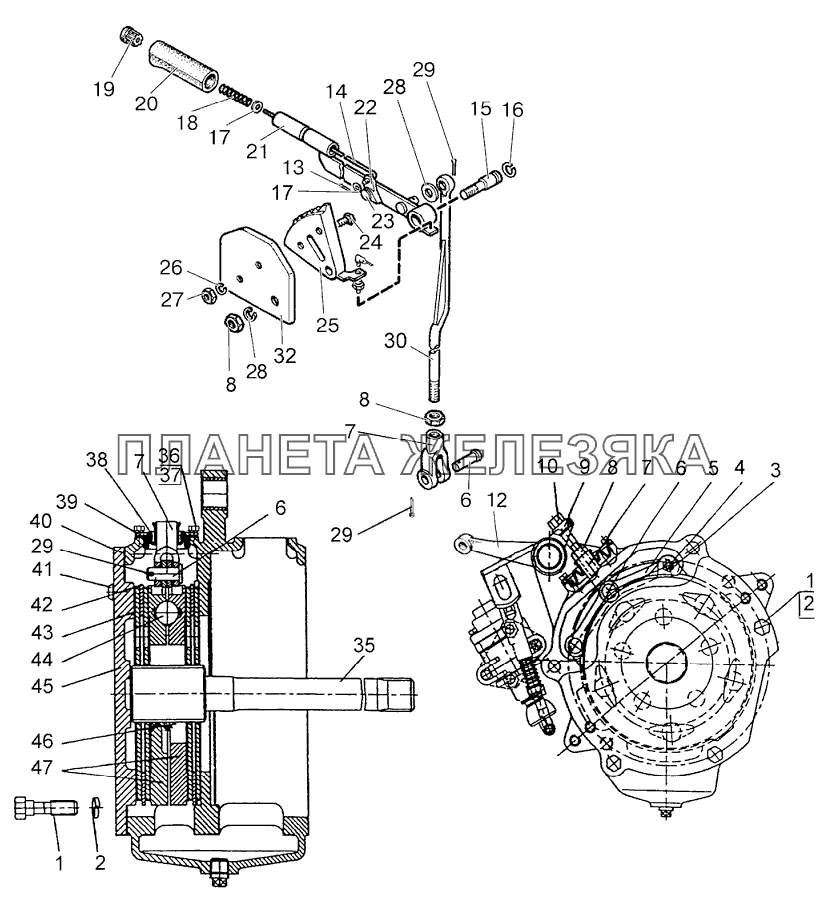

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-3503080 |
Тяга тормоза Подробнее |
|
||
| 822-3507025 |
Рычаг Подробнее |
|
||
| 85-3502030-01 |
Диски нажимные Подробнее |
|
||
| 923М-3507140 |
Тяга Подробнее |
|
||
| 1 | 1221М-3502039-01 |
Болт Подробнее |
|
|
| 2 | 14.ОТ |
Шайба Подробнее |
|
|
| 3 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 4 | 50-3502198 |
Палец Подробнее |
|
|
| 5 | 85-3502196 |
Тяга Подробнее |
|
|
| 6 | 12х32 |
Палец Подробнее |
|
|
 |
7 | 50-3502203 |
Вилка Подробнее |
|
| 8 | М12х1,25-6Н.6.019 |
Гайка Подробнее |
|
|
 |
9 | 70-3503018 |
Шайба Подробнее |
|
| 10 | 70-3503019 |
Болт Подробнее |
|
|
| 12 | 1221М-3507060 |
Рычаг Подробнее |
|
|
| 13 | 2х12.019ГОСТ397-79 |
Шплинт Подробнее |
|
|
| 14 | 70-3507022 |
Тяга Подробнее |
|
|
| 15 | 822-3507132 |
Ось Подробнее |
|
|
| 16 | С15ГОСТ13942-86 |
Кольцо Подробнее |
|
|
| 17 | С5.01.019ГОСТ6958-78 |
Шайба Подробнее |
|
|
| 18 | 55-17-27 |
Пружина Подробнее |
|
|
| 19 | А13.19.002 |
Кнопка Подробнее |
|
|
| 20 | А13.19.001-А |
Рукоятка Подробнее |
|
|
| 21 | 822-3507030 |
Рычаг Подробнее |
|
|
| 22 | 50-1606026 |
Защелка Подробнее |
|
|
| 23 | 70-3507024 |
Ось Подробнее |
|
|
| 24 | М10-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 25 | 822-3507020 |
Сектор Подробнее |
|
|
| 26 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 27 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 28 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 29 | 3,2х18.019 |
Шплинт Подробнее |
|
|
| 30 | 923М-3507141 |
Тяга Подробнее |
|
|
| 32 | 822-3507011 |
Пластина Подробнее |
|
|
| 35 | 1221М-3504055 |
Вал Подробнее |
|
|
| 36 | М6-6gх12.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 37 | Шайба6Т |
Шайба Подробнее |
|
|
| 38 | 80М-3502202 |
Чехол Подробнее |
|
|
| 39 | 80М-3502204 |
Пластина Подробнее |
|
|
| 40 | 1221М-3502051 |
Прокладка Подробнее |
|
|
 |
41 | 50-1601352 |
Штифт Подробнее |
|
| 42 | 80М-3502037 |
Диск промежуточный Подробнее |
|
|
| 42 | 80М-3502037-01 |
Диск промежуточный Подробнее |
|
|
| 42 | 80М-3502037-02 |
Диск промежуточный Подробнее |
|
|
| 42 | 80М-3502037-03 |
Диск промежуточный Подробнее |
|
|
| 42 | 80М-3502037-04 |
Диск промежуточный Подробнее |
|
|
| 42 | 80М-3502037-05 |
Диск промежуточный Подробнее |
|
|
| 42 | 80М-3502037-06 |
Диск промежуточный Подробнее |
|
|
| 42 | 80М-3502037-07 |
Диск промежуточный Подробнее |
|
|
| 43 | 1522-3502015-07 |
Диск Подробнее |
|
|
| 44 | 22,225-100 |
Шарик Подробнее |
|
|
| 45 | 1221М-3502034-01 |
Крышка левая Подробнее |
|
|
 |
46 | 77.38.163 |
Пружина Подробнее |
|
| 47 | 85-3502036-01 |
Диск нажимной Подробнее |
|
