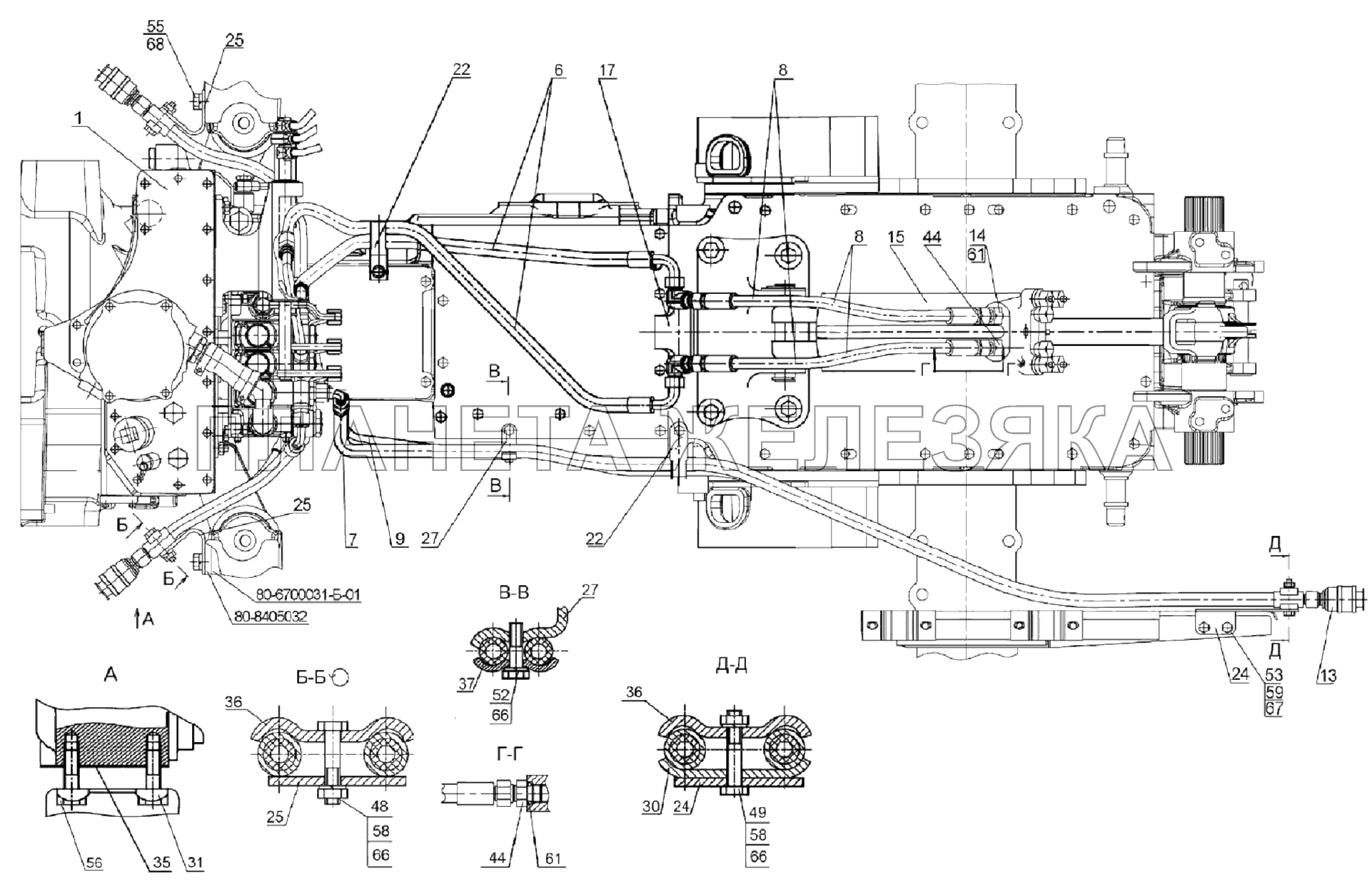

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| М036.50Б.10 |
Корпус левый Подробнее |
|
||
| М036.50Б.20 |
Корпус Подробнее |
|
||
| НР10-4МХ0041А0 |
Штекер Подробнее |
|
||
| Р90-4600010-03 |
Гидросистема Подробнее |
|
||
| 1 | Р85-4600015-04 |
Корпус гидросистемы Подробнее |
|
|
| 6 | 680-4607140-06 |
Рукав высокого давления Подробнее |
|
|
| 7 | 680-4607140-03 |
Рукав высокого давления Подробнее |
|
|
| 8 | Н.036.83.140 |
Рукав высокого давления Подробнее |
|
|
| 9 | П100-4607140 |
Рукав высокого давления Подробнее |
|
|
| 13 | НР10-3МХ0041А0 |
Муфта Подробнее |
|
|
| 14 | Н.036.65.000-А2-06 |
Клапан замедлительный Подробнее |
|
|
 |
15 | Ц100х200-3 |
Цилиндр Подробнее |
|
| 17 | 80-4607050 |
Кронштейн Подробнее |
|
|
| 22 | П80-4607013-01 |
Хомут Подробнее |
|
|
| 24 | М80-4607014 |
Кронштейн Подробнее |
|
|
| 25 | М80-4607017 |
Кронштейн Подробнее |
|
|
| 27 | 80-4607169 |
Кронштейн Подробнее |
|
|
| 30 | 70-4607156 |
Планка Подробнее |
|
|
| 31 | 70-4607168 |
Пластина Подробнее |
|
|
| 35 | 50-4608049 |
Прокладка Подробнее |
|
|
| 36 | 40-4607029-А |
Планка Подробнее |
|
|
 |
37 | 70-3407146 |
Планка Подробнее |
|
| 44 | 70-1405089 |
Штуцер Подробнее |
|
|
| 48 | М8-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 49 | М8-6gх45.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 52 | М8-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 53 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 55 | М12-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 56 | М14х1,5-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 58 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 59 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 61 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 66 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 67 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 68 | Шайба12.ОТ |
Шайба Подробнее |
|
