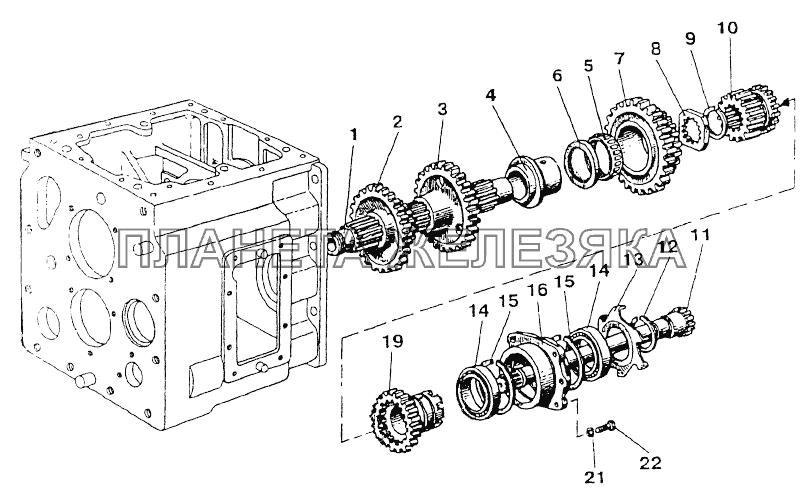

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 74-1701070 |
Шестерня Подробнее |
|
||
| 1 | 70-1701182-Б-01 |
Вал промежуточный Подробнее |
|
|
 |
2 | 50-1701218 |
Шестерня V передачи и з. х. Подробнее |
|
 |
3 | 50-1701216 |
Шестерня IV передачи Подробнее |
|
| 4 | 74-1701055-Б |
Втулка Подробнее |
|
|
| 5 | ЗКК72x82x45Е |
Подшипник Подробнее |
|
|
| 6 | 74-1701057-Б |
Втулка Подробнее |
|
|
 |
7 | 74-1701056-Б |
Шестерня Подробнее |
|
 |
8 | 50-1701183 |
Шайба упорная Подробнее |
|
 |
9 | 50-1701187 |
Упор Подробнее |
|
| 10 | 70-1701196 |
Шестерня 1-й ступени редуктора Подробнее |
|
|
| 11 | 50-17021185 |
Вал внутренний Подробнее |
|
|
| 12 | 2Б75 |
Кольцо Подробнее |
|
|
 |
13 | 50-1701401 |
Крыльчатка Подробнее |
|
| 14 | 6-12115КМ |
Подшипник Подробнее |
|
|
| 15 | 2Б115 |
Кольцо Подробнее |
|
|
 |
16 | 50-1701195 |
Стакан Подробнее |
|
| 19 | 50-1701198-А |
Шестерня II ступени редуктора Подробнее |
|
|
| 21 | ШП12 |
Шайба Подробнее |
|
|
| 22 | М12x35 |
Болт Подробнее |
|
