| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
50-4605012 |
Раскос в сборе Подробнее |
||
 |
50-4605030-А3 |
Тяга правая в сборе Подробнее |
||
 |
50-4605035-А3 |
Тяга левая в сборе Подробнее |
||
 |
50-4605115 |
Стяжка Подробнее |
||
| 70-4605340 |
Рычаг с пальцем в сборе Подробнее |
|
||
 |
80-4605025 |
Поперечина в сборе Подробнее |
||
| 80-4605150-02 |
Раскос L=475 мм Подробнее |
|
||
 |
А61.03.000 |
Тяга в сборе Подробнее |
||
 |
А61.03.200 |
Винт в сборе Подробнее |
||
| А61.03.200-01 |
Винт Подробнее |
|
||
 |
А61.04.000 |
Стяжка Подробнее |
||
| А61.05100-01 |
Чека Подробнее |
|
||
 |

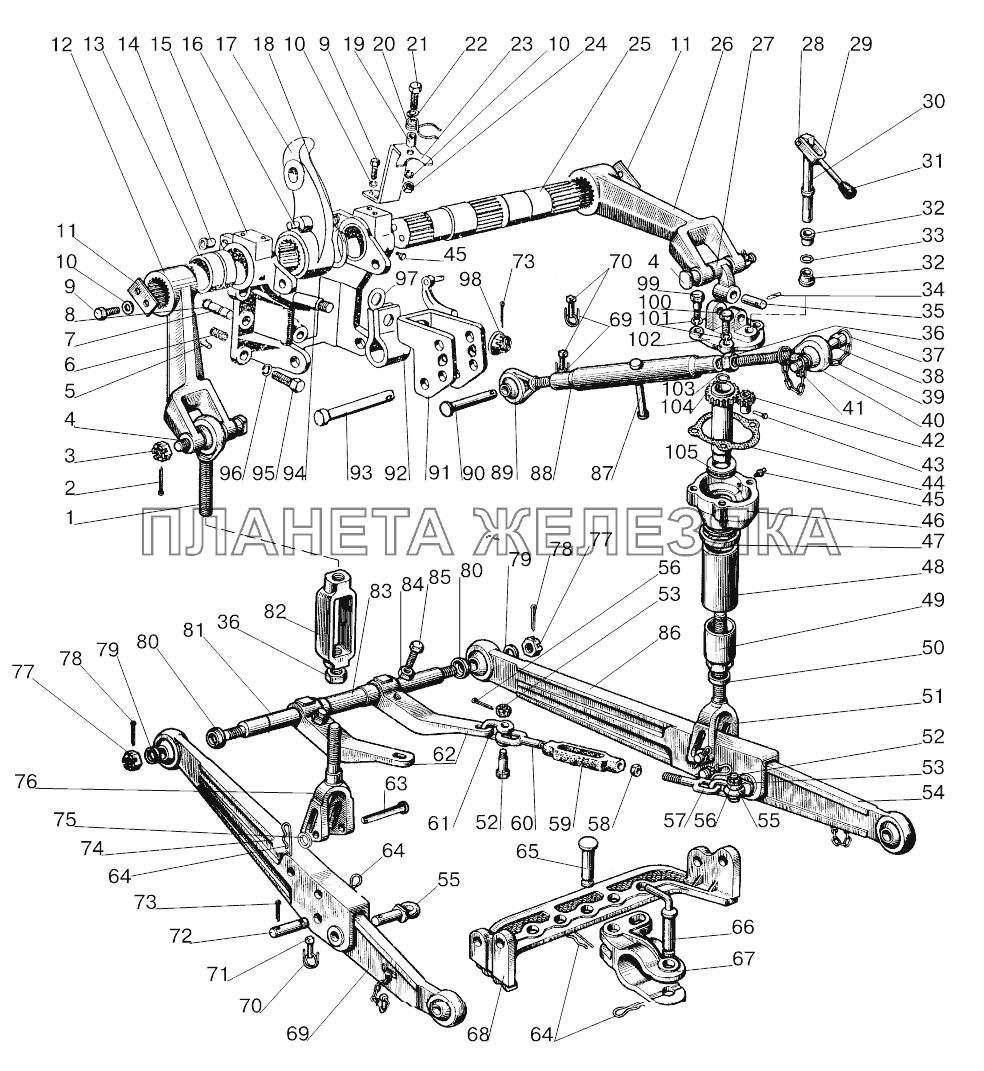

Р70-4605010 |
Механизм задней навески Подробнее |
||
| 1 | А61.02.100 |
Винт Подробнее |
|
|
| 2 | 4x36 |
Шплинт Подробнее |
|
|
 |
3 | 70-3003032 |
Гайка Подробнее |
|
 |
4 | 50-4605076 |
Палец Подробнее |
|
| 5 | 70-4605317 |
Ограничитель Подробнее |
|
|
| 6 | 21А-1601150 |
Пружина Подробнее |
|
|
 |
7 | 50-4605027 |
Штифт Подробнее |
|
| 8 | 54.38.619 |
Кольцо Подробнее |
|
|
| 9 | М12x25 |
Болт Подробнее |
|
|
| 10 | ШП12 |
Шайба Подробнее |
|
|
 |
11 | 40-4605023-А2 |
Шайба Подробнее |
|
 |
12 | 80-4605021 |
Рычаг левый Подробнее |
|
 |
13 | 70-4605032 |
Втулка Подробнее |
|
| 14 | 70-4605308-Б |
Втулка Подробнее |
|
|
 |
15 | 70-4605016-Б |
Кронштейн Подробнее |
|
| 16 | 80-4605313 |
Палец Подробнее |
|
|
 |
17 | 70-4605024-А |
Рычаг поворотный Подробнее |
|
 |
18 | 2В65 |
Кольцо Подробнее |
|
| 19 | 50-4605069 |
Втулка Подробнее |
|
|
 |
20 | А61.07.002 |
Пружина Подробнее |
|
| 21 | М12x35 |
Болт Подробнее |
|
|
| 22 | ШЧ12 |
Шайба Подробнее |
|
|
| 23 | 70-4605240-А |
Кронштейн Подробнее |
|
|
| 24 | М12 |
Гайка Подробнее |
|
|
 |
25 | 70-4605023 |
Вал поворотный Подробнее |
|
 |
26 | 80-4605022 |
Рычаг правый Подробнее |
|
 |
27 | 70-4605168 |
Серьга Подробнее |
|
| 28 | А61.01.016-Б |
Ось Подробнее |
|
|
| 29 | А61.01.400 |
Вилка Подробнее |
|
|
| 30 | А61.01.600 |
Вал Подробнее |
|
|
| 31 | А61.01.014 |
Рукоятка Подробнее |
|
|
| 32 | Втулка |
Втулка Подробнее |
|
|
| 33 | 016-021-30-2-4 |
Кольцо Подробнее |
|
|
| 34 | А8x45 |
Штифт Подробнее |
|
|
| 35 | А61.01.004 |
Палец Подробнее |
|
|
 |
36 | А61.02.003 |
Контргайка Подробнее |
|
| 37 | А61.030.02 |
Кольцо Подробнее |
|
|
 |
38 | А61.03.001-01 |
Палец диаметр 25 мм Подробнее |
|
 |
38 | А61.03.001-02 |
Палец Подробнее |
|
| 39 | А61.08.001-01 |
Цепочка (9 звеньев) Подробнее |
|
|
 |
40 | А61.02.100-04 |
Винт Подробнее |
|
| 40 | А61.02.100-05 |
Винт диаметр 25 Подробнее |
|
|
| 41 | А61.05.000 |
Чека с кольцом Подробнее |
|
|
| 42 | А61.01.001 |
Шестерня Подробнее |
|
|
| 43 | А61.01.005 |
Заклепка Подробнее |
|
|
| 44 | А61.01.003 |
Прокладка Подробнее |
|
|
| 45 | 1.3.Ц6.xр |
Масленка Подробнее |
|
|
| 46 | А61.01.104 |
Корпус Подробнее |
|
|
| 47 | А61.01.013 |
Втулка Подробнее |
|
|
| 48 | А61.01.008 |
Труба Подробнее |
|
|
| 49 | А61.01.011 |
Колпак Подробнее |
|
|
| 50 | А61.01.009 |
Ограничитель Подробнее |
|
|
| 51 | 70-4605100 |
Вилка Подробнее |
|
|
 |
52 | 50-4605086 |
Болт серьги Подробнее |
|
| 53 | М12 |
Гайка Подробнее |
|
|
 |
54 | 80-4605040 |
Тяга Подробнее |
|
| 55 | 70-4605048-А |
Проушина Подробнее |
||
| 56 | 3,2x18 |
Шплинт Подробнее |
|
|
 |
57 | А61.04.002-01 |
Винт Подробнее |
|
| 58 | М18 |
Гайка Подробнее |
|
|
 |
59 | А61.04.003 |
Стяжка Подробнее |
|
 |
60 | А61.04.002 |
Винт Подробнее |
|
 |
61 | А61.09.002 |
Серьга Подробнее |
|
 |
62 | 50-4605033-Б1 |
Кронштейн Подробнее |
|
 |
63 | Ф50-4605084 |
Палец Подробнее |
|
 |
64 | А61.07.001 |
Шплинт Подробнее |
|
 |
65 | А61.10.002 |
Палец Подробнее |
|
 |
66 | 50-4605079-Б |
Шкворень Подробнее |
|
| 66 | 50-4605105-А |
Шкворень прицепа со шплинтом в сборе Подробнее |
|
|
| 67 | А61.11.001 |
Вилка Подробнее |
|
|
| 68 | 80-4605046 |
Поперечина Подробнее |
|
|
 |
69 | 80-4605040-01 |
Тяга Подробнее |
|
| 70 | А61.05.004 |
Кольцо Подробнее |
|
|
 |
71 | А61.05.005 |
Чека Подробнее |
|
| 72 | 50-4605049-Б |
Палец Подробнее |
|
|
| 73 | 5x36 |
Шплинт Подробнее |
|
|
 |
74 | 70-4605055 |
Тяга Подробнее |
|
| 75 | ШЧ18 |
Шайба Подробнее |
|
|
 |
76 | 50-4605100-Б |
Вилка раскоса Подробнее |
|
 |
77 | А04.02.020 |
Гайка Подробнее |
|
| 78 | 5x45 |
Шплинт Подробнее |
|
|
| 79 | 70-460547 |
Втулка Подробнее |
|
|
| 80 | 50-4605068-Б1 |
Втулка Подробнее |
|
|
 |
81 | 70-4605026 |
Ось Подробнее |
|
 |
82 | А61.02.001 |
Стяжка раскоса Подробнее |
|
 |
83 | 50-4605018-Б |
Втулка Подробнее |
|
| 84 | М16 |
Гайка Подробнее |
|
|
 |
85 | 50-4605019 |
Болт Подробнее |
|
 |
86 | 70-4605050 |
Тяга Подробнее |
|
| 87 | А61.03.102 |
Рукоятка Подробнее |
|
|
| 88 | А61.03.101 |
Труба Подробнее |
|
|
 |
89 | А61.02.100-02 |
Винт Подробнее |
|
 |
90 | А61.10.001-02 |
Палец Подробнее |
|
 |
91 | 70-4605330-Б |
Серьга Подробнее |
|
| 92 | 70-4605302-Б |
Пружина Подробнее |
|
|
 |
93 | А61.10.001 |
Палец Подробнее |
|
| 94 | 70-4605320 |
Болт Подробнее |
|
|
 |
95 | 70-4605036 |
Болт Подробнее |
|
| 96 | ШП20 |
Шайба Подробнее |
|
|
 |
97 | 70-4605304-Б |
Шайба Подробнее |
|
| 98 | 70-4605316 |
Гайка упорная Подробнее |
|
|
| 99 | А61.01.006 |
Болт раскоса Подробнее |
|
|
| 100 | М14x40 |
Болт Подробнее |
|
|
| 101 | ШП14 |
Шайба Подробнее |
|
|
| 102 | А61.01.204 |
Крышка Подробнее |
|
|
| 103 | А61.01.012 |
Ограничитель Подробнее |
|
|
| 104 | А61.01.300 |
Труба с шестерней Подробнее |
|
|
 |
105 | 8109 |
Подшипник Подробнее |
