| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

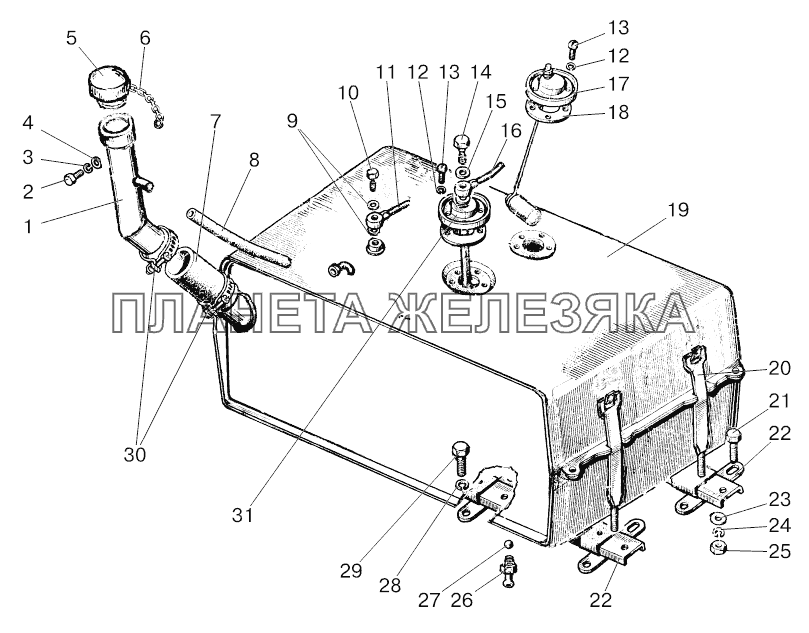

| 920-1101400 |
Бак Подробнее |
|
||
| 1 | 920-1101260 |
Горловина заливная Подробнее |
|
|
| 2 | М8x20 |
Болт Подробнее |
|
|
| 3 | ШП8 |
Шайба Подробнее |
|
|
| 4 | ШЧ8 |
Шайба Подробнее |
|
|
 |
5 | 082-1103010 |
Пробка Подробнее |
|
| 6 | 36-1101070 |
Цепочка Подробнее |
|
|
| 7 | 70-1101035-Б |
Рукав Подробнее |
|
|
| 8 | 85-1101002 |
Трубка Подробнее |
|
|
| 9 | 36-1104788 |
Прокладка Подробнее |
|
|
 |
10 | 36-1104787 |
Болт Подробнее |
|
| 11 | 85-1101240 |
Трубка Подробнее |
|
|
| 12 | 80-1101067 |
Шайба Подробнее |
|
|
| 13 | М5x16 |
Винт Подробнее |
|
|
| 14 | Д18-050 |
Болт поворотного угольника Подробнее |
|
|
| 15 | Д18-055А-01 |
Кольцо уплотнительное Подробнее |
|
|
| 16 | 1221-1101480 |
Топливопровод Подробнее |
|
|
| 17 | ДУМП-20 |
Датчик указателя уровня топлива Подробнее |
|
|
| 18 | 200-3806026 |
Прокладка Подробнее |
|
|
| 19 | 920-1101410 |
Бак Подробнее |
|
|
| 20 | 1221-1101450 |
Стяжка Подробнее |
|
|
| 21 | М10x25 |
Болт Подробнее |
|
|
| 22 | 1221-1101130 |
Кронштейн Подробнее |
|
|
| 23 | ШЧ10 |
Шайба Подробнее |
|
|
| 24 | ШП10 |
Шайба Подробнее |
|
|
| 25 | М10 |
Гайка Подробнее |
|
|
| 26 | 50-1101081-Б |
Штуцер Подробнее |
|
|
| 27 | 11.112-100 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 28 | ШП12 |
Шайба Подробнее |
|
|
| 29 | М12x45 |
Болт Подробнее |
|
|
| 30 | xС-66 |
Хомут Подробнее |
|
|
| 31 | 1221-1101460 |
Топливозаборник Подробнее |
|
