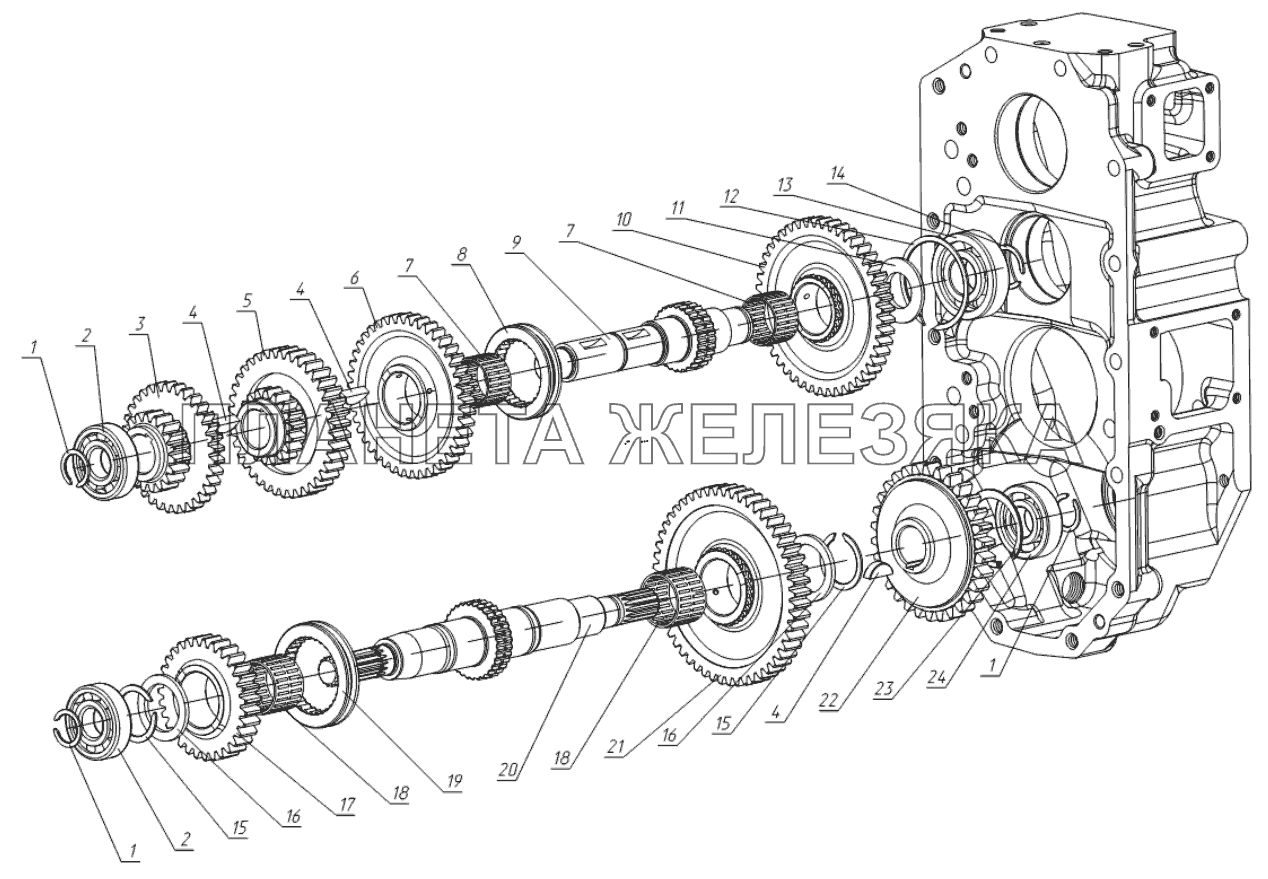

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 622-1701060 |
Вал промежуточный Подробнее |
|
||
| 622-1701080 |
Вал вторичный Подробнее |
|
||
| 1 | 220-1701251 |
Кольцо Подробнее |
|
|
| 2 | 92305КМ |
Подшипник Подробнее |
|
|
| 3 | 622-1701062 |
Блок-шестерня Подробнее |
|
|
| 4 | 8х11 |
Шпонка Подробнее |
|
|
| 5 | 622-1701065 |
Блок-шестерня Подробнее |
|
|
| 6 | 622-1701064 |
Шестерня Подробнее |
|
|
| 7 | 3КК37х42х26Е |
Подшипник Подробнее |
|
|
| 8 | 622-1701056 |
Муфта Подробнее |
|
|
| 9 | 622-1701061 |
Вал Подробнее |
|
|
| 10 | 622-1701066 |
Шестерня Подробнее |
|
|
| 11 | 622-1701067 |
Шайба Подробнее |
|
|
| 12 | 622-1701011 |
Кольцо Подробнее |
|
|
| 13 | 6-50306К |
Подшипник Подробнее |
|
|
| 14 | 220-1701031 |
Кольцо Подробнее |
|
|
| 15 | С40 |
Кольцо Подробнее |
|
|
| 16 | 220-1701253 |
Шайба Подробнее |
|
|
| 17 | 622-1701082 |
Шестерня Подробнее |
|
|
| 18 | 3КК40х46х32Е |
Подшипник Подробнее |
|
|
| 19 | 622-1701084 |
Муфта Подробнее |
|
|
| 20 | 622-1701081 |
Вал Подробнее |
|
|
| 21 | 622-1701083 |
Шестерня Подробнее |
|
|
| 22 | 622-1701181 |
Шестерня Подробнее |
|
|
| 23 | С62 |
Кольцо Подробнее |
|
|
| 24 | 305А |
Подшипник Подробнее |
|
