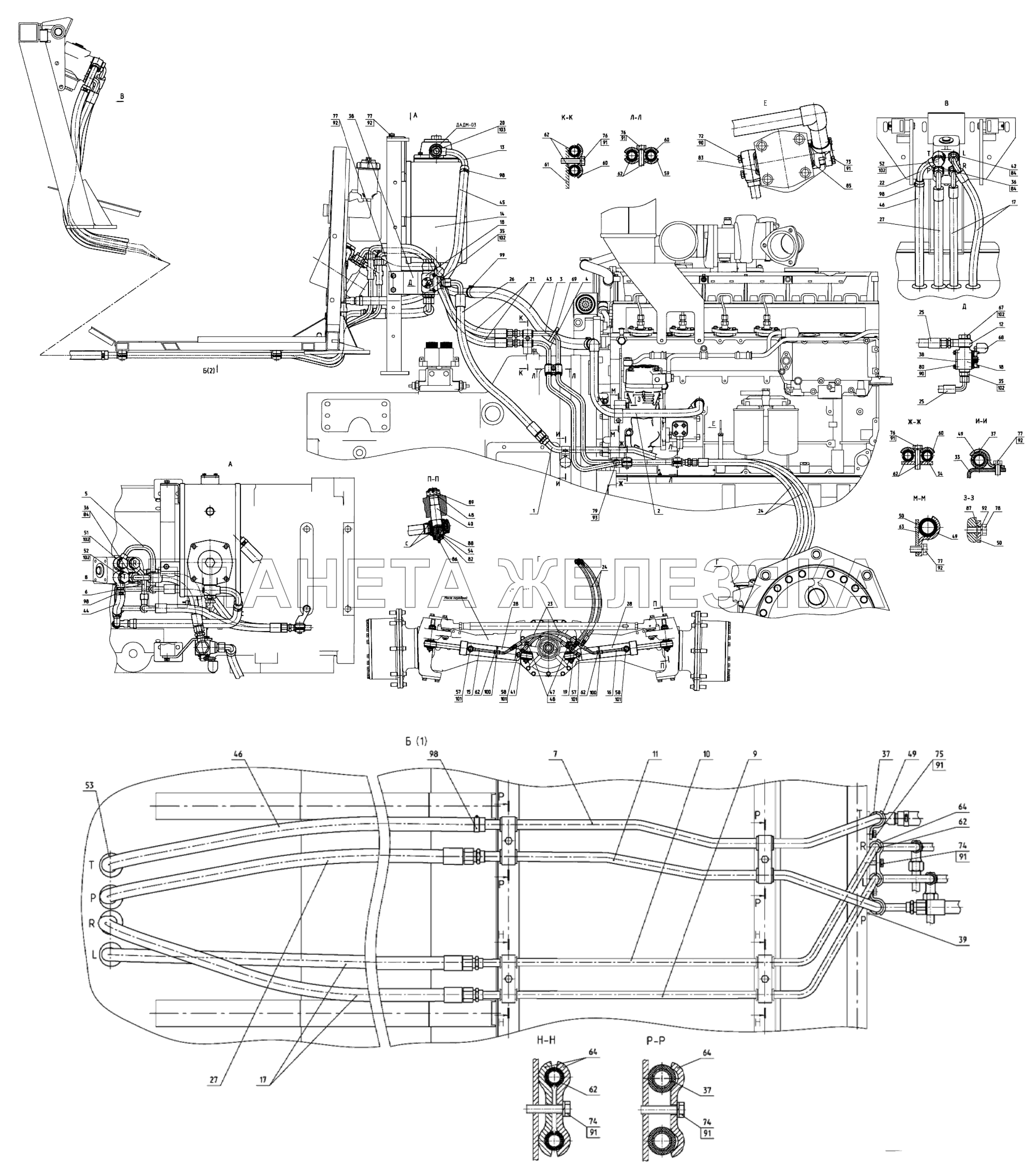

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 2822ДЦ-3407020-Б |
Маслопровод Подробнее |
|
|
| 2 | 2822ДЦ-3407030 |
Маслопровод Подробнее |
|
|
| 3 | 2822ДЦ-3407040 |
Маслопровод Подробнее |
|
|
| 4 | 2822ДЦ-3407050 |
Маслопровод Подробнее |
|
|
| 5 | 3022В-3407140 |
Маслопровод Подробнее |
|
|
| 6 | 3022В-3407150 |
Маслопровод Подробнее |
|
|
| 7 | 3022В-3407160 |
Маслопровод Подробнее |
|
|
| 8 | 3022В-3407170 |
Маслопровод Подробнее |
|
|
| 9 | 3022В-3407180 |
Маслопровод Подробнее |
|
|
| 10 | 3022В-3407180-01 |
Маслопровод Подробнее |
|
|
| 11 | 3022В-3407190 |
Маслопровод Подробнее |
|
|
| 12 | 3022В-3407200 |
Угольник Подробнее |
|
|
| 13 | 2522В-3407085 |
Маслопровод Подробнее |
|
|
| 14 | 2522-3407010 |
Бак Подробнее |
|
|
| 15 | 2522-3407070 |
Маслопровод Подробнее |
|
|
| 16 | 2522-3407080 |
Маслопровод Подробнее |
|
|
| 17 | 1522В-3407100-03 |
Рукав высокого давления Подробнее |
|
|
| 18 | 1221В-3407150-А |
Кран Подробнее |
|
|
| 19 | 1221-3407010-Б-01 |
Тройник Подробнее |
|
|
| 20 | 1221-3407140-А-01 |
Клапан Подробнее |
|
|
| 21 | 680-4607140-13 |
Рукав высокого давления Подробнее |
|
|
| 22 | 923-3407080 |
Маслопровод Подробнее |
|
|
| 23 | 952-3407100-06 |
Рукав высокого давления Подробнее |
|
|
| 24 | 952-3407100-10 |
Рукав высокого давления Подробнее |
|
|
| 25 | 952-4607140 |
Рукав высокого давления Подробнее |
|
|
| 26 | 952-4607140-03 |
Рукав высокого давления Подробнее |
|
|
| 27 | 952-4607140-06 |
Рукав высокого давления ф16х2 Подробнее |
|
|
| 28 | Ц63-3405115-А-03 |
Гидроцилиндр Подробнее |
|
|
| 33 | 2822ДЦ-3407011-Б |
Кронштейн Подробнее |
|
|
| 34 | 3022ДВ-3407011 |
Кронштейн Подробнее |
|
|
| 35 | 3022ДВ-3407123 |
Штуцер Подробнее |
|
|
| 36 | 3022ДВ-3407124 |
Штуцер Подробнее |
|
|
| 37 | 3022ДВ-3407127 |
Втулка Подробнее |
|
|
| 38 | 3022В-3407018 |
Кронштейн Подробнее |
|
|
| 39 | 3022В-3407111 |
Кронштейн Подробнее |
|
|
| 40 | 2522-3405112 |
Палец Подробнее |
|
|
| 41 | 2022-3407202-А |
Угольник поворотный Подробнее |
|
|
| 42 | 1522-3407016 |
Штуцер Подробнее |
|
|
| 43 | 1221-3407012-02 |
Шланг Подробнее |
|
|
| 44 | 952-3407014 |
Шланг Подробнее |
|
|
| 45 | 952-3407014-05 |
Шланг Подробнее |
|
|
| 46 | 952-3407014-07 |
Шланг Подробнее |
|
|
| 47 | 102-3405112-01 |
Палец Подробнее |
|
|
| 48 | 102-3405113 |
Гайка Подробнее |
|
|
| 49 | 102-3407014 |
Скоба Подробнее |
|
|
| 50 | 85-3407102 |
Кронштейн Подробнее |
|
|
| 51 | 85-3407105 |
Болт Подробнее |
|
|
| 52 | 85-3407105-03 |
Болт Подробнее |
|
|
| 53 | 80-3723048 |
Втулка Подробнее |
|
|
| 54 | Ф80-3405103 |
Шайба стопорная Подробнее |
|
|
| 57 | Ф80-3407201 |
Болт Подробнее |
|
|
| 58 | Ф80-3407301 |
Болт Подробнее |
|
|
| 59 | 70-3407144 |
Планка Подробнее |
|
|
 |
60 | 70-3407146 |
Планка Подробнее |
|
| 61 | 70-3407164-01 |
Кронштейн Подробнее |
|
|
| 62 | 70-3506027 |
Втулка Подробнее |
|
|
| 63 | 70-4607158-01 |
Прокладка Подробнее |
|
|
| 64 | 40-4607029-А |
Планка Подробнее |
|
|
| 67 | 40-4607051 |
Болт Подробнее |
|
|
| 68 | А13.11.000 |
Рукоятка Подробнее |
||
| 69 | 80-3723045 |
Манжета Подробнее |
|
|
| 72 | БолтМ6-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 73 | БолтМ6-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 74 | БолтМ8-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 75 | БолтМ8-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 76 | БолтМ8-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 77 | БолтМ10-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 78 | БолтМ10-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 79 | БолтМ12-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 80 | БолтМ6-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 82 | ГайкаМ20х1,5-6Н.04.019 |
Гайка Подробнее |
|
|
| 83 | Кольцо021-025-25-1-4 |
Кольцо Подробнее |
|
|
| 84 | Кольцо025-029-25-2-2 |
Кольцо Подробнее |
|
|
| 85 | Кольцо020-024-25-2-2 |
Кольцо Подробнее |
|
|
| 86 | Масленка1.1.Ц9.хр |
Масленка Подробнее |
|
|
| 87 | ШайбаС10.01.019 |
Шайба С10.01.019 Подробнее |
|
|
| 88 | ШайбаС20.01.019 |
Шайба Подробнее |
|
|
| 89 | Шплинт4х36.019 |
Шплинт Подробнее |
|
|
| 90 | Шайба6Т |
Шайба Подробнее |
|
|
| 91 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 92 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 93 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 98 | 5000.03 |
Хомут с червячной резьбой 20-32 Подробнее |
|
|
| 99 | 5000.04 |
Хомут Подробнее |
|
|
| 100 | 5000.08 |
Хомут с червячной резьбой 70-90 Подробнее |
|
|
| 101 | 4600.19 |
Шайба РМ3/8 Подробнее |
|
|
| 102 | 4600.20 |
Шайба РМ1/2 Подробнее |
|
|
| 103 | 4600.22 |
Шайба РМ24 Подробнее |
|
