| ← Вал первичный (24F+12R) | Вал пониженных передач и заднего хода (24F+12R) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

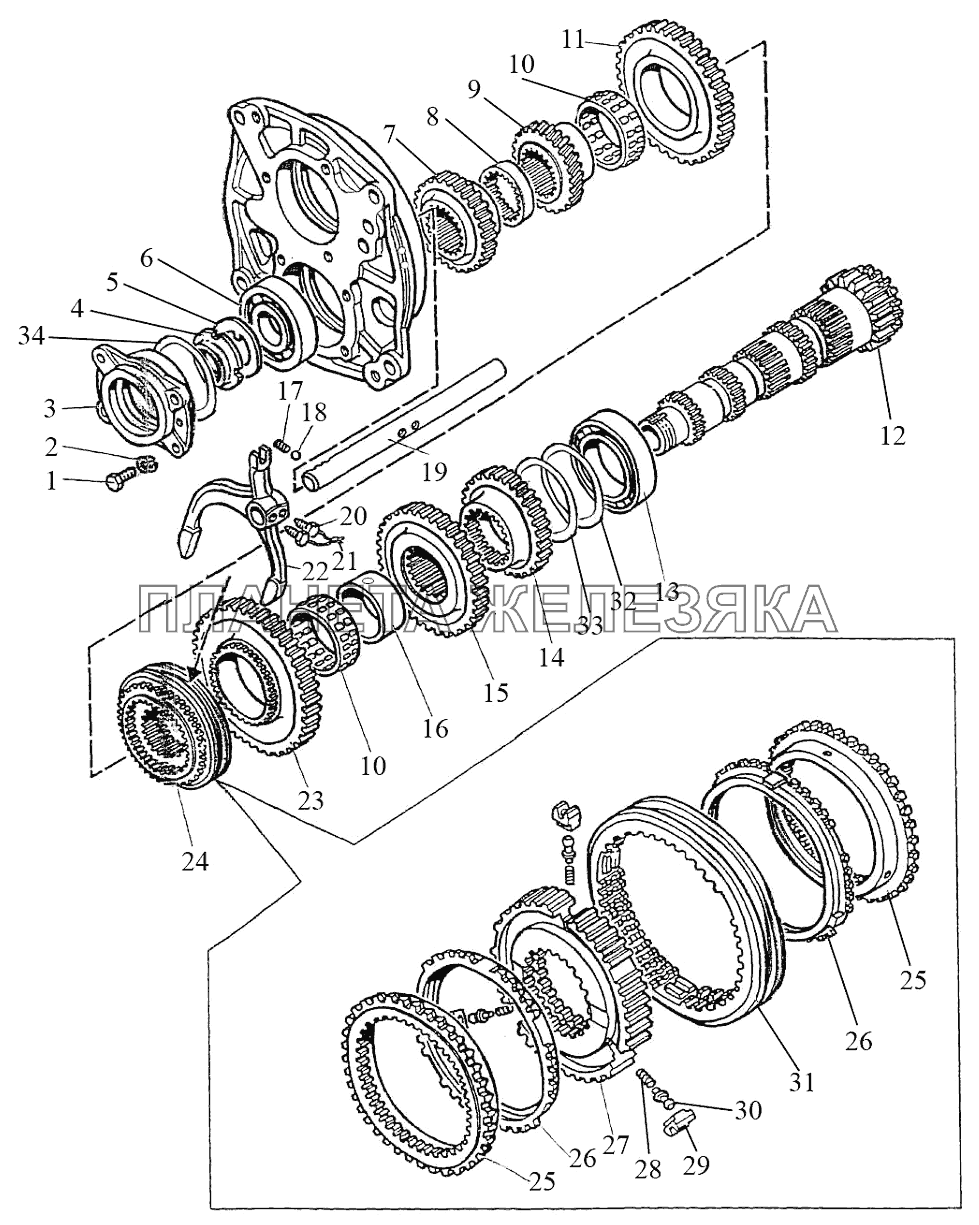

| 1222-1701190 |
Вал промежуточный Подробнее |
|
||
| 1 | М10-6gx30.88.35.019 |
Болт Подробнее |
|
|
| 2 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 3 | 80-1701151 |
Стакан Подробнее |
|
|
| 4 | 80-1701047 |
Гайка Подробнее |
|
|
| 5 | 80-1701186 |
Шайба Подробнее |
|
|
| 6 | 6-311АШ1 |
Подшипник Подробнее |
|
|
| 7 | 1222-1701217 |
Шестерня Подробнее |
|
|
| 8 | 1222-1701213 |
Втулка Подробнее |
|
|
| 9 | 1222K-1701219 |
Шестерня Подробнее |
|
|
| 10 | 3KK78x89x38E |
Подшипник Подробнее |
|
|
| 11 | 1222-1701214 |
Шестерня Подробнее |
|
|
| 12 | 1222-1701182 |
Вал-шестерня Подробнее |
|
|
| 13 | 3514Н |
Подшипник Подробнее |
|
|
| 14 | 1222-1701218 |
Шестерня Подробнее |
|
|
| 15 | 1222-1701216 |
Шестерня Подробнее |
|
|
| 16 | 1222-1701046 |
Втулка Подробнее |
|
|
| 17 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 18 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 19 | 1222-1702087 |
Поводок Подробнее |
|
|
| 20 | 220-1702061 |
Болт Подробнее |
|
|
| 21 | 1,6-О-С |
Проволока Подробнее |
|
|
| 22 | 1222-1702089 |
Вилка Подробнее |
|
|
| 23 | 1523-1701212 |
Шестерня Подробнее |
|
|
| 24 | 1222-1701400 |
Синхронизатор Подробнее |
|
|
| 24 | GT-C114 |
Синхронизатор Подробнее |
|
|
| 25 | 1222-1701393 |
Кольцо коническое Подробнее |
|
|
| 26 | 1222-1701390 |
Кольцо блокировочное Подробнее |
|
|
| 27 | 1222-1701392 |
Каретка Подробнее |
|
|
| 28 | 1222-1701396 |
Пружина Подробнее |
|
|
| 29 | 1222-1701397 |
Толкатель Подробнее |
|
|
| 30 | 1222-1701398 |
Фиксатор Подробнее |
|
|
| 31 | 1222-1701394 |
Муфта Подробнее |
|
|
| 32 | 1222-1701223 |
Шайба Подробнее |
|
|
| 33 | 1222-1701223-01 |
Шайба Подробнее |
|
|
| 34 | 1222-1701033 |
Шайба Подробнее |
|
