| ← Корпус гидросистемы М1221-4600015 | Корпус гидросистемы Р1221-4600015 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-8405032 |
Кронштейн Подробнее |
|
||
| М036.50Б.20 |
Корпус Подробнее |
|
||
| НР10-4МХ0041А0 |
Штекер Подробнее |
|
||
| Р1221-4600010 |
Гидросистема Подробнее |
|
||

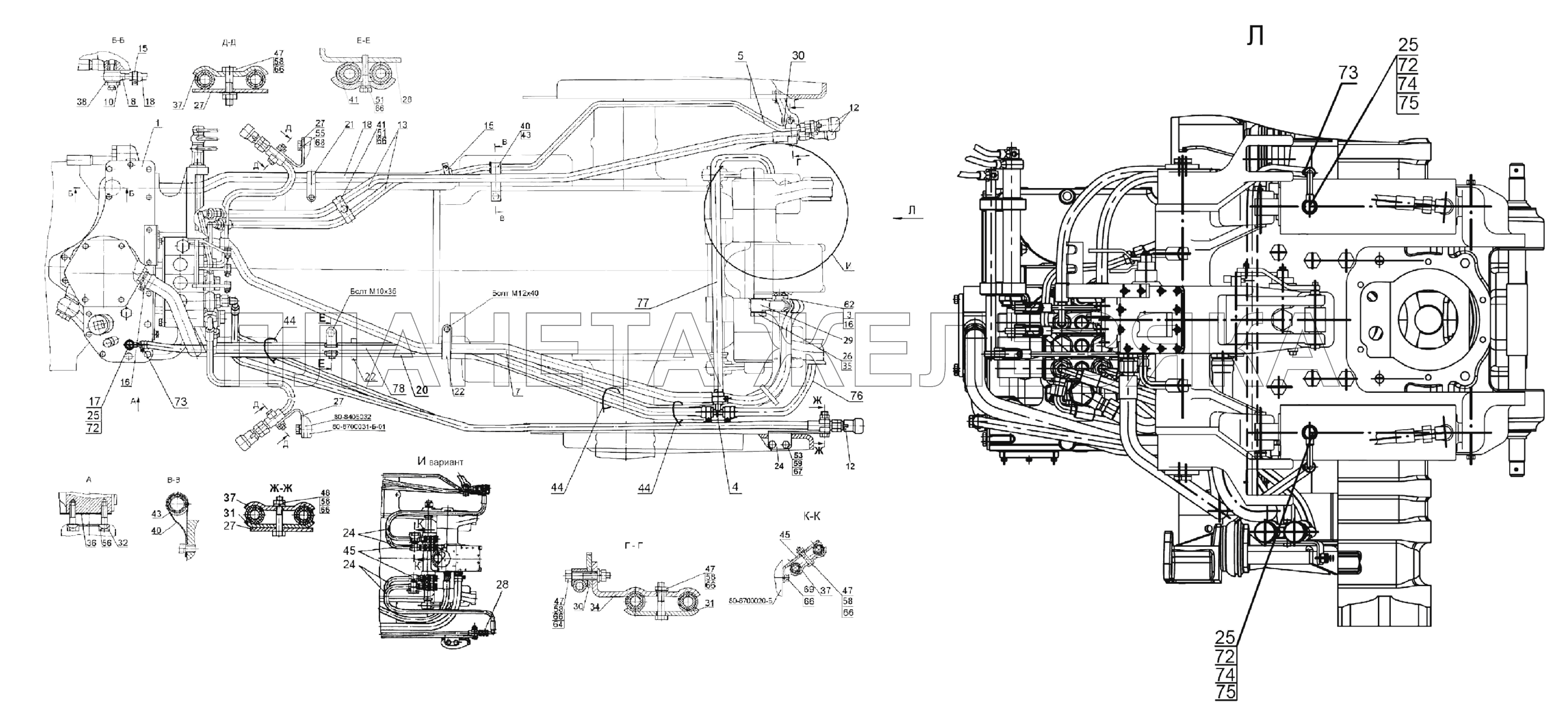

| 1 | Р1221-4600015 |
Корпус гидросистемы Подробнее |
|
|
| 3 | 85-4607034 |
Штуцер Подробнее |
|
|
| 4 | 3022-4607120 |
Тройник Подробнее |
|
|
| 5 | К1221-4607125 |
Труба Подробнее |
|
|
| 7 | 952-4607140-04 |
Рукав высокого давления Подробнее |
|
|
| 8 | С80-4607380 |
Труба Подробнее |
|
|
| 10 | 80-4607455 |
Болт Подробнее |
|
|
| 12 | М036.50Б.10 |
Корпус левый Подробнее |
|
|
| 12 | НР10-3МХ0041А0 | Муфта |
|
|
| 13 | П100-4607140 |
Рукав высокого давления Подробнее |
|
|
| 15 | 16-25/9-C6W |
Хомут «Норма» Подробнее |
|
|
| 15 | ХС-21 |
Хомут Подробнее |
|
|
| 16 | 25-40/9-C6W |
Хомут NORMA TORRO Подробнее |
|
|
| 16 | ХС-31 |
Хомут Подробнее |
|
|
| 17 | Ф80-3407720 |
Маслопровод Подробнее |
|
|
| 18 | К1221-4607011 |
Шланг Подробнее |
|
|
| 20 | П80-4607012 |
Шланг Подробнее |
|
|
| 21 | П80-4607013 |
Хомут Подробнее |
|
|
| 22 | П80-4607013-01 |
Хомут Подробнее |
|
|
| 24 | 680-4607140-06 |
Рукав высокого давления Подробнее |
|
|
 |
25 | Д18-051 |
Болт Подробнее |
|
| 26 | 40-4607037 |
Болт Подробнее |
|
|
| 27 | М80-4607017 |
Кронштейн Подробнее |
|
|
| 28 | М80-4607018 |
Кронштейн Подробнее |
|
|
| 28 | Н.036.02.002 |
Штуцер Подробнее |
|
|
| 29 | Р1221-4607070 |
Штуцер Подробнее |
|
|
| 30 | 85-4607431 |
Кронштейн Подробнее |
|
|
| 31 | 70-4607156 |
Планка Подробнее |
|
|
| 32 | 70-4607168 |
Пластина Подробнее |
|
|
| 34 | Н50-4607137 |
Кронштейн Подробнее |
|
|
| 35 | 40-4607033-А |
Шайба Подробнее |
|
|
| 35 | РМ24 |
Шайба Подробнее |
|
|
| 36 | 50-4608049 |
Прокладка Подробнее |
|
|
| 37 | 40-4607029-А |
Планка Подробнее |
|
|
| 37 | 40-4607029-А |
Планка Подробнее |
|
|
| 38 | 40-4607038-А |
Шайба Подробнее |
|
|
| 38 | РМ1/2 |
Шайба Подробнее |
|
|
| 40 | 70-1405112 |
Хомутик Подробнее |
|
|
 |
41 | 70-3407146 |
Планка Подробнее |
|
| 43 | 70-3506027 |
Втулка Подробнее |
|
|
| 44 | 80-3723045-01 |
Манжета Подробнее |
|
|
| 45 | 85-4607511 |
Кронштейн Подробнее |
|
|
| 47 | М8-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 47 | М8-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 48 | М8-6gx45.88.35.019 |
Болт Подробнее |
|
|
| 51 | М8-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 53 | М10-6gx25.88.35.019 |
Болт Подробнее |
|
|
| 55 | М12-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 56 | М14х1,5-6gx45.88.35.019 |
Болт Подробнее |
|
|
| 58 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 58 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 59 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 62 | 027-032-30-1-4 |
Кольцо Подробнее |
|
|
| 64 | С8.01.019 |
Шайба Подробнее |
|
|
| 66 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 66 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 68 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 69 | М8-6gx20.88.35.019 |
Болт Подробнее |
|
|
| 72 | РМ14 |
Шайба Подробнее |
|
|
| 73 | Хомут |
Хомут Подробнее |
|
|
| 74 | 822-4801190 |
Маслопровод Подробнее |
|
|
| 75 | Р1221-4607101 |
Штуцер Подробнее |
|
|
| 76 | Р1221-4607102 |
Шланг Подробнее |
|
|
| 77 | Р1221-4607103 |
Шланг Подробнее |
|
|
| 78 | Р1221-4607104 |
Шланг Подробнее |
|
