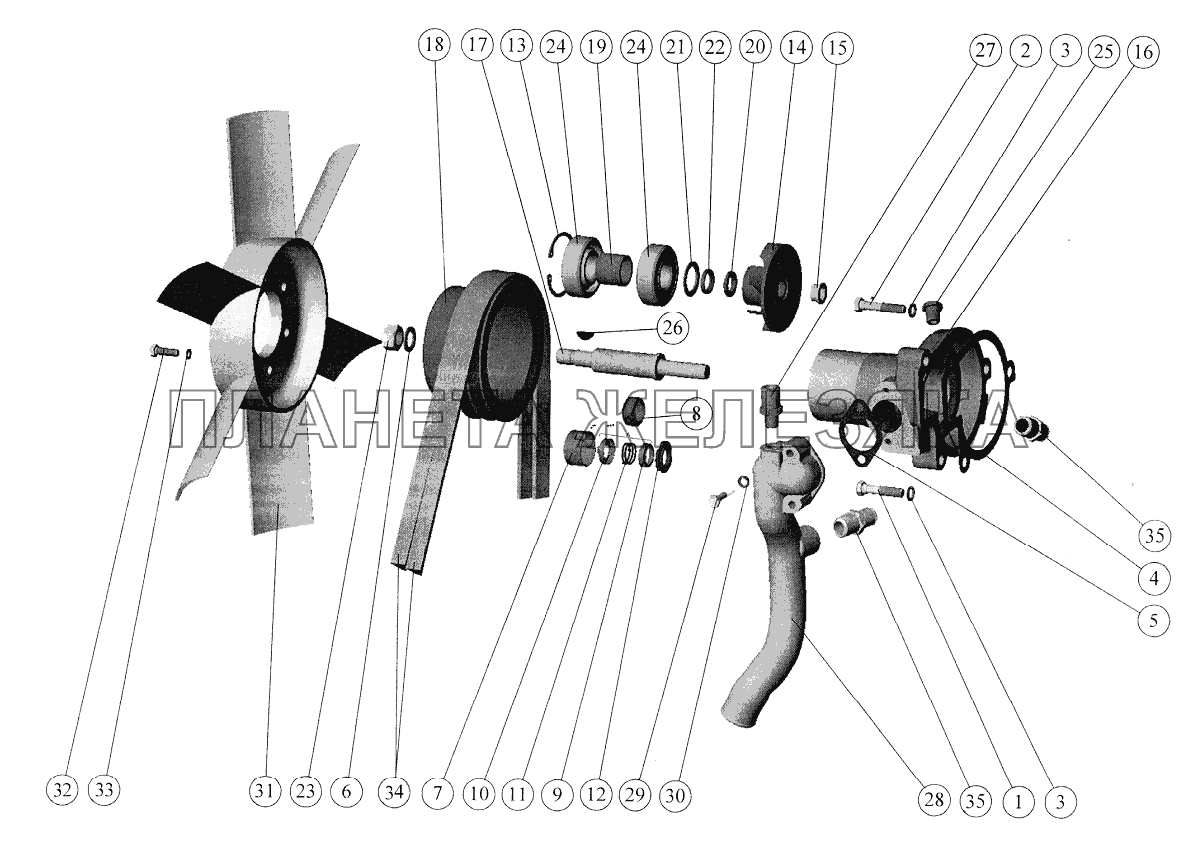

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
240-1307030 |
Уплотнение в сборе Подробнее |
||
| 240-1307040 |
Манжета в сборе Подробнее |
|
||
| 245-130700 |
Установка водяного насоса Подробнее |
|
||
| 245-1307000-10 |
Установка водяного насоса Подробнее |
|
||
 |
245-1307010-А1 |
Насос водяной Подробнее |
||
| 245-1307010-А1-06 |
Насос водяной Подробнее |
|
||
| 245-1307012-А1 |
Насос водяной Подробнее |
|
||
| 245-1307012-А1-10 |
Насос водяной Подробнее |
|
||
| 245-1307025-А |
Корпус водяного насоса Подробнее |
|
||
| 245-1307060-01 |
Патрубок водяного насоса Подробнее |
|
||
| 245-1307060-02 |
Патрубок водяного насоса Подробнее |
|
||
 |
50-1307044-Б |
Патрубок водяного насоса Подробнее |
||
| 50-1307044-Б-01 |
Патрубок водяного насоса Подробнее |
|
||
| 1 | М10-6gx45.88.35.016 |
Болт Подробнее |
|
|
| 2 | М10-6gx50.88.35.016 |
Болт Подробнее |
|
|
| 3 | 10.65Г.06 |
Шайба Подробнее |
|
|
 |
4 | 50-1307048-Б |
Прокладка Подробнее |
|
| 5 | 50-1307049-А |
Прокладка Подробнее |
|
|
| 6 | 50-1005161 |
Шайба Подробнее |
|
|
| 7 | 240-1307032 |
Обойма Подробнее |
|
|
| 8 | 240-1307038-Б |
Манжета Подробнее |
|
|
| 9 | 240-1307042 |
Каркас внутренний Подробнее |
|
|
| 10 | 240-1307046 |
Каркас наружный Подробнее |
|
|
| 11 | 2101-1307037 |
Каркас наружный Подробнее |
|
|
| 12 | 01-1328 |
Кольцо Подробнее |
|
|
| 13 | 240-1307064 |
Кольцо Подробнее |
|
|
| 14 | 240-1307074-В |
Крыльчатка Подробнее |
|
|
| 15 | 240-1307075 |
Заглушка Подробнее |
|
|
| 16 | 245-1307025-А-01 |
Корпус водяного насоса Подробнее |
|
|
| 17 | 245-1307052-Г |
Вал Подробнее |
|
|
| 18 | 245-1307162 |
Шкив Подробнее |
|
|
| 18 | 245-1307166 |
Шкив водяного насоса Подробнее |
|
|
| 19 | 245-1307084 |
Втулка Подробнее |
|
|
| 19 | 245-1307084-Б |
Втулка Подробнее |
|
|
| 20 | 245-1307094 |
Кольцо упорное Подробнее |
|
|
| 21 | 260-1307169 |
Втулка Подробнее |
|
|
| 22 | 260-1307171 |
Кольцо Подробнее |
|
|
| 23 | М16Х1,5-6Н.6.016 |
Гайка Подробнее |
|
|
 |
24 | 1160305 |
Подшипник Подробнее |
|
| 25 | КГ3/8dm.А12.016 |
Пробка Подробнее |
|
|
| 26 | Шпонка5x7,5 |
Шпонка Подробнее |
|
|
 |
27 | 245-1306027 |
Штуцер Подробнее |
|
| 28 | 50-1307044-В |
Патрубок водяного насоса Подробнее |
|
|
| 29 | М8-6gx45.88.35.016 |
Болт Подробнее |
|
|
| 30 | 50-1401067 |
Шайба Подробнее |
|
|
| 31 | 245-1308000-Е-01 |
Установка вентилятора Подробнее |
|
|
| 31 | 245-1308010-А |
Вентилятор Подробнее |
|
|
| 32 | М8-6gx25.88.35.016 |
Болт М8-6gx25.88.35.016 Подробнее |
|
|
| 33 | 8.65Г.06 |
Шайба Подробнее |
|
|
| 34 | 2КЛ.I-11x10-1250 |
Ремень Подробнее |
|
|
 |
35 | 245-1306031 |
Штуцер Подробнее |
