| ← Поршни и шатуны. Коленчатый вал и маховик (Д-245/Д-245С) (1025, 1025.2) | Распределительный механизм (Д-245/Д-245С/Д-245С2) → |

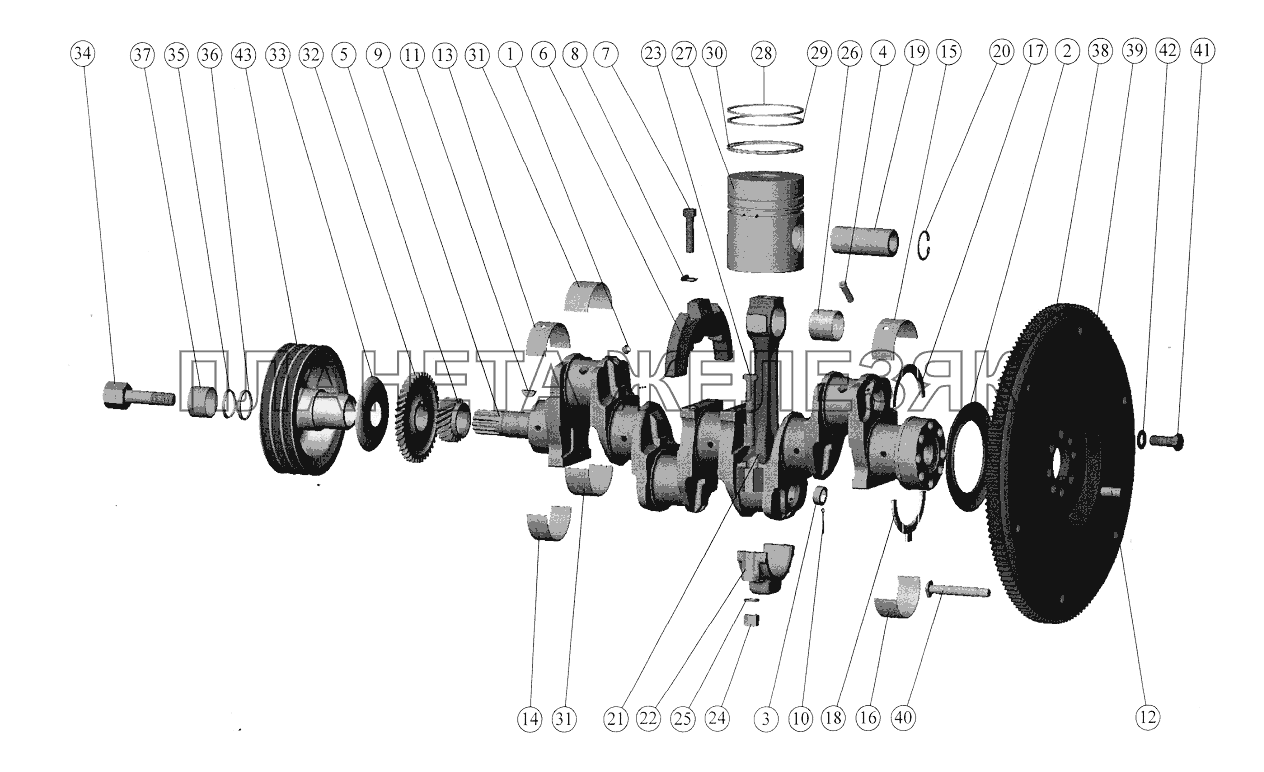

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 245-1004010-16 |
Поршень с шатуном Подробнее |
|
||
| 245-1005014-04 |
Вал коленчатый Подробнее |
|
||
| 245-1005015-12 |
Вал коленчатый Подробнее |
|
||
| 245-1005115-Б-02 |
Маховик Подробнее |
|
||
| А23.01-74-240сб.АС |
Комплект шатунных вкладышей Подробнее |
|
||
| А23.01-74-240Т |
Вкладыши шатунные Подробнее |
|
||
| А23.01-81-240сб.АС |
Комплект коренных вкладышей Подробнее |
|
||
| А23.01-81-240Т |
Вкладыши коренные Подробнее |
|
||
 |
1 | 50-1005021-А |
Заглушка Подробнее |
|
 |
2 | 50-1005043 |
Маслоотражатель Подробнее |
|
| 3 | 50-1005157-В |
Заглушка Подробнее |
|
|
| 4 | 50-1005191-А |
Трубка Подробнее |
|
|
 |
5 | 240-1005030-А |
Шестерня Подробнее |
|
| 5 | 240-1005030-А1 |
Шестерня распределения коленчатого вала Подробнее |
|
|
| 6 | 240-1005017 |
Противовес Подробнее |
|
|
| 7 | 240-1005018 |
Болт Подробнее |
|
|
| 8 | 240-1005024 |
Пластина стопорная Подробнее |
|
|
| 9 | 240-1005020-Б2-04 |
Вал коленчатый Подробнее |
|
|
| 10 | 4x22.016 |
Шплинт Подробнее |
|
|
| 11 | Шпонка6x9 |
Шпонка 6x9 Подробнее |
|
|
 |
12 | 50-1005019 |
Штифт Подробнее |
|
| 13 | А23.01-81.037 |
Вкладыш коренной Подробнее |
|
|
| 13 | А23.01-8116 |
Вкладыш коренной Подробнее |
|
|
| 14 | А23.01-81.038 |
Вкладыш коренной Подробнее |
|
|
| 14 | А23.01-8117 |
Вкладыш коренной Подробнее |
|
|
| 15 | А23.01-81.040 |
Вкладыш коренной Подробнее |
|
|
| 15 | А23.01-8118 |
Вкладыш коренной Подробнее |
|
|
| 16 | А23.01-81.039 |
Вкладыш коренной Подробнее |
|
|
| 16 | А23.01-8119 |
Вкладыш коренной Подробнее |
|
|
| 17 | А23.01-10401 |
Полукольцо Подробнее |
|
|
| 18 | А23.01-10403 |
Полукольцо Подробнее |
|
|
 |
19 | 50-1004042-А1 |
Палец поршневой Подробнее |
|
 |
20 | 240-1004022 |
Кольцо стопорное Подробнее |
|
 |
21 | 240-1004100-А |
Шатун в сборе Подробнее |
|
| 21 | 240-1004112-А |
Шатун Подробнее |
|
|
| 22 | 240-1004125-А |
Крышка шатуна Подробнее |
|
|
 |
23 | 50-1004182-А1 |
Болт Подробнее |
|
| 23 | 50-1004182-А2 |
Болт шатунный Подробнее |
|
|
 |
24 | 50-1004188 |
Гайка Подробнее |
|
| 25 | 245-1004190 |
Шайба Подробнее |
|
|
 |
26 | 240-1004115-А |
Втулка Подробнее |
|
| 27 | А260-1004021-Ж |
Поршень Подробнее |
|
|
| 28 | 24-110-30-01 |
Кольцо компрессионное Подробнее |
|
|
| 28 | 260-1004062 |
Кольцо компрессионное Подробнее |
|
|
| 29 | 260-1004063 |
Кольцо компрессионное Подробнее |
|
|
| 29 | 30-110-25-02 |
Кольцо компрессионное Подробнее |
|
|
| 30 | 260-1004080 |
Кольцо маслосъемное Подробнее |
|
|
| 30 | 64-110-50-02 |
Кольцо маслосъемное Подробнее |
|
|
| 31 | А23.01-74.014 |
Вкладыш Подробнее |
|
|
| 31 | А23.01-7403 |
Вкладыш шатунный Подробнее |
|
|
| 32 | 240-1005033-01 |
Шестерня Подробнее |
|
|
| 32 | 240-1005033-А-01 |
Шестерня привода масляного насоса ведущая Подробнее |
|
|
| 33 | 50-1005042-А |
Маслоотражатель коленчатого вала передний Подробнее |
|
|
| 34 | 245-1005054-Б |
Болт коленчатого вала Подробнее |
|
|
 |
35 | 245-1005132 |
Кольцо внутреннее Подробнее |
|
 |
36 | 245-1005133 |
Кольцо наружное Подробнее |
|
 |
37 | 245-1005134 |
Втулка Подробнее |
|
| 38 | 50-1005121-А |
Венец маховика Подробнее |
|
|
| 39 | 240-1005114-А-10 |
Маховик Подробнее |
|
|
| 39 | 240-1005114-А1-10 |
Маховик Подробнее |
|
|
| 39 | 240-1005120 |
Маховик Подробнее |
|
|
| 39 | 240-1005120-А |
Маховик Подробнее |
|
|
| 40 | 245-1005122 |
Палец Подробнее |
|
|
 |
41 | 50-1005127-А |
Болт Подробнее |
|
 |
42 | 48-1002318 |
Шайба Подробнее |
|
| 43 | 240-1005131-З |
Шкив коленчатого вала Подробнее |
|
