| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

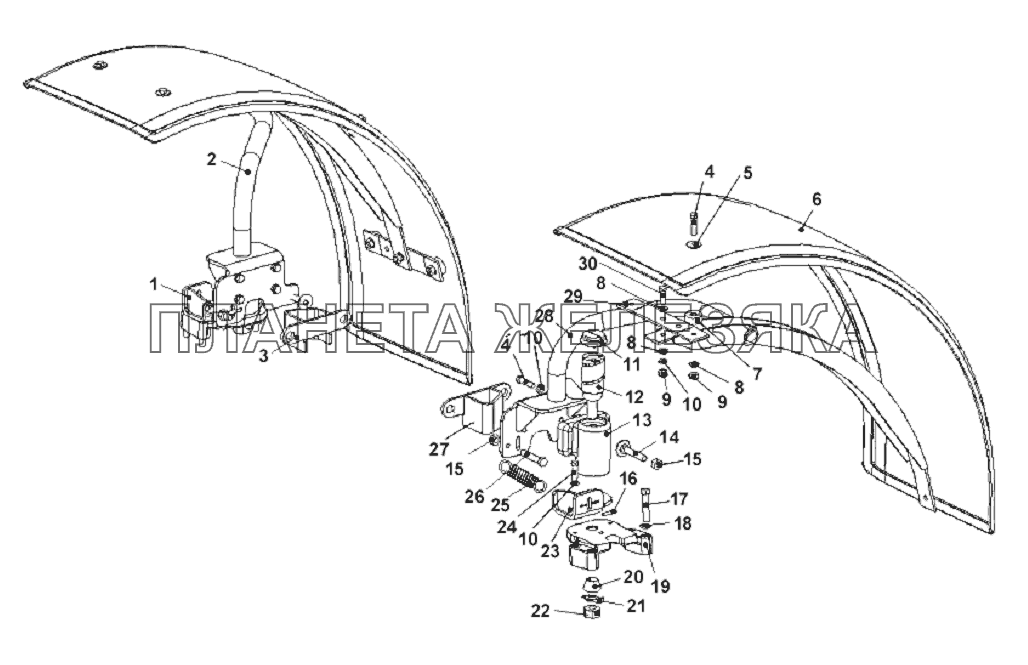

| 822-8403100/-01 |
Крыло Подробнее |
|
||
| 1 | 822-8403110-01 |
Кронштейн Подробнее |
|
|
| 2 | 822-8403115-01 |
Стойка Подробнее |
|
|
| 3 | 822-8403120 |
Упор Подробнее |
|
|
| 4 | БолтМ10-6gx40.88.35.019 |
Болт Подробнее |
|
|
| 5 | ШайбаС10.01.019 |
Шайба С10.01.019 Подробнее |
|
|
| 6 | 822-8403114 |
Крыло Подробнее |
|
|
| 7 | 80-4616017 |
Ролик Подробнее |
|
|
| 8 | ШайбаС10.01.019 |
Шайба С10.01.019 Подробнее |
|
|
| 9 | ГайкаМ10-6Н.6.019 |
Гайка Подробнее |
|
|
| 10 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 11 | 822-8403109 |
Заглушка Подробнее |
|
|
| 12 | 822-8403107 |
Ось Подробнее |
|
|
| 13 | 822-8403106 |
Кронштейн Подробнее |
|
|
| 14 | 822-8403130 |
Упор Подробнее |
|
|
| 15 | ГайкаМ12-6Н.6.019 |
Гайка Подробнее |
|
|
| 16 | 822-8403101 |
Штифт Подробнее |
|
|
| 17 | БолтМ12-6gx60.88.35.019 |
Болт М12-6gx60.88.35.019 Подробнее |
|
|
| 18 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 19 | 822-8403108 |
Основание Подробнее |
|
|
| 20 | 822-8403129 |
Втулка Подробнее |
|
|
| 21 | Шайба20.ОТ |
Шайба Подробнее |
|
|
| 22 | ГайкаМ20-6Н.6.019 |
Гайка Подробнее |
|
|
| 23 | 822-8403110 |
Кронштейн Подробнее |
|
|
| 24 | БолтМ10-6gx35.88.35.019 |
Болт М10-6gx35.88.35.019 Подробнее |
|
|
| 25 | 822-8403102 |
Пружина Подробнее |
|
|
| 26 | БолтМ12-6gx50.88.35.019 |
Болт Подробнее |
|
|
| 27 | 822-8403120-01 |
Упор Подробнее |
|
|
| 28 | 822-8403115 |
Стойка Подробнее |
|
|
| 29 | 822-8403104 |
Полоса Подробнее |
|
|
| 30 | БолтМ10-6gx30.88.35.019 |
Болт Подробнее |
|
