| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

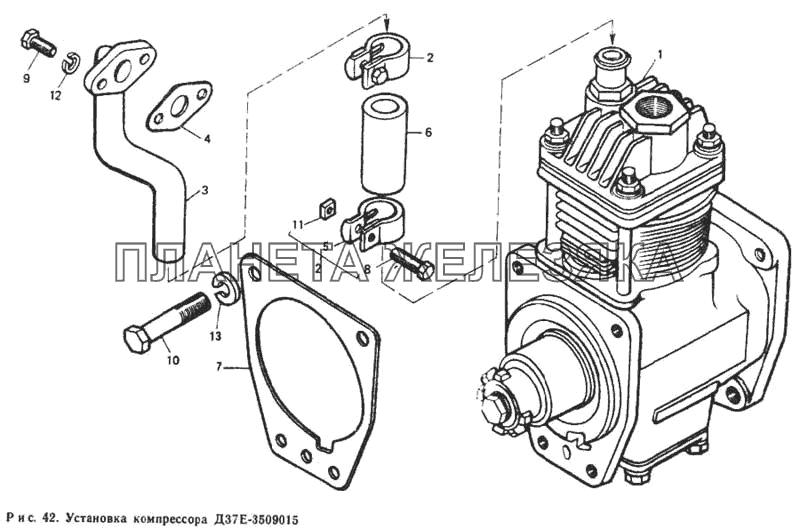

| Д37Е-3509015 |
Установка компрессора Подробнее |
|
||
| 1 | А29.02.000 |
Компрессор ТУ 23.1.293-79 Подробнее |
|
|
| 2 | Д120-1405070-10 |
Хомут д. 25 Подробнее |
|
|
| 3 | Д37Е-3509230 |
Трубка впускная Подробнее |
|
|
| 4 | Д21-1008036 |
Прокладка Подробнее |
|
|
| 5 | Д120-1405071-10 |
Хомут д. 25 Подробнее |
|
|
| 6 | Д37Е-1405092 |
Трубка соединительная Подробнее |
|
|
| 7 | Д37Е-3509033 |
Прокладка Подробнее |
|
|
| 8 | 47 9427 1009 |
Болт М6-6gх25.88.35.019 ГОСТ 7798-70 Подробнее |
|
|
| 9 | 47 9367 1005 |
Болт 4М8-6gх18.88.35.019 ГОСТ 7796-70 Подробнее |
|
|
| 10 | 47 9315 1058 |
Болт 4М10-6gх65.58.019 ГОСТ 7795-70 Подробнее |
|
|
| 11 | 47 9953 1001 |
Гайка М6-6Н.6.019 ОСТ 23.1.414-81 Подробнее |
|
|
| 12 | 45 9816 6067 |
Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Подробнее |
|
|
| 13 | 45 9816 6067 |
Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Подробнее |
|
