| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

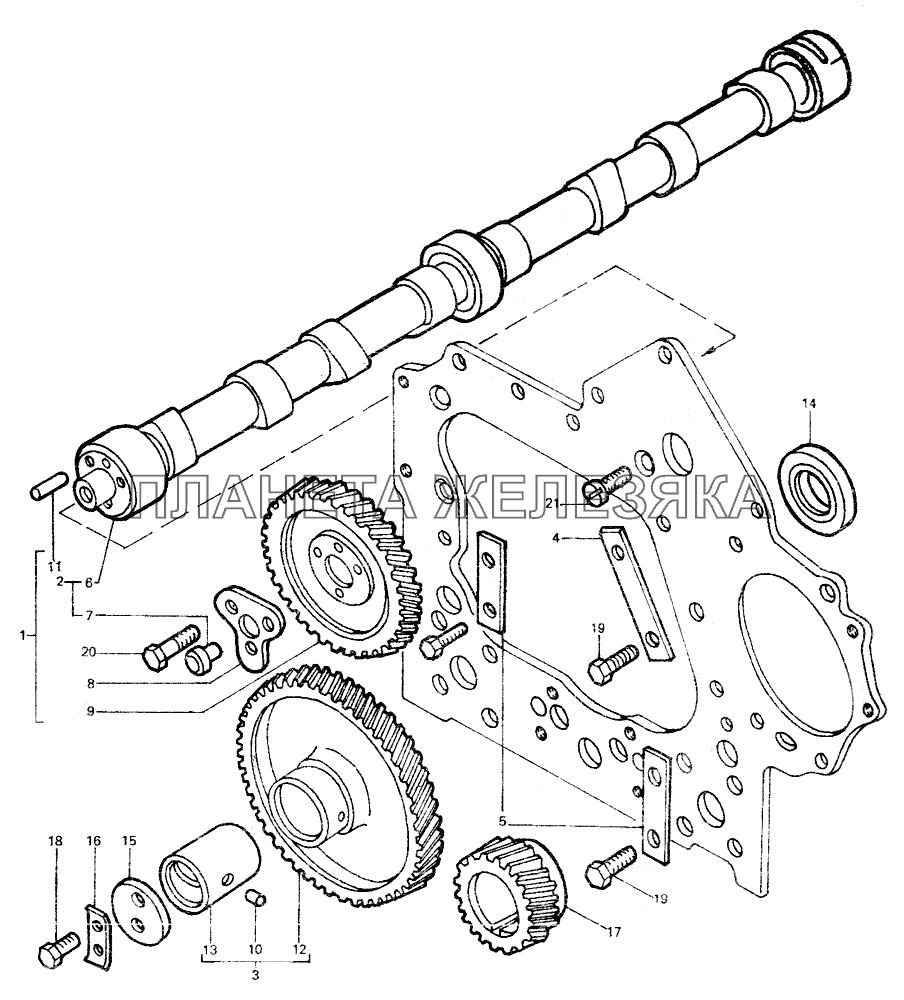

| Д144-0000150 |
Распределительный вал и шестерни газораспределения Подробнее |
|
||
| 1 | Д37М-1006010-А2 |
Вал распределительный Подробнее |
|
|
| 2 | Д37М-1006020-А |
Вал распределительный с упорным подшипником Подробнее |
|
|
| 3 | Д37М-1006240-А8 |
Шестерня распределения паразитная (z=51) Подробнее |
|
|
| 4 | Д30-1002185-А |
Пластина замковая средняя Подробнее |
|
|
| 5 | Д30-1002194-А |
Пластина замковая крайняя Подробнее |
|
|
| 6 | Д37М-1006015-А3 |
Вал распределительный Подробнее |
|
|
| 7 | Д30-1006025 |
Подшипник упорный Подробнее |
|
|
| 8 | Д30-1006027-А2 |
Шайба замковая Подробнее |
|
|
| 9 | Д30-1006214-А2 |
Шестерня распределения ведомая (z=40) Подробнее |
|
|
| 10 | Д37М-1006216-Б |
Штифт Подробнее |
|
|
| 11 | Д30-1006217 |
Штифт Подробнее |
|
|
| 12 | Д37М-1006244-А4 |
Шестерня паразитная Подробнее |
|
|
| 13 | Д30-1006246-А2 |
Втулка паразитной шестерни Подробнее |
|
|
| 14 | Д37М-1006254-А2 |
Шайба упорная Подробнее |
|
|
| 15 | Д30-1006255 |
Шайба паразитной шестерни упорная Подробнее |
|
|
| 16 | Д30-1006257-А |
Шайба замковая Подробнее |
|
|
| 17 | Д30-1006285-А2 |
Шестерня распределения ведущая (z=20) Подробнее |
|
|
| 18 | 4М8-6gх16.88.019 |
Болт Подробнее |
|
|
| 19 | 4М8-6gх20.88.019 |
Болт Подробнее |
|
|
| 20 | 4М8-6gх30.88.019 |
Болт Подробнее |
|
|
| 21 | В.М8-6gх18.58.019 |
Винт Подробнее |
|
