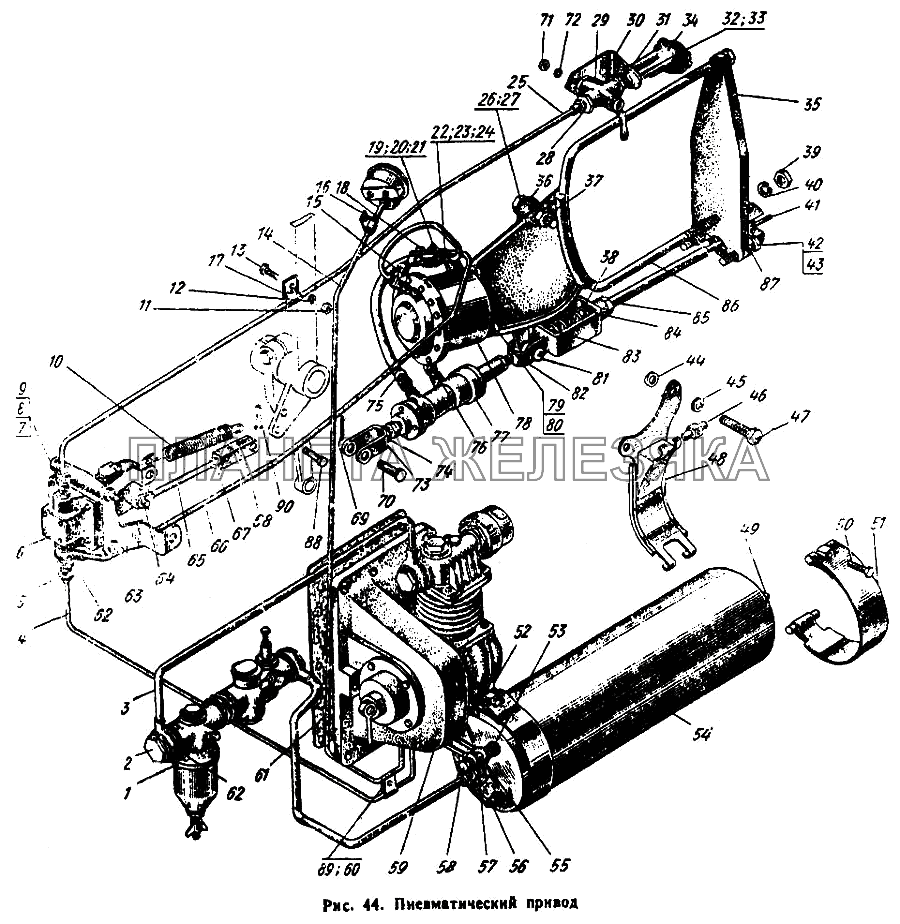

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 43-3504030 СБ |
Седло с планкой Подробнее |
|
||
| 45-3504030 СБ |
Седло с планкой Подробнее |
|
||
| 45-3505015 СБ |
Пневмопривод к тормозам прицепа Подробнее |
|
||
| 45-3505015 СБ |
Пневмопривод к тормозам прицепа Подробнее |
|
||
| 45-3505020 СБ |
Толкатель поршня Подробнее |
|
||
| 45-3505050 СБ |
Клапан усилителя с вилками и штуцерами Подробнее |
|
||
| 45-3505050 СБ |
Клапан усилителя с вилками и штуцерами Подробнее |
|
||
| 45-3505080-Б1 СБ |
Трубопровод тормозной кран-клапан Подробнее |
|
||
| 45-3505090 СБ |
Трубопровод клапан тормозная камера Подробнее |
|
||
| 45-3505091 |
Штифт Подробнее |
|
||
| 45-3512020 |
Головка с краном и крон штейном Подробнее |
|
||
| 45-3513005 |
Баллон Подробнее |
|
||
| 45-3513005 СБ |
Баллон Подробнее |
|
||
| 45-3521020 СБ |
Головка с краном и кронштейном Подробнее |
|
||
| 45-3522000 СБ |
Установка тормозного крана Подробнее |
|
||
| 45-3522050 СБ |
Кран тормозной Подробнее |
|
||
| 45-3522060 СБ |
Тяга Подробнее |
|
||
| 787-3505086 СБ |
Седло и фиксатор главного цилиндра тормоза Подробнее |
|
||
| 787-3505088-А |
Седло Подробнее |
|
||
| 787-3505092 |
Пружина фиксатора Подробнее |
|
||
| ПГК-12Х32 | Палец 12Х32 |
|
||
| 1 | 45-3512010 |
Регулятор давления со стаканом отбора воздуха Подробнее |
|
|
| 2 | 45-3506004 |
Болт специальный Подробнее |
|
|
| 3 | 45-3506100 СБ |
Трубопровод Подробнее |
|
|
| 4 | 45-3506070-Б СБ |
Трубопровод Подробнее |
|
|
| 5 | 45-3506007 |
Штуцер Подробнее |
|
|
| 6 | 7916-300-0000 СБ |
Кран тормозной Подробнее |
|
|
| 7 | БП-10Х100 |
Болт М10Х100 Подробнее |
|
|
| 8 | ГПШ-М10 |
Гайка М10 Подробнее |
|
|
| 9 | ШП-10 |
Шайба 10 Подробнее |
|
|
| 10 | 45-3522001 |
Пружина Подробнее |
|
|
| 11 | Гайка М8 |
Гайка М8 Подробнее |
|
|
| 12 | Шайба 8 |
Шайба 8 Подробнее |
|
|
| 13 | Болт М8Х16 |
Болт М8Х16 Подробнее |
|
|
| 14 | 45-3506050 СБ |
Трубопровод манометра воздуха Подробнее |
|
|
| 15 | 45-3505081 |
Шланг соединительный Подробнее |
|
|
| 16 | 40-3723062 |
Прокладка Подробнее |
|
|
| 17 | ХПО-14Х27Х10 |
Хомут 14Х27Х10 Подробнее |
|
|
| 18 | ХС-18 |
Хомутик стяжной универсальный Подробнее |
|
|
| 19 | Болт М8Х30 |
Болт М8Х30 Подробнее |
|
|
| 20 | Гайка М8 |
Гайка М8 Подробнее |
|
|
| 21 | Шайба 8 |
Шайба 8 Подробнее |
|
|
| 22 | 45-3505042 |
Кронштейн шлангов Подробнее |
|
|
| 23 | 45-3505043 |
Прижим Подробнее |
|
|
| 24 | Болт 3М14Х5 |
Болт 3М14Х5 Подробнее |
|
|
| 25 | 45-3506080-Б СБ |
Трубопровод Подробнее |
|
|
| 26 | 45-3505041 |
Ось Подробнее |
|
|
| 27 | ТШУ-1/8"Х90 |
Масленка II-А-90 Подробнее |
|
|
| 28 | 45-3521023 |
Ниппель конечный Подробнее |
|
|
| 29 | 200-3520010 |
Кран разобщительный Подробнее |
|
|
| 30 | 45-3521030 |
Кронштейн Подробнее |
|
|
| 31 | 45-3521028 |
Штуцер Подробнее |
|
|
| 32 | Шайба 22 |
Шайба 22 Подробнее |
|
|
| 33 | Гайка М22 |
Гайка М22 Подробнее |
|
|
| 34 | 200-3521010-Г |
Головка соединительная Подробнее |
|
|
| 35 | 40-3508019-А |
Планка Подробнее |
|
|
| 36 | 45-3505044-Б |
Рычаг Подробнее |
|
|
| 37 | Гайка М20 |
Гайка М20 Подробнее |
|
|
| 38 | 45-3504023 |
Стакан пружины Подробнее |
|
|
| 39 | Гайка М16 |
Гайка М16 Подробнее |
|
|
| 40 | Шайба 16 |
Шайба 16 Подробнее |
|
|
| 41 | 45-3505022 |
Толкатель поршня Подробнее |
|
|
| 42 | Болт М10Х30 |
Болт М10Х30 Подробнее |
|
|
| 43 | Шайба 10 |
Шайба 10 Подробнее |
|
|
| 44 | 45-3506013 |
Шайба Подробнее |
|
|
| 45 | Шайба 14 |
Шайба 14 Подробнее |
|
|
| 46 | 45-3506016 |
Палец Подробнее |
|
|
| 47 | Болт М14Х65 |
Болт М14Х65 Подробнее |
|
|
| 48 | 45-3506110 СБ |
Кронштейн задний Подробнее |
|
|
| 49 | Пробка КГ 3/8" |
Пробка КГ 3/8" Подробнее |
|
|
| 50 | Болт М10Х75 |
Болт М10Х75 Подробнее |
|
|
| 51 | 45-3506130 СБ |
Лента стяжная Подробнее |
|
|
| 52 | 45-3506120 СБ |
Кронштейн передний Подробнее |
|
|
| 53 | 45-3506002 |
Штуцер Подробнее |
|
|
| 54 | 45-3513010 СБ |
Баллон Подробнее |
|
|
| 55 | Д18-055А |
Кольцо уплотнительное Подробнее |
|
|
| 56 | Кран КР 21/4" |
Кран КР 21/4" Подробнее |
|
|
| 57 | 45-3506005 |
Штуцер Подробнее |
|
|
| 58 | 45-3506015 |
Болт специальный Подробнее |
|
|
| 59 | 45-3509010 СБ |
Компрессор с механизмом отклонения Подробнее |
|
|
| 60 | 45-3506006 |
Хомут Подробнее |
|
|
| 61 | 36-1701455 |
Прокладка крышки люка Подробнее |
|
|
| 62 | 45-3512013 |
Шайба Подробнее |
|
|
| 63 | 45-3522051 |
Кронштейн Подробнее |
|
|
| 64 | Шплинт 2Х16 |
Шплинт 2Х16 Подробнее |
|
|
| 65 | 45-3522061 |
Тяга Подробнее |
|
|
| 66 | 45-3505085-Б1 СБ |
Трубопровод Подробнее |
|
|
| 67 | Гайка М8 |
Гайка М8 Подробнее |
|
|
| 68 | 45-1108042 |
Вилка Подробнее |
|
|
| 69 | Ш-3,2Х20 |
Шплинт 3,2Х20 Подробнее |
|
|
| 70 | Нормаль МТЗ-ОГК |
Нормаль МТЗ-ОГК Подробнее |
|
|
| 71 | Гайка М10 |
Гайка М10 Подробнее |
|
|
| 72 | Шайба 10 |
Шайба 10 Подробнее |
|
|
| 73 | 36-3503036-А |
Вилка тяги регулировочная Подробнее |
|
|
| 74 | Гайка М12 |
Гайка М12 Подробнее |
|
|
| 75 | 45-3505082 СБ |
Трубопровод Подробнее |
|
|
| 76 | 45-3505053 |
Ниппель Подробнее |
|
|
| 77 | 45-3505060 СБ |
Клапан усилителя Подробнее |
|
|
| 78 | 45-3519010 СБ |
Камера тормозная Подробнее |
|
|
| 79 | Болт М12Х45 |
Болт М12Х45 Подробнее |
|
|
| 80 | Шайба 12 |
Шайба 12 Подробнее |
|
|
| 81 | 45-3522013 |
Ось Подробнее |
|
|
| 82 | 45-3505051 |
Вилка клапана Подробнее |
|
|
| 83 | 45-3504024 |
Упор Подробнее |
|
|
| 84 | 50-1602032 |
Пружина Подробнее |
|
|
| 85 | Гайка М16 |
Гайка М16 Подробнее |
|
|
| 86 | 45-3505070 СБ |
Кронштейн Подробнее |
|
|
| 87 | 787-3505090-А |
Фиксатор Подробнее |
|
|
| 88 | ПГК-8Х22 |
Палец 8Х22 нормаль МТЗ ОГК Подробнее |
|
|
| 89 | 36-1104014 |
Трубка изоляционная Подробнее |
|
|
| 90 | Ш-3,2Х20 |
Шплинт 3,2Х20 Подробнее |
|
|
| 90 | Шплинт 3,2Х20 |
Шплинт 3,2Х20 Подробнее |
|
