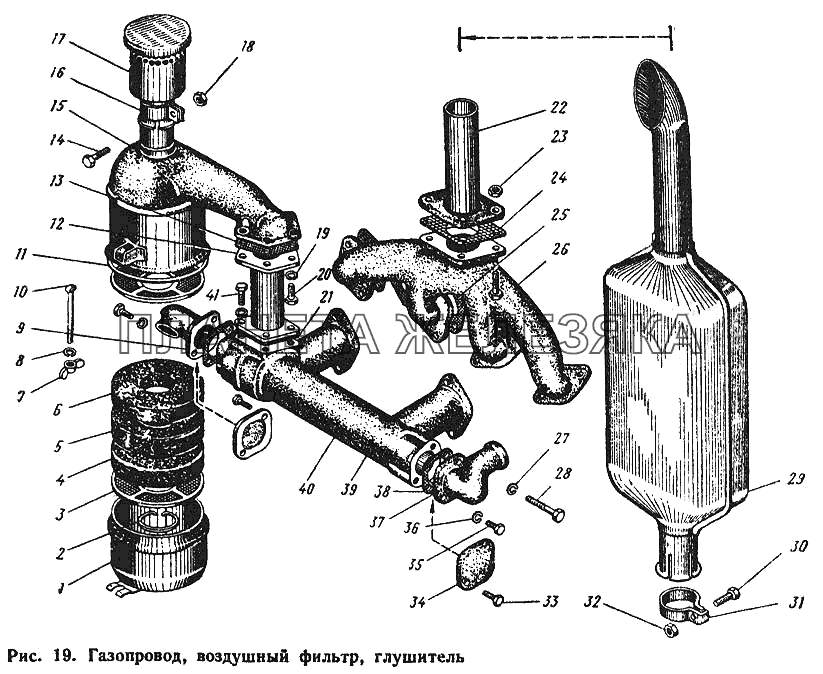

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 60-1205015-А СБ |
Глушитель в сборе Подробнее |
|
||
| 60-1205015-А СБ |
Глушитель в сборе Подробнее |
|
||
| Д65-1109010 СБ |
Установка воздухоочистителя, всасывающего и выхлопного коллекторов Подробнее |
|
||
| Д65-1109012 СБ |
Воздухоочиститель в сборе Подробнее |
|
||
| Д65-1109012 СБ |
Воздухоочиститель в сборе Подробнее |
|
||
| Д65-1109012 СБ |
Воздухоочиститель в сборе Подробнее |
|
||
| Д65А-1109010 СБ |
Установка воздухоочистителя, всасывающего и выхлопного коллекторов Подробнее |
|
||
| 1 | 48-1109250-Б СБ |
Поддон воздухоочистителя в сборе Подробнее |
|
|
| 2 | Д48-1109-6 |
Кольцо стопорное Подробнее |
|
|
| 3 | 50-1109090-А СБ |
Обойма с сеткой в сборе Подробнее |
|
|
| 4 | 50-1109167-А |
Элемент фильтрующий нижний Подробнее |
|
|
| 5 | 50-1109166-А |
Элемент фильтрующий средний Подробнее |
|
|
| 6 | Д48-1109-3 зам |
Элемент фильтрующий верхний Подробнее |
|
|
| 7 | Гайка М6 |
Гайка М6 Подробнее |
|
|
| 8 | Шайба 6 |
Шайба 6 Подробнее |
|
|
| 9 | 65-1008155 |
Патрубок выхлопной Подробнее |
|
|
| 10 | 36-1109262 |
Болт стяжной Подробнее |
|
|
| 11 | 36-2403054 |
Кольцо уплотнительное Подробнее |
|
|
| 12 | 36-1109190 СБ |
Патрубок воздухоочистителя в сборе Подробнее |
|
|
| 12 | 36-1109190 СБ |
Патрубок воздухоочистителя в сборе Подробнее |
|
|
| 13 | 36-1109196 |
Прокладка головки воздухоочистителя Подробнее |
|
|
| 13 | 36-1109196 |
Прокладка головки воздухоочистителя Подробнее |
|
|
| 14 | Болт М10Х30 |
Болт М10Х30 Подробнее |
|
|
| 15 | Д65-1109035 СБ |
Корпус воздухоочистителя в сборе Подробнее |
|
|
| 16 | 36-1109208-А |
Хомут трубы Подробнее |
|
|
| 17 | 48-1109150 СБ |
Фильтр грубой очистки Подробнее |
|
|
| 18 | Гайка 2М10 |
Гайка 2М10 Подробнее |
|
|
| 19 | Шайба 10 |
Шайба 10 Подробнее |
|
|
| 19 | Шайба 10 |
Шайба 10 Подробнее |
|
|
| 20 | Болт М10Х30 |
Болт М10Х30 Подробнее |
|
|
| 20 | Болт М10Х30 |
Болт М10Х30 Подробнее |
|
|
| 21 | 36-1109197 |
Прокладка всасывающего коллектора Подробнее |
|
|
| 21 | 36-1109197 |
Прокладка всасывающего коллектора Подробнее |
|
|
| 22 | Д65-05-С13-А1 СБ |
Патрубок выхлопной в сборе Подробнее |
|
|
| 22 | Д65-05-С13-А1 СБ |
Патрубок выхлопной в сборе Подробнее |
|
|
| 23 | Гайка 2М10 |
Гайка 2М10 Подробнее |
|
|
| 23 | Гайка 2М10 |
Гайка 2М10 Подробнее |
|
|
| 24 | А05-085 |
Прокладка Подробнее |
|
|
| 24 | А05-085 |
Прокладка Подробнее |
|
|
| 25 | А05-036 |
Прокладка всасывающего и выхлопного коллекторов Подробнее |
|
|
| 25 | А05-036 |
Прокладка всасывающего и выхлопного коллекторов Подробнее |
|
|
| 26 | А05-062 |
Коллектор выхлопной Подробнее |
|
|
| 26 | А05-062 |
Коллектор выхлопной Подробнее |
|
|
| 27 | Шайба 8 |
Шайба 8 Подробнее |
|
|
| 27 | Шайба 8 |
Шайба 8 Подробнее |
|
|
| 28 | Болт М8Х65 |
Болт М8Х65 Подробнее |
|
|
| 29 | 60-1205015-А СБ |
Глушитель в сборе Подробнее |
|
|
| 29 | 60-1205015-А СБ |
Глушитель в сборе Подробнее |
|
|
| 30 | Болт М10Х35 |
Болт М10Х35 Подробнее |
|
|
| 31 | А05-027-1 |
Хомут Подробнее |
|
|
| 32 | Гайка 2М10 |
Гайка 2М10 Подробнее |
|
|
| 33 | Болт М8Х20 |
Болт М8Х20 Подробнее |
|
|
| 34 | 36-1008022 |
Фланец Подробнее |
|
|
| 35 | Болт М8Х25 |
Болт М8Х25 Подробнее |
|
|
| 36 | Шайба 8 |
Шайба 8 Подробнее |
|
|
| 36 | Шайба 8 |
Шайба 8 Подробнее |
|
|
| 37 | Д65-1008016-А |
Патрубок Подробнее |
|
|
| 38 | 36-1008017-Б |
Прокладка патрубка Подробнее |
|
|
| 38 | 36-1008017-Б |
Прокладка патрубка Подробнее |
|
|
| 39 | 36-1008013-Б СБ |
Коллектор всасывающий в сборе Подробнее |
|
|
| 40 | 36-1008021-Б1 |
Коллектор всасывающий Подробнее |
|
|
| 41 | Болт М10Х25 |
Болт М10Х25 Подробнее |
|
|
| 41 | Болт М10Х25 |
Болт М10Х25 Подробнее |
|
