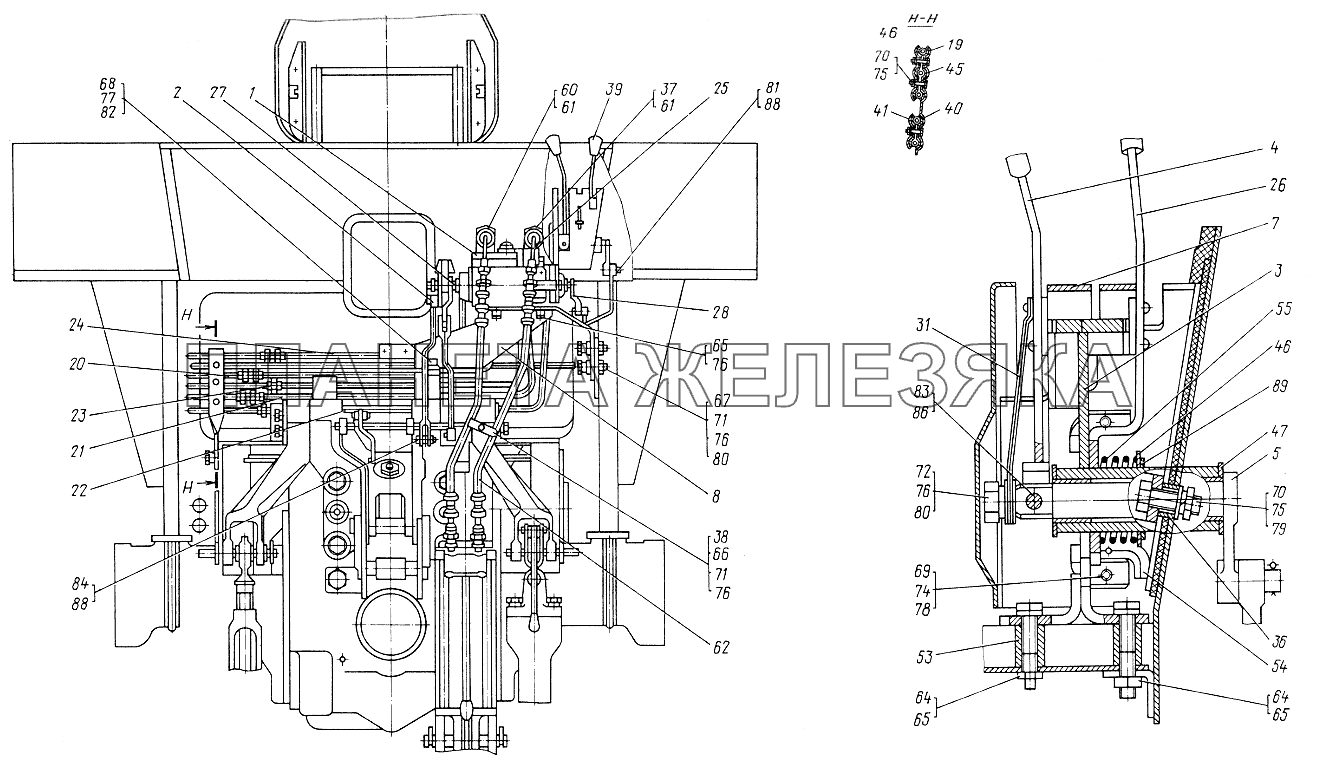

| ← Установка регулятора силового и позиционного регулирования | Регулятор силового и позиционного регулирования → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | Р50-4614020-Б-01 |
Регулятор Подробнее |
|
|
| 1 | Р50-4614020-Б-02 |
Регулятор Подробнее |
|
|
| 2 | 45Т-4614030 |
Рычаг силовой с пальцем Подробнее |
|
|
| 3 | 45Т-4616030-В-01 |
Сектор Подробнее |
|
|
| 4 | 45Т-4616040-Б-01 |
Рукоятка Подробнее |
|
|
| 5 | 45Т-4616110-Б |
Валике рычагом Подробнее |
|
|
| 7 | 45Т-4616130-01 |
Кожухе упорами Подробнее |
|
|
| 8 | 45Т-4616140-01 |
Кронштейн Подробнее |
|
|
| 19 | 45Т-4616270-Б |
Кронштейн Подробнее |
|
|
| 20 | 45Т-4616310-01 |
Трубопровод опускания Подробнее |
|
|
| 21 | 45Т-4616320-01 |
Труба подъема Подробнее |
|
|
| 22 | 45Т-4616330-01 |
Труба сливная задняя Подробнее |
|
|
| 23 | 45Т-4616360-01 |
Труба управления задняя Подробнее |
|
|
| 24 | 45Т-4616380-01 |
Труба нагнетательная задняя Подробнее |
|
|
| 25 | 45Т-4616390-01 |
Труба Подробнее |
|
|
| 26 | 45Т-1108260-Б-01 |
Рукоятка Подробнее |
|
|
| 27 | 45Т-4614012 |
Рычаг позиционный Подробнее |
|
|
| 28 | 45Т-4614013-Б |
Рычаг гильзы Подробнее |
|
|
| 31 | 45Т-4616027 |
Пластина Подробнее |
|
|
| 36 | 45Т-6800009 |
Втулка Подробнее |
|
|
| 37 | 45-4607032 |
Болт поворотного угольника Подробнее |
|
|
| 38 | 40-4603056-Б |
Планка крепления рукавов Подробнее |
|
|
| 39 | А61.01.014 |
Рукоятка Подробнее |
|
|
| 40 | 45-4607186 |
Прокладка Подробнее |
|
|
| 40 | 45-4607186-02 |
Прокладка Подробнее |
|
|
| 41 | 45-4607187 |
Планка крепления маслопроводов Подробнее |
|
|
| 43 | 45-4607208 |
Планка Подробнее |
|
|
| 45 | 45-4607211 |
Прокладка Подробнее |
|
|
| 45 | 45-4607211-02 |
Прокладка Подробнее |
|
|
| 46 | 45-4607224 |
Шайба Подробнее |
|
|
| 47 | 45-4607229 |
Втулка Подробнее |
|
|
| 53 | 45-1108012 |
Втулка Подробнее |
|
|
| 54 | 45Т-1108202-Б |
Тяга Подробнее |
|
|
| 55 | 45Т-1108253 |
Пружина Подробнее |
|
|
| 60 | Н.036.27.008 |
Болт Подробнее |
|
|
| 60 | Н.036.27.008-02 |
Болт Подробнее |
|
|
| 61 | Н.036.28.004 |
Шайба Подробнее |
|
|
| 61 | Н.036.28.004-02 |
Шайба Подробнее |
|
|
| 62 | Н.036.83.030 |
Рукав высокого давления Подробнее |
|
|
| 62 | Н.036.83.030-01 |
Рукав высокого давления Подробнее |
|
|
| 64 | М8х40.7796 |
Болт Подробнее |
|
|
| 65 | М10х20.7796 |
Болт Подробнее |
|
|
| 66 | М10х30.7796 |
Болт Подробнее |
|
|
| 67 | М10х35.7796 |
Болт Подробнее |
|
|
| 68 | М24х1,5х55.7796 |
Болт Подробнее |
|
|
| 69 | М6х10.17473 |
Винт Подробнее |
|
|
| 70 | М8.5915 |
Гайка Подробнее |
|
|
| 71 | М10.5915 |
Гайка Подробнее |
|
|
| 72 | М10.5916 |
Гайка низкая Подробнее |
|
|
| 74 | 6.65Г |
Шайба Подробнее |
|
|
| 75 | 8.65Г |
Шайба Подробнее |
|
|
| 76 | 10.65Г |
Шайба Подробнее |
|
|
| 77 | 24.65Г |
Шайба Подробнее |
|
|
| 78 | 6.02 |
Шайба Подробнее |
|
|
| 79 | 8.02 |
Шайба Подробнее |
|
|
| 80 | 10.02 |
Шайба Подробнее |
|
|
| 81 | 12.02 |
Шайба Подробнее |
|
|
| 82 | 24.02 |
Шайба Подробнее |
|
|
| 83 | 6-8h11х30 |
Ось Подробнее |
|
|
| 84 | 6-12h12х32 |
Ось Подробнее |
|
|
| 86 | 2х14 |
Шплинт Подробнее |
|
|
| 88 | 3,2х25 |
Шплинт Подробнее |
|
|
| 89 | А34.65Г |
Кольцо Подробнее |
|
