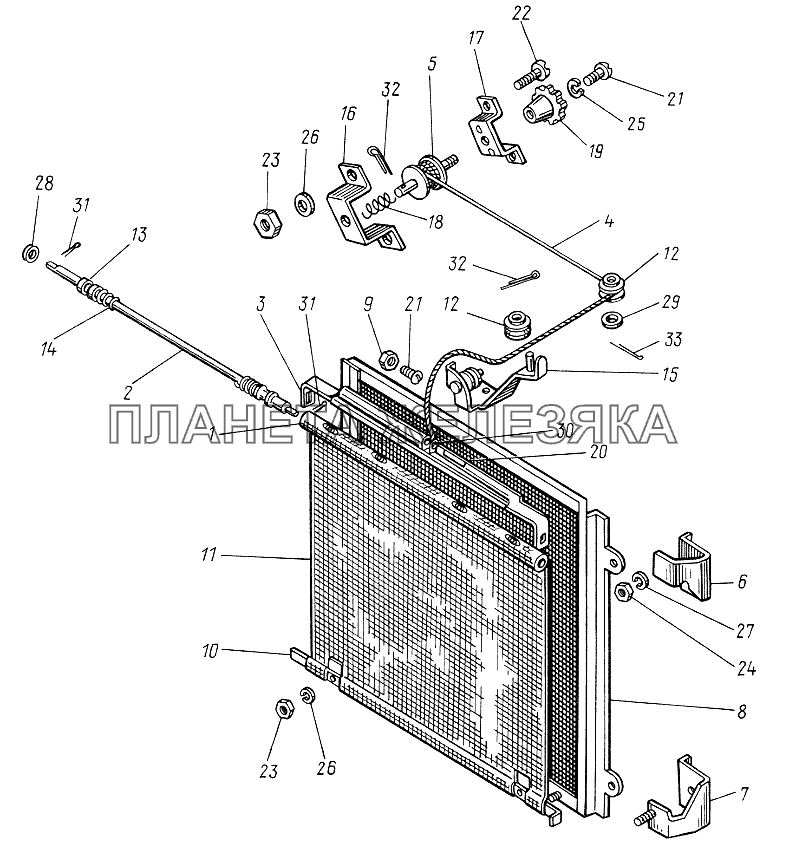

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 45-1310010-Б-01 |
Шторка Подробнее |
|
||
| 45-1310010-Б-02 |
Шторка Подробнее |
|
||
| 45-1310020-Б |
Стержень со шторкой Подробнее |
|
||
| 45-1310020-Б-02 |
Стержень со шторкой Подробнее |
|
||
| 45-1310030-Б |
Стержень Подробнее |
|
||
| 45-1310030-Б-02 |
Стержень Подробнее |
|
||
| 45-1310100-Б |
Кронштейн с роликами Подробнее |
|
||
| 45Т-1310110 |
Блок управления шторкой Подробнее |
|
||
| 45Т-1310110-02 |
Блок управления шторкой Подробнее |
|
||
| 45Т-1310120-02 |
Трос Подробнее |
|
||
| 1 | 45-1310040-Б |
Барабан Подробнее |
|
|
| 2 | 45-1310060-Б |
Стержень с наконечником Подробнее |
|
|
| 3 | 45-1310080-В |
Планка Подробнее |
|
|
| 4 | 45Т-1310120 |
Трос Подробнее |
|
|
| 5 | 45-1310150-Б |
Барабан Подробнее |
|
|
| 6 | 45-1310185-В |
Кронштейн Подробнее |
|
|
| 7 | 45-1310190-В |
Кронштейн Подробнее |
|
|
| 8 | 45-1310200-В-01 |
Сетка Подробнее |
|
|
| 9 | 45-1310009 |
Фиксатор Подробнее |
|
|
| 10 | 45-1310016-Б-01 |
Планка Подробнее |
|
|
| 11 | 45-1310021-Б |
Шторка Подробнее |
|
|
| 11 | 45-1310021-Б-02 |
Шторка Подробнее |
|
|
| 12 | 45-1310024 |
Ролик Подробнее |
|
|
| 13 | 45-1310032 |
Наконечник пружины Подробнее |
|
|
| 14 | 45-1310033 |
Пружина Подробнее |
|
|
| 14 | 45-1310033-02 |
Пружина Подробнее |
|
|
| 15 | 45-1310105-Б |
Кронштейн Подробнее |
|
|
| 16 | 45-1310111 |
Скоба Подробнее |
|
|
| 17 | 45-1310112-01 |
Планка Подробнее |
|
|
| 18 | 45-1310113 |
Пружина Подробнее |
|
|
| 18 | 45-1310113-02 |
Пружина Подробнее |
|
|
| 19 | 45-1310115-А |
Рукоятка Подробнее |
|
|
| 19 | 45-1310115-А-02 |
Рукоятка Подробнее |
|
|
| 20 | 40-6003078 |
Палец Подробнее |
|
|
| 21 | В1М5х12.17473 |
Винт Подробнее |
|
|
| 22 | В1М6х16.17473 |
Винт Подробнее |
|
|
| 23 | М6.5915 |
Гайка Подробнее |
|
|
| 24 | М10.5915 |
Гайка Подробнее |
|
|
| 25 | 5.65Г |
Шайба Подробнее |
|
|
| 26 | 6.65Г |
Шайба Подробнее |
|
|
| 27 | 10.65Г |
Шайба Подробнее |
|
|
| 28 | 8.01 |
Шайба Подробнее |
|
|
| 29 | 10.02 |
Шайба Подробнее |
|
|
| 30 | 1,6х12 |
Шплинт Подробнее |
|
|
| 31 | 2х12 |
Шплинт Подробнее |
|
|
| 32 | 2х16 |
Шплинт Подробнее |
|
|
| 33 | 3,2х18 |
Шплинт Подробнее |
|
