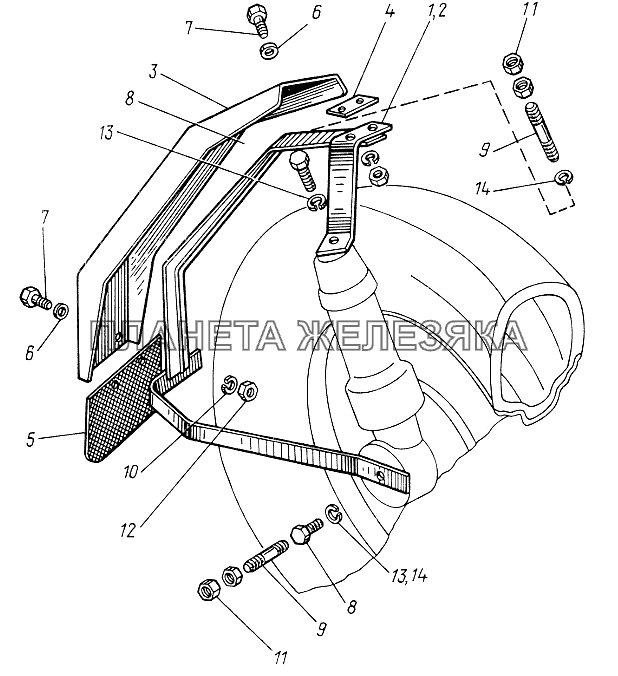

Крылья передние ЮМЗ-6КЛ, (6КМ)| ← Облицовка. Капот. Решетка ограждения | Отопитель с арматурой → |
| № | Номер детали | Наименование детали | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 45-8403010-Б-01 |
Крыло Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 45-8403010-Б-02 |
Крыло Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 45-8403040-Б-01 |
Крыло Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 45-8403040-Б-02 |
Крыло Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 45-8403040-В-01 |
Крыло Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 1 | 45-8403020-Б2-01 |
Каркас Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 2 | 45-8403030-Б2-01 |
Каркас Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 3 | 45-8403070-01 |
Крыло Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 4 | 45-8403016-Б-02 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 5 | 45-8403025-Б-02 |
Шторка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 6 | 40-6300024 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 7 | М10х30.7796 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 8 | М16х40.7796 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 9 | М16х2-2r/1,5х45 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 10 | М10.5915 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 11 | М16х1,5.5916 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 12 | 10.65Г |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 13 | 16Т.651 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 14 | 16.65Г |
Шайба Подробнее
Дополнительная информация:
|
|
