| ← Гидроцилиндр | Гидрораспределитель → |

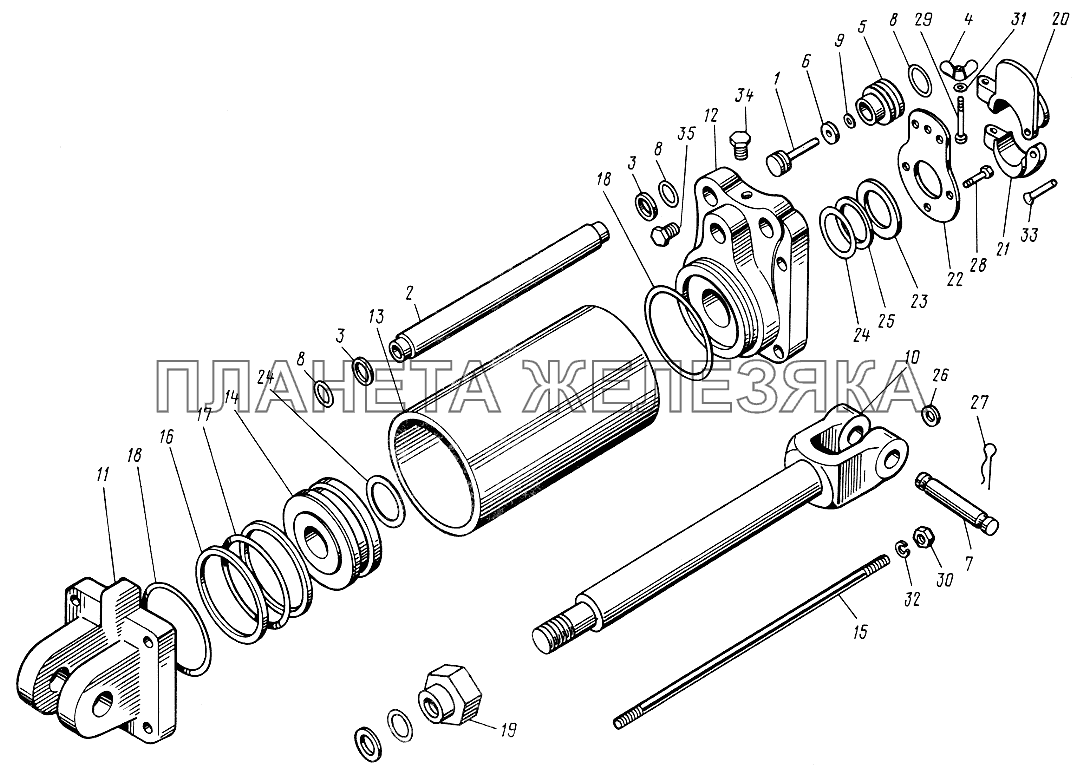

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Ц100-1313001-А СБ |
Гидроцилиндр Подробнее |
|
||
| Ц100-1313003-А |
Упор Подробнее |
|
||
| Ц100-1313009 СБ |
Поршень Подробнее |
|
||
| Ц100-1313010-Б СБ |
Крышка передняя Подробнее |
|
||
| Ц110-1414003-А СБ |
Упор Подробнее |
|
||
| Ц90-1212005-А СБ |
Корпус клапана Подробнее |
|
||
| Ц90-1212008 СБ |
Палец Подробнее |
|
||
| 1 | Ц90-1212004-А |
Клапан Подробнее |
|
|
| 2 | Ц90-1212026-А |
Маслопровод Подробнее |
|
|
| 3 | Ц90-1212027 |
Шайба Подробнее |
|
|
| 4 | Ц90-1212031-А |
Гайка-барашек Подробнее |
|
|
| 5 | П90-1912033-А |
Корпус клапана Подробнее |
|
|
| 6 | Ц90-1212034 |
Втулка Подробнее |
|
|
| 7 | Ц90-1212037-М |
Палец Подробнее |
|
|
| 8 | Ц90-1212046 |
Кольцо Подробнее |
|
|
| 9 | Ц90-1212047 |
Кольцо Подробнее |
|
|
| 10 | Ц100-1313002-А |
Шток Подробнее |
|
|
| 11 | Ц100-1313020-В |
Крышка задняя Подробнее |
|
|
| 12 | Ц100-1313021-Д |
Крышка передняя Подробнее |
|
|
| 13 | Ц100-1313022 |
Корпус Подробнее |
|
|
| 14 | Ц100-1313023-П |
Поршень Подробнее |
|
|
| 15 | Ц100-1313041-А |
Шпилька Подробнее |
|
|
| 16 | Ц100-1313042 |
Прокладка Подробнее |
|
|
| 17 | Ц100-1313043 |
Кольцо Подробнее |
|
|
| 18 | Ц100-1313045 |
Кольцо Подробнее |
|
|
| 19 | Ц110-1414025 |
Гайка Подробнее |
|
|
| 20 | Ц110-1414028-Б |
Упор Подробнее |
|
|
| 21 | Ц110-1414029-Б |
Полукольцо Подробнее |
|
|
| 22 | Ц110-1414035 |
Крышка Подробнее |
|
|
| 23 | Ц110-1414036 |
Чистик Подробнее |
|
|
| 24 | Ц110-1414044 |
Кольцо Подробнее |
|
|
| 25 | Ц110-1414048 |
Кольцо защитное Подробнее |
|
|
| 26 | 50-3406022 |
Кольцо Подробнее |
|
|
| 27 | 15.62.059 |
Шплинт Подробнее |
|
|
| 28 | М6х14 |
Болт Подробнее |
|
|
| 29 | М6х35 |
Болт Подробнее |
|
|
| 30 | М16 |
Гайка Подробнее |
|
|
| 31 | 6.65Г |
Шайба Подробнее |
|
|
| 32 | 16.65Г |
Шайба Подробнее |
|
|
| 33 | 5х30 |
Заклепка Подробнее |
|
|
| 34 | КГ1/2" |
Пробка Подробнее |
|
|
| 35 | КГ1/4" |
Пробка Подробнее |
|
