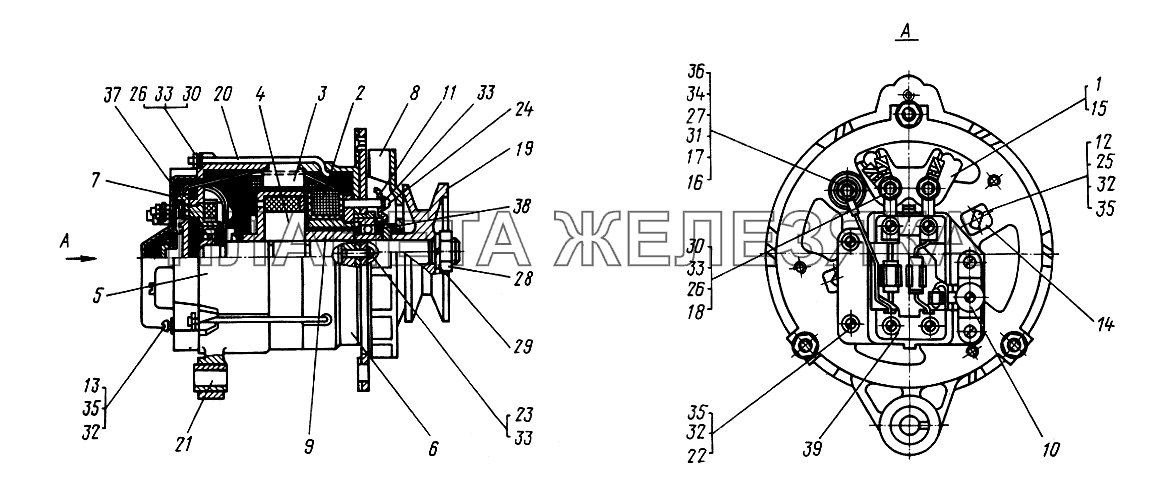

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| БПВ23-50-Т2 |
Блок Подробнее |
|
||
| 1 | 46.3701020 |
Панель выводов Подробнее |
|
|
| 2 | 46.3701060 |
Катушка возбуждения Подробнее |
|
|
| 3 | 46.3701100 |
Статор Подробнее |
|
|
| 3 | 4607.3701100 |
Статор Подробнее |
|
|
| 4 | 46.3701200 |
Ротор Подробнее |
|
|
| 4 | 4607.3701200 |
Ротор Подробнее |
|
|
| 5 | 46.3701300 |
Крышка задняя Подробнее |
|
|
| 6 | 46.3701400 |
Крышка передняя Подробнее |
|
|
| 6 | 4607.3701400 |
Крышка передняя Подробнее |
|
|
| 7 | 46.3701001 |
Крышка регулирующего устройства Подробнее |
|
|
| 8 | 46.3701003 |
Вентилятор Подробнее |
|
|
| 9 | 46.3701005 |
Втулка ротора Подробнее |
|
|
| 9 | 4607.3701005 |
Втулка ротора Подробнее |
|
|
| 10 | 46.3701006 |
Кольцо резиновое Подробнее |
|
|
| 11 | 46.3701007 |
Крышка подшипника Подробнее |
|
|
| 12 | 46.3701008 |
Болт М4х27,5 Подробнее |
|
|
| 13 | 46.3701009 |
Винт М14х28 Подробнее |
|
|
| 14 | 46.3701011 |
Изолятор фазный Подробнее |
|
|
| 15 | 46.3701013 |
Изолятор Подробнее |
|
|
| 16 | 46.3701015 |
Болт М6х53 Подробнее |
|
|
| 17 | 46.3701017 |
Шайба изоляционная Подробнее |
|
|
| 18 | 46.3701018 |
Втулка распорная Подробнее |
|
|
| 19 | 46.3701051 |
Шкив Подробнее |
|
|
| 19 | 4607.3701051 |
Шкив Подробнее |
|
|
| 20 | 46.3701080 |
Болт стяжной Подробнее |
|
|
| 21 | 46.3701081 |
Втулка разрезная Подробнее |
|
|
| 22 | 001300-02 |
Винт М4х16 Подробнее |
|
|
| 23 | 001300-05 |
Винт М5х14,5 Подробнее |
|
|
| 24 | 001300-13 |
Винт М5х26 Подробнее |
|
|
| 25 | 002100 |
Гайка М4 Подробнее |
|
|
| 26 | 002100-02 |
Гайка М5 Подробнее |
|
|
| 27 | 002100-03 |
Гайка М6 Подробнее |
|
|
| 28 | 002100-07 |
Гайка М16х1,5 Подробнее |
|
|
| 29 | 16Л.65Г |
Шайба Подробнее |
|
|
| 30 | 002500-03 |
Шайба 5.01 Подробнее |
|
|
| 31 | 002500-05 |
Шайба 6.01 Подробнее |
|
|
| 32 | 4Л.65Г |
Шайба Подробнее |
|
|
| 33 | 5Л.65Г |
Шайба Подробнее |
|
|
| 34 | 6Л.65Г |
Шайба Подробнее |
|
|
| 35 | 4.02 |
Шайба Подробнее |
|
|
| 36 | 6.02 |
Шайба Подробнее |
|
|
| 37 | 6-180502К1С9 |
Шарикоподшипник Подробнее |
|
|
| 38 | 6-180603КС9 |
Шарикоподшипник Подробнее |
|
|
| 39 | БПВ23-50-УХЛ2 |
Блок Подробнее |
|
