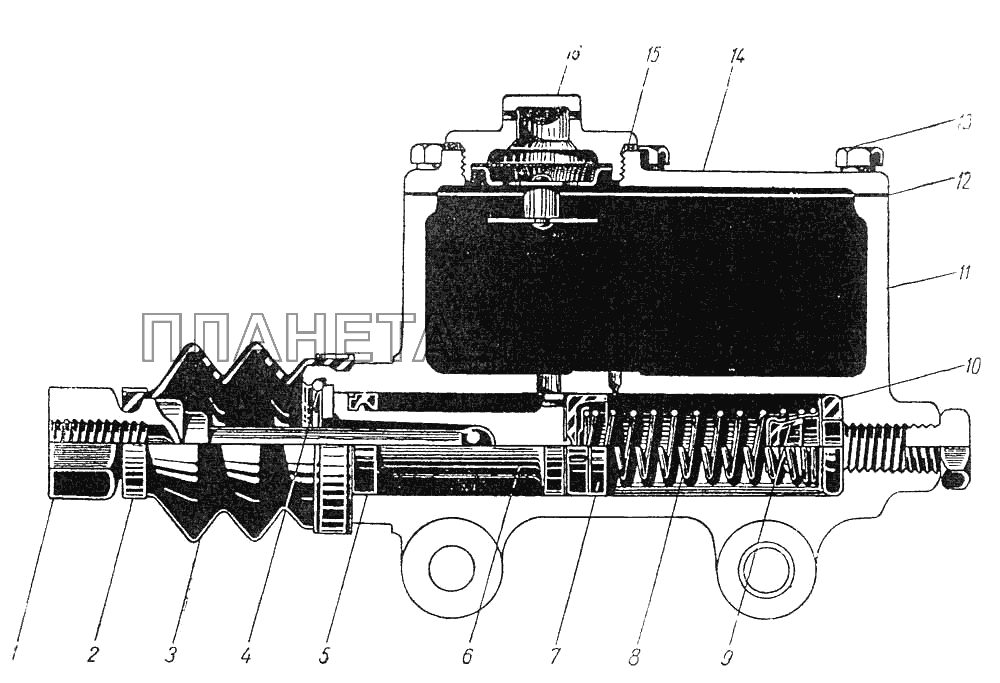

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 110-3505010 |
Цилиндр гидравлического тормоза главный в сборе Подробнее |
|
||
| 110-3505026 |
Обойма клапана главного цилиндра гидравлического тормоза Подробнее |
|
||
| 110-3505032 |
Держатель возвратной пружины поршня главного цилиндра гидравлического тормоза Подробнее |
|
||
| 110-3505045 |
Манжета уплотнительная наружная поршня главного цилиндра гидравлического тормоза Подробнее |
|
||
| 110-3505048 |
Шайба упорная поршня главного цилиндра гидравлического тормоза Подробнее |
|
||
| 201495-П8 |
Болт Подробнее |
|
||
| 252134-П2 |
Шайба пружинная Подробнее |
|
||
| 252156-П8 |
Шайба пружинная Подробнее |
|
||
| 1 | 110-3505060 |
Толкатель поршня главного цилиндра гидравлического тормоза Подробнее |
|
|
| 2 | 110-3505068 |
Кольцо стяжное защитного колпака главного цилиндра гидравлического тормоза малое Подробнее |
|
|
| 3 | 110-3505065 |
Колпак защитный главного цилиндра гидравлического тормоза Подробнее |
|
|
| 4 | 110-3505051 |
Кольцо стопорное упорной шайбы поршня главного цилиндра гидравлического тормоза Подробнее |
|
|
| 5 | 110-3505046 |
Кольцо наружной уплотнительной манжеты поршня главного цилиндра гидравлического тормоза Подробнее |
|
|
| 6 | 110-3505040 |
Поршень главного цилиндра гидравлического тормоза с пружиной в сборе Подробнее |
|
|
| 7 | 110-3505035 |
Манжета уплотнительная внутренняя поршня главного цилиндра гидравлического тормоза Подробнее |
|
|
| 8 | 110-3505031 |
Пружина возвратная поршня главного цилиндра гидравлического тормоза Подробнее |
|
|
| 9 | 110-3505027 |
Клапан главного цилиндра гидравлического тормоза Подробнее |
|
|
| 10 | 110-3505021 |
Кольцо упорное клапана главного цилиндра гидравлического тормоза Подробнее |
|
|
| 11 | 110-3505015 |
Картер главного цилиндра гидравлического тормоза Подробнее |
|
|
| 12 | 110-3505019 |
Прокладка крышки картера главного цилиндра гидравлического тормоза Подробнее |
|
|
| 13 | 201418-П2 |
Болт крепления промежуточных рычагов Подробнее |
|
|
| 14 | 110-3505018 |
Крышка картера главного цилиндра гидравлического тормоза Подробнее |
|
|
| 15 | 110-3505088 |
Прокладка пробки главного цилиндра гидравлического тормоза Подробнее |
|
|
| 16 | 110-3505075 |
Пробка главного цилиндра гидравлического тормоза с отражателем и сеткой в сборе Подробнее |
|
