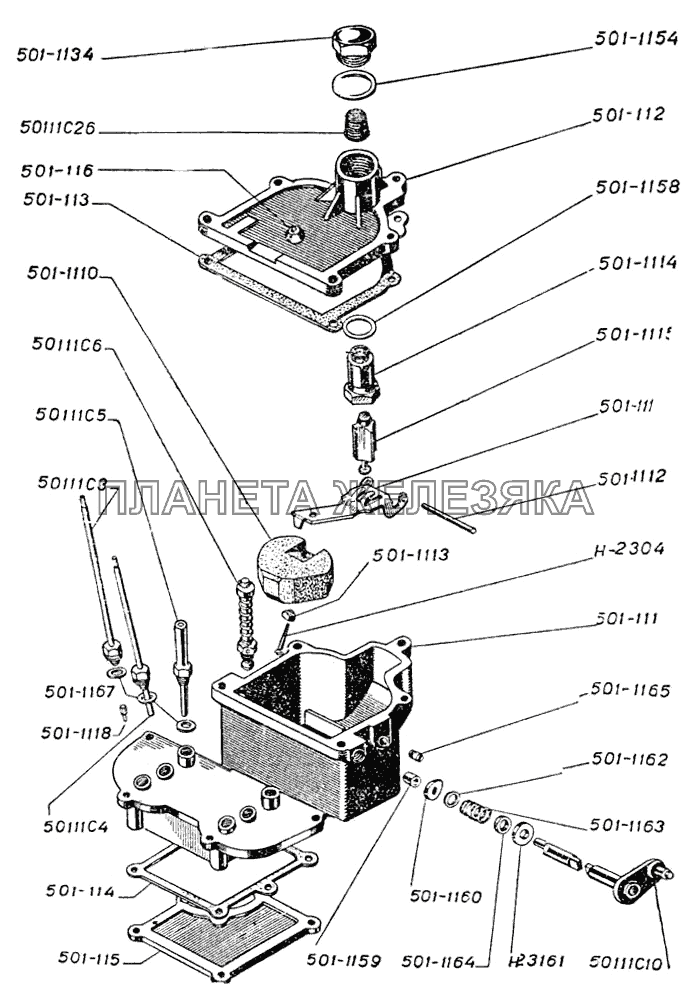

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 501-111 |
Корпус поплавковой камеры Подробнее |
|
||
| 501-1110 |
Поплавок Подробнее |
|
||
| 501-1111 |
Коромысло поплавка Подробнее |
|
||
| 501-1112 |
Ось коромысла поплавка Подробнее |
|
||
| 501-1113 |
Шайба специальная Подробнее |
|
||
| 501-1114 |
Седло запорной иглы Подробнее |
|
||
| 501-1115 |
Игла запорная Подробнее |
|
||
| 501-1118 |
Экономжиклер Подробнее |
|
||
| 501-112 |
Крышка поплавковой камеры Подробнее |
|
||
| 501-113 |
Прокладка крышки поплавковой камеры Подробнее |
|
||
| 501-1134 |
Пробка бензофильтра Подробнее |
|
||
| 501-114 |
Прокладка крышки нижней камеры Подробнее |
|
||
| 501-115 |
Крышка нижней камеры Подробнее |
|
||
| 501-1152 |
Шпилька клапана Подробнее |
|
||
| 501-1153 |
Колпачок опорный пружины клапана Подробнее |
|
||
| 501-1154 |
Прокладка пробки бензофильтра Подробнее |
|
||
| 501-1155 |
Пружина клапана Подробнее |
|
||
| 501-1156 |
Корпус клапана Подробнее |
|
||
| 501-1157 |
Клапан Подробнее |
|
||
| 501-1158 |
Прокладка седла запорной иглы Подробнее |
|
||
| 501-1159 |
Втулка оси эксцентрика Подробнее |
|
||
| 501-116 |
Колпачок крышки поплавковой камеры Подробнее |
|
||
| 501-1160 |
Эксцентрик Подробнее |
|
||
| 501-1162 |
Шайба упорная Подробнее |
|
||
| 501-1163 |
Пружина оси эксцентрика Подробнее |
|
||
| 501-1164 |
Сальник Подробнее |
|
||
| 501-1165 |
Пробка Подробнее |
|
||
| 501-1167 |
Прокладка Подробнее |
|
||
| 501-11С1 |
Карбюратор в сборе Подробнее |
|
||
| 501-11С10 |
Ось эксцентрика с рычагом в сборе Подробнее |
|
||
| 501-11С20 |
Корпус поплавковой камеры с нижней крышкой и заглушкой в сборе Подробнее |
|
||
| 501-11С26 |
Сетка бензофильтра с кольцом в сборе Подробнее |
|
||
| 501-11С3 |
Жиклер больших оборотов в сборе Подробнее |
|
||
| 501-11С4 |
Жиклер средних оборотов в сборе Подробнее |
|
||
| 501-11С5 |
Жиклер малых оборотов в сборе Подробнее |
|
||
| 501-11С6 |
Клапан экономайзера в сборе Подробнее |
|
||
| 501-11С8 |
Крышка поплавковой камеры с колпаком в сборе Подробнее |
|
||
| Н-23161 |
Шайба Подробнее |
|
