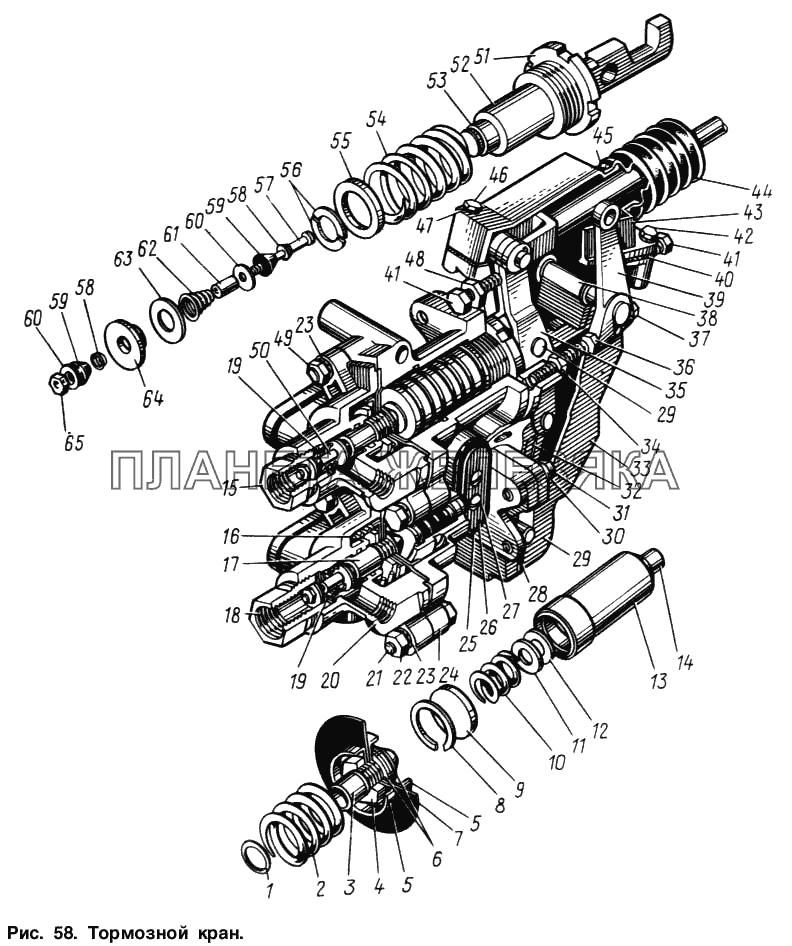

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3514265 |
Крышка валика рычага ручного привода Подробнее |
|
||
| 1 | 130-3514239 |
Кольцо клапана уплотнительное Подробнее |
|
|
| 2 | 130-3514085 |
Пружина диафрагмы возвратная Подробнее |
|
|
| 3 | 130-3514235-Б |
Седло выпускного клапана Подробнее |
|
|
| 4 | 130-3514219 |
Гайка диафрагмы Подробнее |
|
|
| 5 | 130-3514091 |
Шайба диафрагмы редуктора Подробнее |
|
|
| 6 | 130-3514236 |
Прокладка седла выпускного клапана Подробнее |
|
|
| 7 | 130-3514080 |
Диафрагма тормозного крана Подробнее |
|
|
| 8 | 307710-П2 |
Кольцо стопорное Подробнее |
|
|
| 9 | 130-3514096 |
Шайба пружины опорная Подробнее |
|
|
| 10 | 130-3514101-Б |
Пружина уравновешивающая малая Подробнее |
|
|
| 11 | 130-3514115-Б |
Прокладка пружины регулировочная (количество деталей - по потребности) Подробнее |
|
|
| 12 | 252007-П8 |
Шайба регулировочная Подробнее |
|
|
| 13 | 130-3514102-Б2 |
Стакан малой уравновешивающей пружины Подробнее |
|
|
| 14 | 130-3514087 |
Пятка стакана Подробнее |
|
|
| 15 | 130-3514217-А |
Пробка тормозного крана Подробнее |
|
|
| 16 | 130-3514100-Б |
Пружина уравновешивающая малая со стаканом в сборе Подробнее |
|
|
| 17 | 130-3514075-Б2 |
Диафрагма тормозного крана в сборе Подробнее |
|
|
| 18 | 130-3514215-А |
Пробка тормозного крана Подробнее |
|
|
| 19 | 130-3514237 |
Прокладка седла клапана Подробнее |
|
|
| 20 | 130-3514033-Б |
Крышка тормозного крана Подробнее |
|
|
| 21 | 201462-П8 |
Болт Подробнее |
|
|
| 22 | 250510-П8 |
Гайка Подробнее |
|
|
| 23 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 24 | 130-3514020-Б2 |
Корпус тормозного крана Подробнее |
|
|
| 25 | 130-3514175 |
Уплотнитель перепускного отверстия Подробнее |
|
|
| 26 | 130-3514176 |
Крышка выпускного отверстия Подробнее |
|
|
| 27 | 220078-П8 |
Винт Подробнее |
|
|
| 28 | 130-3514023 |
Прокладка корпуса тормозного крана Подробнее |
|
|
| 29 | 130-3514167 |
Ось рычага тормозного крана Подробнее |
|
|
| 30 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 31 | 201458-П8 |
Болт Подробнее |
|
|
| 32 | 130-3514143-Б |
Рычаг тормозного крана малый Подробнее |
|
|
| 33 | 130-3514251-А |
Корпус рычагов Подробнее |
|
|
| 34 | 250508-П8 |
Гайка Подробнее |
|
|
| 35 | 130-3514140-Б |
Рычаг тормозного крана в сборе Подробнее |
|
|
| 36 | 201424-П8 |
Болт Подробнее |
|
|
| 37 | 201420-П8 |
Болт Подробнее |
|
|
| 38 | 130-3514255 |
Валик рычага Подробнее |
|
|
| 39 | 130-3514253 |
Рычаг ручного привода Подробнее |
|
|
| 40 | 130-3514279 |
Прокладка корпуса рычагов Подробнее |
|
|
| 41 | 301294-П8 |
Болт регулировочный Подробнее |
|
|
 |
42 | 201418-П8 |
Болт Подробнее |
|
| 43 | 130-3514263-А2 |
Крышка корпуса рычагов Подробнее |
|
|
| 44 | 130-3514275-А |
Чехол тяги тормозного крана защитный Подробнее |
|
|
| 45 | 308717-П |
Хомутик крепления чехла тяги Подробнее |
|
|
| 46 | 200213-П8 |
Болт крепления корпуса рычагов Подробнее |
|
|
| 47 | 252134-П2 |
Шайба пружинная Подробнее |
|
|
| 48 | 250510-П8 |
Гайка Подробнее |
|
|
| 49 | 201458-П8 |
Болт Подробнее |
|
|
| 50 | 130-3514210-А2 |
Клапан в сборе Подробнее |
|
|
| 51 | 303193-П8 |
Гайка стопорная Подробнее |
|
|
| 52 | 130-3514108-А |
Направляющая штока Подробнее |
|
|
| 53 | 130-3514105 |
Шток Подробнее |
|
|
| 54 | 130-3514104 |
Пружина уравновешивающая большая Подробнее |
|
|
| 55 | 130-3514107-А |
Шайба штока опорная Подробнее |
|
|
| 56 | 130-3514287 |
Полукольцо опорной шайбы стопорное Подробнее |
|
|
| 57 | 130-3514240-В |
Стержень клапана Подробнее |
|
|
| 58 | 130-3514285 |
Шайба клапана малая Подробнее |
|
|
| 59 | 130-3514211-10 |
Конус клапана Подробнее |
|
|
| 60 | 130-3514213 |
Шайба клапана большая Подробнее |
|
|
| 61 | 130-3514243 |
Трубка стержня клапана редуктора Подробнее |
|
|
| 62 | 127-3514238 |
Пружина клапана Подробнее |
|
|
| 63 | 130-3514237 |
Прокладка седла клапана Подробнее |
|
|
| 64 | 130-3514232 |
Седло впускного клапана Подробнее |
|
|
| 65 | 250462-П8 |
Гайка Подробнее |
|
