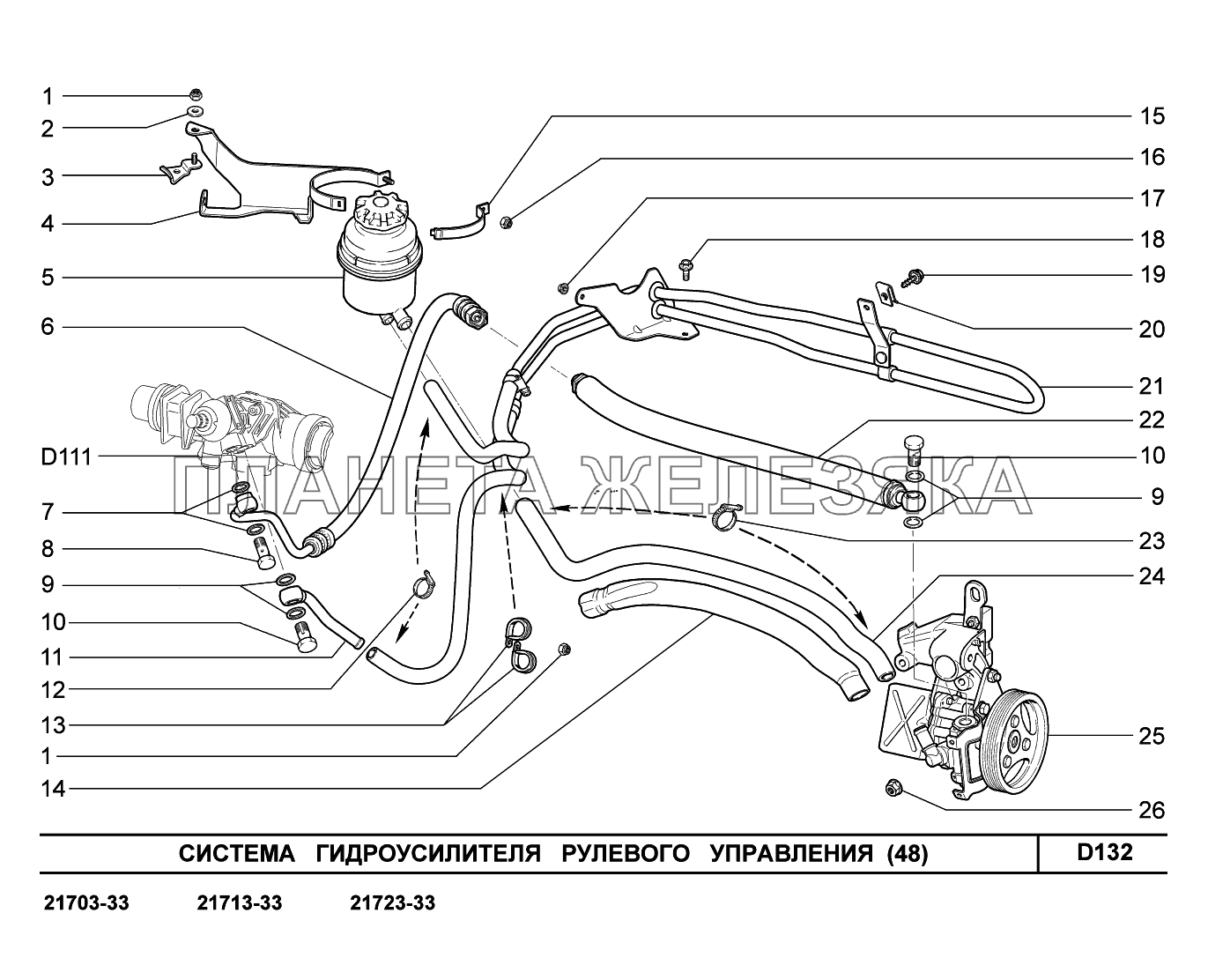

/95.gif "D132. Система гидроусилителя рулевого управления ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 00001-0025742-11 |
Гайка М6 самоконтрящаяся Подробнее |
|
|
| 2 | 00001-0026437-01 |
Шайба 6 Подробнее |
|
|
| 3 | 21700-3410120-00 |
Опора кронштейна Подробнее |
|
|
| 4 | 21700-3410100-00 |
Кронштейн масляного бака Подробнее |
|
|
 |
5 | 21230-3410010-00 |
Бак масляный Подробнее |
|
| 6 | 21100-3408018-20 |
Шланг высокого давления с трубкой Подробнее |
|
|
| 7 | 00001-0002800-60 |
Шайба 14 Подробнее |
|
|
| 8 | 21100-3408070-00 |
Болт М14х1,5 шланга высокого давления Подробнее |
|
|
| 9 | 00001-0002570-60 |
Шайба 16 Подробнее |
|
|
 |
10 | 21230-3408144-00 |
Болт М16х1,5 Подробнее |
|
| 11 | 21100-3408040-00 |
Трубка низкого давления Подробнее |
|
|
| 12 | 21080-1300080-50 |
Хомут винтовой Подробнее |
|
|
| 12 | 21080-1300080-51 |
Хомут винтовой Подробнее |
|
|
| 13 | 21700-3408159-00 |
Скоба крепления шланга Подробнее |
|
|
| 14 | 21700-3408179-00 |
Рукав термоизоляционный Подробнее |
|
|
 |
15 | 21214-3410105-00 |
Лента крепления бака длинная Подробнее |
|
| 16 | 00001-0025741-11 |
Гайка 5 Подробнее |
|
|
| 17 | 00001-0038318-01 |
Гайка М5 с зубчатым буртиком Подробнее |
|
|
| 18 | 00001-0038360-21 |
Болт М6х12 Подробнее |
|
|
| 19 | 21080-8403066-00 |
Винт Подробнее |
|
|
| 20 | 21080-8403068-00 |
Гайка фланцевая Подробнее |
|
|
| 21 | 21700-3408026-10 |
Шланг низкого давления с трубкой Подробнее |
|
|
| 22 | 21700-3408100-10 |
Шланг высокого давления передний Подробнее |
|
|
| 23 | 21080-1300080-60 |
Хомут винтовой Подробнее |
|
|
| 23 | 21080-1300080-61 |
Хомут винтовой Подробнее |
|
|
| 24 | 21700-3408124-00 |
Шланг подводящий Подробнее |
|
|
| 25 | 21700-3407009-10 |
Насос масляный гидроусилителя в сборе Подробнее |
|
|
 |
26 | 21100-3701686-00 |
Гайка М8 Подробнее |
