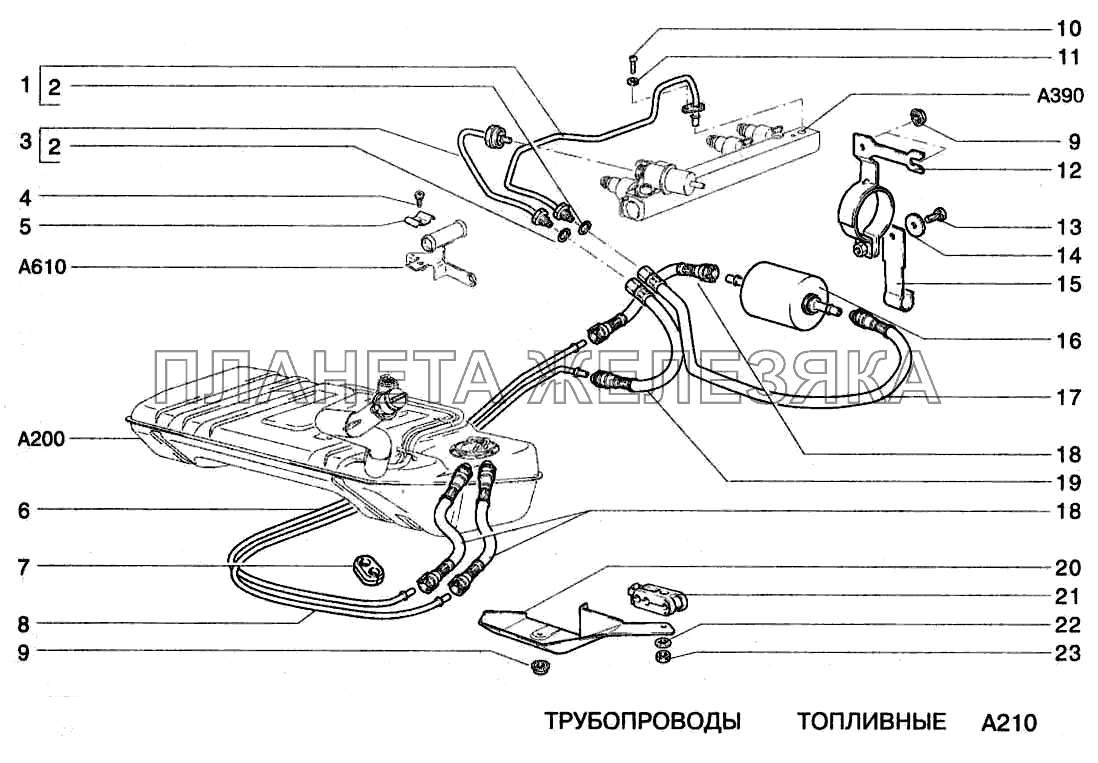

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Ссылка | Ссылка |
|
||
| Ссылка | Ссылка |
|
||
| Ссылка | Ссылка |
|
||
| 1 | 2123-1104013 |
Трубка топливная передняя Подробнее |
|
|
 |
2 | 2112-1104252 |
Кольцо уплотнительное Подробнее |
|
| 2 | 2П2-1104252-03 |
Кольцо уплотнительное Подробнее |
|
|
| 3 | 2123-1104054 |
Трубка сливная передняя Подробнее |
|
|
| 4 | 21214-1104136 |
Винт Подробнее |
|
|
| 5 | 21214-1104116 |
Зажим Подробнее |
|
|
 |
6 | 2123-1104056 |
Трубка топливная Подробнее |
|
| 7 | 21073-1104089-10 |
Уплотнитель Подробнее |
|
|
 |
8 | 2123-1104057 |
Трубка сливная Подробнее |
|
 |
9 | 13832101 |
Гайка М6 с зубчатым буртиком Подробнее |
|
 |
10 | 2111-1144025-02 |
Винт регулятора давления Подробнее |
|
| 11 | 12605370 |
Шайба 6 стопорная Подробнее |
|
|
| 12 | 2123-1117020 |
Кронштейн Подробнее |
|
|
| 13 | 13824611 |
Болт М6х25 с пружинной шайбой Подробнее |
|
|
| 14 | 12644401 |
Шайба 6 Подробнее |
|
|
| 15 | 2123-1104134 |
Кронштейн Подробнее |
|
|
 |
16 | 2123-1117010 |
Фильтр топливный Подробнее |
|
| 17 | 2123-1104210 |
Шланг передний сливной Подробнее |
|
|
 |
18 | 2123-1104226 |
Шланг топливного фильтра Подробнее |
|
| 19 | 2123-1104220 |
Шланг сливной Подробнее |
|
|
| 20 | 2123-1104058 |
Экран трубопроводов Подробнее |
|
|
| 21 | 2123-1104042 |
Скоба Подробнее |
|
|
| 22 | 12599070 |
Шайба 6 стопорная Подробнее |
|
|
| 23 | 10725911 |
Гайка М6 низкая Подробнее |
|
