| ← Трубопроводы топливные | Насос топливный → |

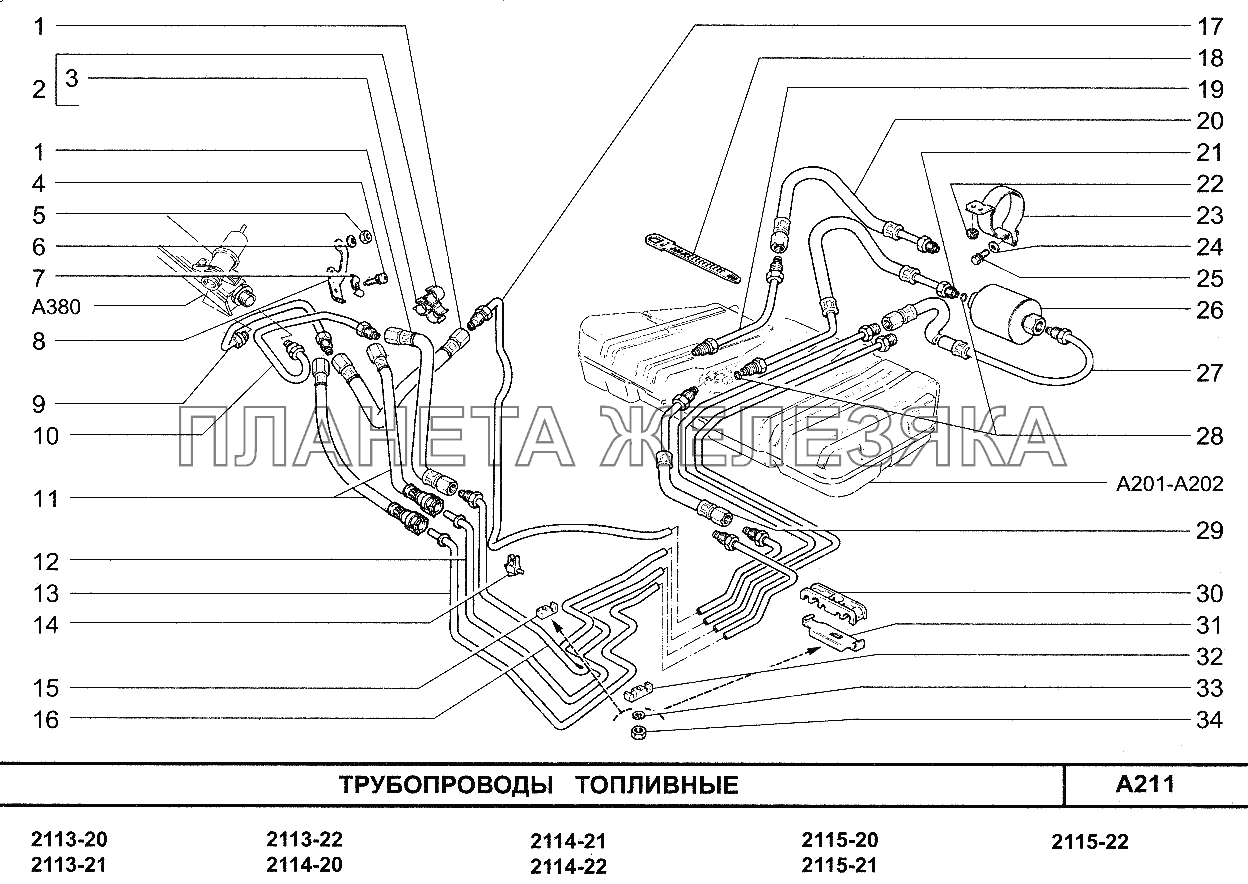

/14.gif "Трубопроводы топливные ВАЗ-2115")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Ссылка | Ссылка |
|
||
| Ссылка | Ссылка |
|
||
| Ссылка | Ссылка |
|
||
| 1 | 21082-1104218 |
Шланг Подробнее |
|
|
| 2 | 21082-1104046 |
Скоба Подробнее |
|
|
| 2 | 21082-1104046-10 |
Скоба Подробнее |
|
|
| 3 | 21082-1104048 |
Скоба Подробнее |
|
|
| 3 | 21082-1104048-10 |
Скоба Подробнее |
|
|
| 4 | 21214-1104136 |
Винт Подробнее |
|
|
 |
5 | 16100811 |
Гайка М8 Подробнее |
|
 |
6 | 11198073 |
Шайба 8 пружинная коническая Подробнее |
|
| 7 | 21214-1104116 |
Зажим Подробнее |
|
|
| 8 | 21082-1104092 |
Кронштейн Подробнее |
|
|
 |
9 | 21082-1104054 |
Трубка сливная передняя Подробнее |
|
 |
10 | 21082-1104013 |
Трубка топливная передняя Подробнее |
|
| 11 | 21083-1104218 |
Шланг Подробнее |
|
|
| 12 | 21083-1104034-20 |
Трубка топливная Подробнее |
|
|
| 13 | 21083-1104032-20 |
Трубка сливная Подробнее |
|
|
 |
14 | 2101-1104022 |
Скоба крепления Подробнее |
|
 |
15 | 2108-1104047 |
Скоба Подробнее |
|
 |
16 | 21083-1104034 |
Трубка топливная Подробнее |
|
| 17 | 21083-4104032 |
Трубка сливная Подробнее |
|
|
| 18 | 14567780 |
Хомут 126,5 Подробнее |
|
|
| 19 | 2112-1104243-10 |
Трубка Подробнее |
|
|
| 20 | 21083-1104226 |
Шланг Подробнее |
|
|
 |
21 | 21082-1104226 |
Шланг Подробнее |
|
 |
22 | 13832101 |
Гайка М6 с зубчатым буртиком Подробнее |
|
 |
23 | 21082-1117020 |
Кронштейн Подробнее |
|
| 24 | 12644401 |
Шайба 6 Подробнее |
|
|
| 25 | 13824211 |
Болт М6х14 Подробнее |
|
|
| 26 | 2112-1117010-01 |
Фильтр топливный Подробнее |
|
|
| 26 | 2112-1117010-02 |
Фильтр топливный Подробнее |
|
|
| 26 | 2112-1117010-03 |
Фильтр топливный Подробнее |
|
|
| 26 | 2112-1117010-04 |
Фильтр топливный Подробнее |
|
|
| 26 | 2112-1117010-05 |
Фильтр топливный Подробнее |
|
|
| 27 | 21083-1104222 |
Шланг Подробнее |
|
|
| 27 | 21083-1104222-10 |
Шланг Подробнее |
|
|
 |
28 | 2112-1104252 |
Кольцо уплотнительное Подробнее |
|
| 28 | 2112-1104252-03 |
Кольцо уплотнительное Подробнее |
|
|
| 29 | 21083-1104208 |
Шланг Подробнее |
|
|
| 30 | 21083-1104042 |
Скоба Подробнее |
|
|
| 31 | 21083-1104043 |
Планка Подробнее |
|
|
| 32 | 21082-1104047 |
Скоба Подробнее |
|
|
 |
33 | 10516470 |
Шайба 6 пружинная Подробнее |
|
 |
34 | 15896211 |
Гайка М6 Подробнее |
