| ← Шатуны и поршни | Механизм газораспределительный → |

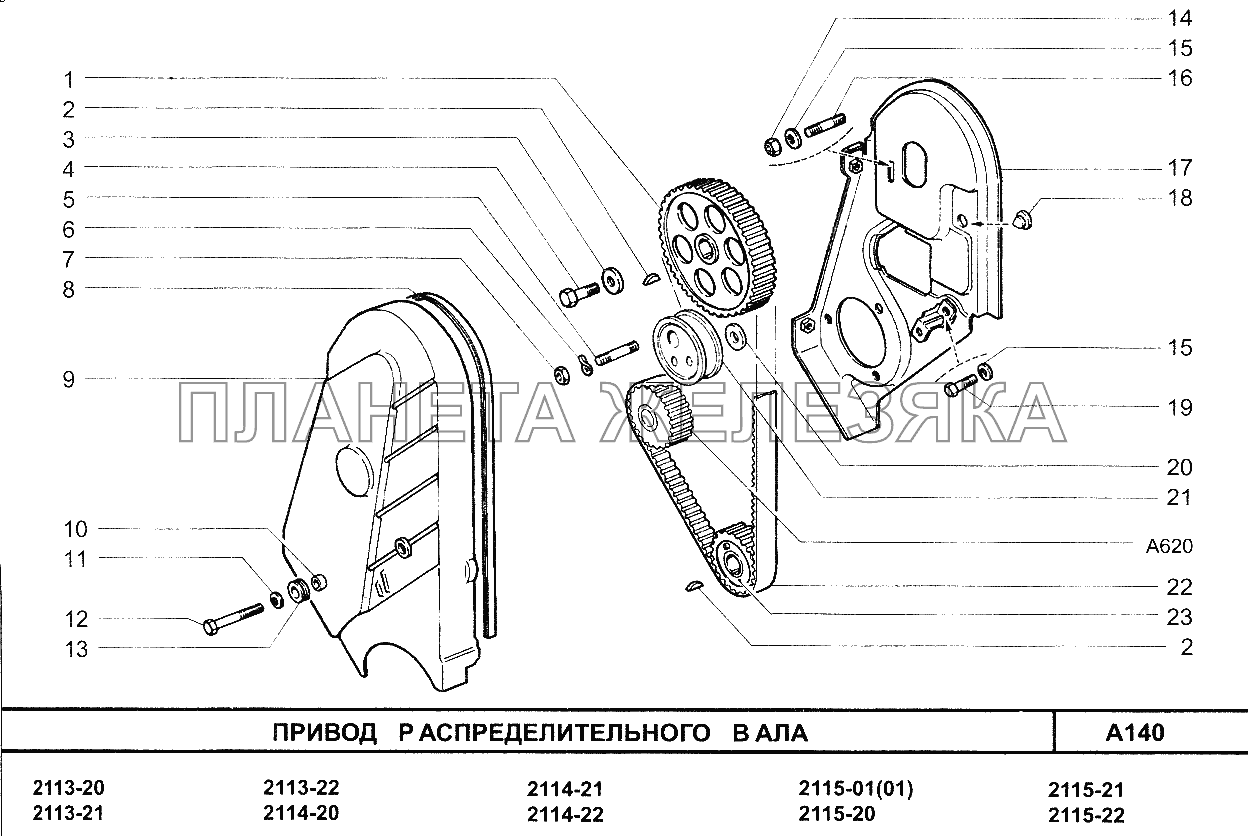

/8.gif "Привод распределительного вала ВАЗ-2115")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Ссылка | Ссылка |
|
||
 |
1 | 2108-1006020-20 |
Шкив распределительного вала Подробнее |
|
 |
2 | 2108-1005017 |
Шпонка 4х5 Подробнее |
|
 |
3 | 2108-1006021 |
Шайба Подробнее |
|
 |
4 | 2101-1005127 |
Болт М10х1,25х23,5 самоблокирующий Подробнее |
|
| 5 | 2108-1006129-10 |
Шпилька Подробнее |
|
|
 |
6 | 12601473 |
Шайба 10 волнистая Подробнее |
|
| 7 | 12164721 |
Гайка М10х1,25 Подробнее |
|
|
| 8 | 2108-1006149 |
Уплотнитель Подробнее |
|
|
 |
9 | 2108-1006146 |
Крышка защитная передняя Подробнее |
|
 |
10 | 2108-1006162 |
Втулка Подробнее |
|
 |
11 | 12640601 |
Шайба 6 Подробнее |
|
 |
12 | 10902421 |
Болт М6х20 Подробнее |
|
 |
13 | 2108-1006148 |
Втулка Подробнее |
|
 |
14 | 15896211 |
Гайка М6 Подробнее |
|
| 15 | 11197773 |
Шайба 6 пружинная коническая Подробнее |
|
|
| 16 | 11500121 |
Шпилька М6х9 Подробнее |
|
|
| 16 | 11500321 |
Шпилька М6х18 Подробнее |
|
|
 |
17 | 2108-1006151 |
Крышка защитная задняя Подробнее |
|
| 18 | 2108-1006154 |
Упор Подробнее |
|
|
 |
19 | 10902021 |
Болт М6х12 Подробнее |
|
 |
20 | 2108-1006130-10 |
Кольцо дистанционное Подробнее |
|
 |
21 | 2108-1006120 |
Ролик натяжной Подробнее |
|
 |
22 | 2108-1006040-10 |
Ремень Подробнее |
|
 |
23 | 2108-1005030-20 |
Шкив зубчатый коленчатого вала Подробнее |
