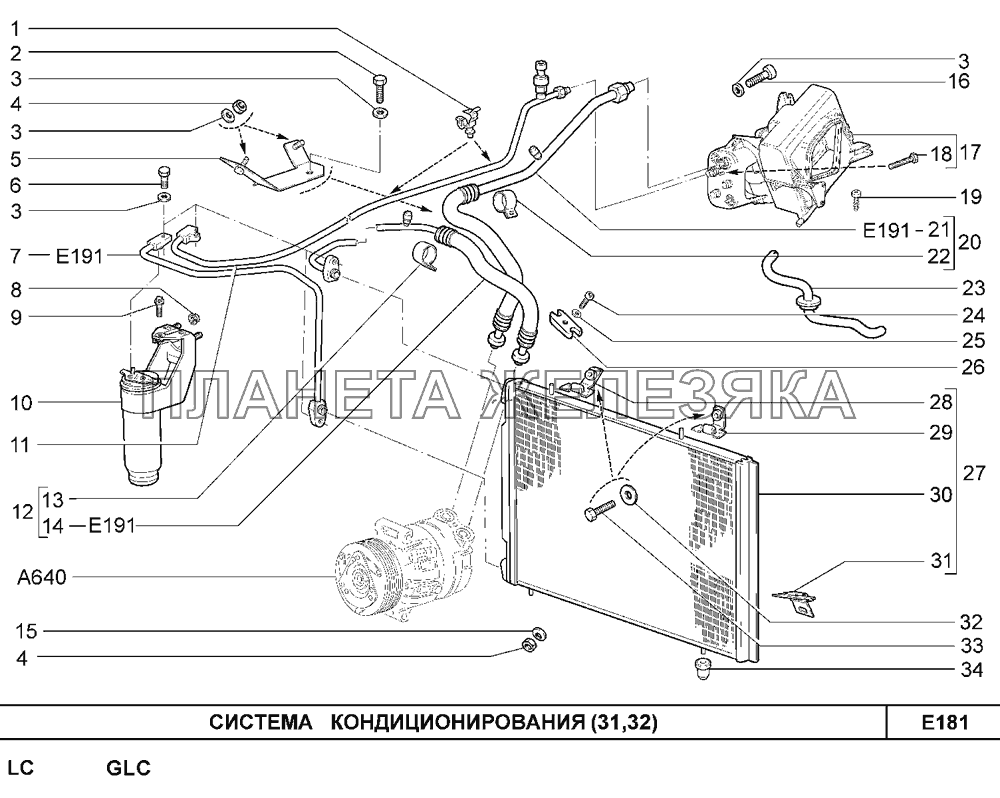

/143.gif "Система кондиционирования (31,32) Шевроле Нива-1,7")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 21236-8120422-00-0 |
Клипса Подробнее |
|
|
| 2 | 00001-0009020-21-0 |
Болт Подробнее |
|
|
| 3 | 00001-0005194-01-0 |
Шайба Подробнее |
|
|
| 4 | 00001-0058962-11-0 |
Гайка Подробнее |
|
|
| 5 | 21230-8120710-40-0 |
Кронштейн крепления трубопроводов Подробнее |
|
|
| 6 | 21236-8120346-00-0 |
Болт Подробнее |
|
|
| 7 | 21230-8120052-00-0 |
Трубопровод конденсаторный Подробнее |
|
|
| 8 | 00001-0038322-01-0 |
Гайка Подробнее |
|
|
| 9 | 21100-6810054-00-0 |
Болт Подробнее |
|
|
| 10 | 21236-8113010-00-0 |
Ресивер в сборе Подробнее |
|
|
| 11 | 21236-8120170-00-0 |
Трубопровод высокого давления в сборе Подробнее |
|
|
| 12 | 21230-8120790-00-0 |
Трубопровод конденсатора с хомутом Подробнее |
|
|
| 13 | 21230-8120716-40-0 |
Хомут Подробнее |
|
|
| 14 | 21230-8120190-00-0 |
Трубопровод нагнетающий Подробнее |
|
|
| 15 | 00001-0011977-73-0 |
Шайба Подробнее |
|
|
| 16 | 00001-0032764-01-0 |
Винт Подробнее |
|
|
| 17 | 21236-8116008-00-0 |
Воздухоохладитель в сборе Подробнее |
|
|
| 18 | 00003-0056710-75-0 |
Болт Подробнее |
|
|
| 19 | 00001-0076690-07-0 |
Винт Подробнее |
|
|
| 20 | 21230-8120770-00-0 |
Трубопровод от испарителя к компрессору с хомутом Подробнее |
|
|
| 21 | 21230-8120270-00-0 |
Трубопровод от испарителя к компрессору Подробнее |
|
|
| 22 | 21230-8120715-40-0 |
Хомут Подробнее |
|
|
| 23 | 21236-8116038-00-0 |
Трубка дренажная Подробнее |
|
|
| 24 | 21236-8111524-00-0 |
Болт Подробнее |
|
|
| 25 | 00001-0026386-01-0 |
Шайба Подробнее |
|
|
| 26 | 21236-8111150-00-0 |
Фланец компрессора Подробнее |
|
|
| 27 | 21230-8112010-00-0 |
Конденсатор с кронштейнами в сборе Подробнее |
|
|
| 28 | 21230-8112132-00-0 |
Кронштейн конденсатора верхний правый Подробнее |
|
|
| 29 | 21230-8112133-00-0 |
Кронштейн конденсатора верхний левый Подробнее |
|
|
| 30 | 21230-8112012-00-0 |
Конденсатор Подробнее |
|
|
| 30 | 21236-8112012-00-0 |
Конденсатор Подробнее |
|
|
| 31 | 21230-8112134-00-0 |
Кронштейн конденсатора нижний Подробнее |
|
|
| 32 | 00001-0026437-01-0 |
Шайба Подробнее |
|
|
| 33 | 00001-0009024-21-0 |
Болт Подробнее |
|
|
| 34 | 21236-8112120-00-0 |
Буфер Подробнее |
|
