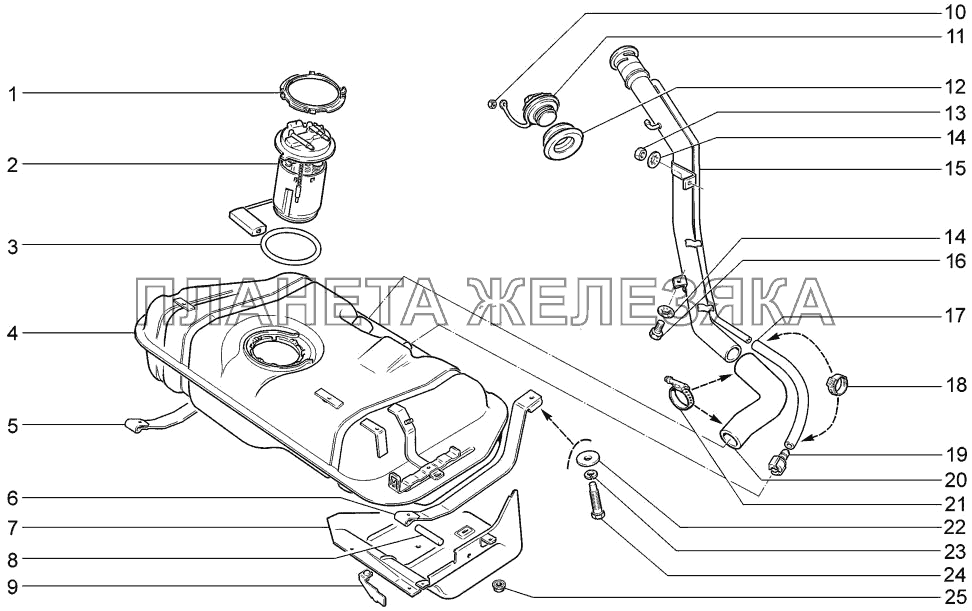

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 11180-1101178-10 |
Кольцо прижимное Подробнее |
|
|
| 2 | 11180-1139009-10 |
Электробензонасос в сборе Подробнее |
|
|
| 2 | 11180-1139009-11 |
Электробензонасос в сборе Подробнее |
|
|
| 3 | 11180-1101138-10 |
Прокладка датчика модуля электробензонасоса Подробнее |
|
|
| 4 | 11180-1101011-10 |
Бак топливный в сборе Подробнее |
|
|
| 4 | 11180-1101011-20 |
Бак топливный в сборе Подробнее |
|
|
| 5 | 11180-1101126-00 |
Хомут крепления топливного бака правый в сборе Подробнее |
|
|
| 6 | 11180-1101114-00 |
Хомут крепления топливного бака левый в сборе Подробнее |
|
|
| 7 | 11180-1101092-00 |
Экран топливного бака в сборе Подробнее |
|
|
| 8 | 00001-0003260-10 |
Штифт цилиндрический 8х70 Подробнее |
|
|
| 9 | 11180-1101232-00 |
Кронштейн крепления экрана передний в сборе Подробнее |
|
|
| 10 | 00001-0007940-11 |
Гайка М4 низкая Подробнее |
|
|
| 11 | 21103-1103010-01 |
Пробка Подробнее |
|
|
| 11 | 21103-1103010-02 |
Пробка Подробнее |
|
|
| 12 | 11180-1101085-00 |
Уплотнитель наливной трубы Подробнее |
|
|
| 13 | 00001-0058962-21 |
Гайка М6 Подробнее |
|
|
| 14 | 00001-0025990-71 |
Шайба 6 стопорная Подробнее |
|
|
| 15 | 11180-1101060-10 |
Труба наливная топливного бака в сборе Подробнее |
|
|
| 16 | 00001-0009021-21 |
Болт М6х14 Подробнее |
|
|
| 17 | 11180-1101070-00 |
Шланг 355 мм. Подробнее |
|
|
 |
17 | 11180-1101070-10 |
Шланг 355 мм. Подробнее |
|
| 18 | 21080-1101316-00 |
Хомут Подробнее |
|
|
| 18 | 21080-1300080-60 |
Хомут винтовой Подробнее |
|
|
| 18 | 21080-1300080-61 |
Хомут винтовой Подробнее |
|
|
| 19 | 11180-1101410-00 |
Соединитель в сборе Подробнее |
|
|
| 20 | 11180-1101080-00 |
Шланг Подробнее |
|
|
| 20 | 11180-1101080-10 |
Шланг Подробнее |
|
|
| 21 | 21080-1101400-00 |
Хомут винтовой Подробнее |
|
|
| 21 | 21080-1101400-01 |
Хомут винтовой в сборе Подробнее |
|
|
| 22 | 00001-0026470-01 |
Шайба 8 Подробнее |
|
|
| 23 | 00001-0005166-70 |
Шайба 8 пружинная Подробнее |
|
|
| 24 | 21100-1101176-00 |
Болт хомута Подробнее |
|
|
| 25 | 00001-0038321-01 |
Гайка М6 с зубчатым буртиком Подробнее |
|
