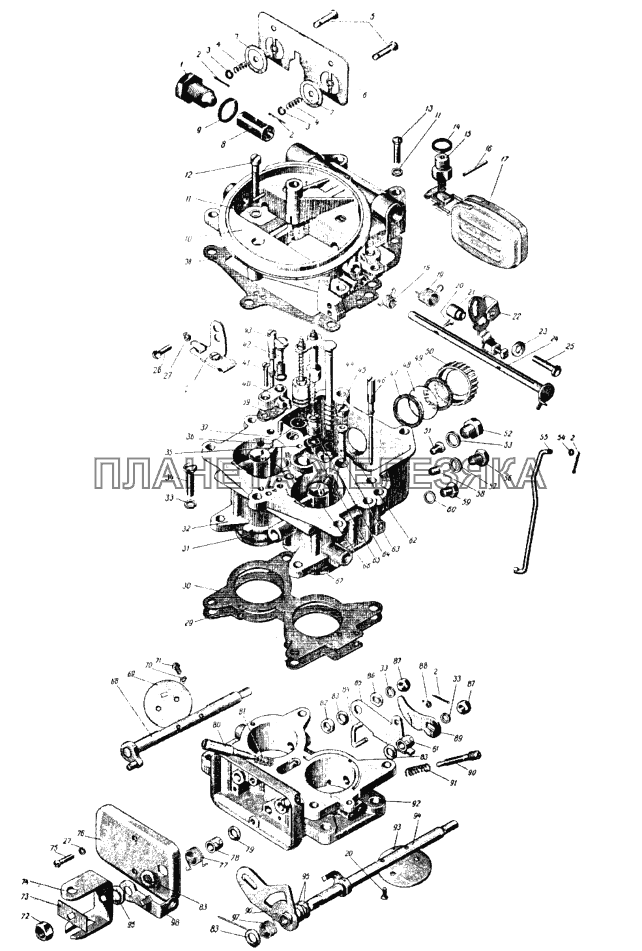

| ← Карбюратор | Привод управления дроссельной и воздушной заслонкой карбюратора для автомобиля с левым расположением рулевой колонки → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 123-0-1107225 |
Поршень ускорительного насоса в сборе Подробнее |
|
||
| 900507-1 |
Болт крепления зажима Подробнее |
|
||
| 900507-1 |
Болт крепления зажима Подробнее |
|
||
| 906509 |
Воздушный жиклер системы холостого хода, левый Подробнее |
|
||
| К126Н-1107100 |
Корпус смесительных камер в сборе Подробнее |
|
||
| К126Н-1107200 |
Корпус поплавковой камеры в сборе Подробнее |
|
||
| К126Н-1107201 |
Корпус поплавковой камеры Подробнее |
|
||
| К126Н-1107203 |
Главный топливный жиклер, левый Подробнее |
|
||
| К126Н-1107300 |
Крышка поплавковой камеры в сборе Подробнее |
|
||
| К126Н-1107301 |
Крышка поплавковой камеры Подробнее |
|
||
| К126П-1107331 |
Игольчатый клапан подачи топлива Подробнее |
|
||
| К126П-1107332 |
Корпус клапана Подробнее |
|
||
| К126П-1107333 |
Пружина клапана Подробнее |
|
||
| К23-55 |
Зажим кронштейна тяги воздушной заслонки Подробнее |
|
||
| К25А-1107228 |
Гайка установочная штока поршня Подробнее |
|
||
| 1 | К44М-1107221 |
Пробка фильтра Подробнее |
|
|
| 2 | [Шплинт разводной] |
Шплинт разводной Подробнее |
|
|
| 2 | [Шплинт разводной] |
Шплинт разводной Подробнее |
|
|
| 3 | 901019-0 |
Шайба оси клапана Подробнее |
|
|
| 4 | К126П-1107321 |
Пружина клапана воздушной заслонки Подробнее |
|
|
| 5 | 123-0-1107326 |
Ось клапана воздушной заслонки Подробнее |
|
|
| 6 | К126П-1107371 |
Воздушная заслонка Подробнее |
|
|
| 7 | К126П-1107377 |
Клапан воздушной заслонки Подробнее |
|
|
| 8 | К59-1107325 |
Сетка фильтра в сборе Подробнее |
|
|
| 9 | 451306 |
Прокладка пробки, уплотнительная Подробнее |
|
|
| 10 | К126Н-1107340 |
Крышка поплавковой камеры с распылителем в сборе Подробнее |
|
|
| 11 | [Шайба пружинная] |
Шайба пружинная Подробнее |
|
|
| 12 | 900426-1 |
Винт крепления крышки Подробнее |
|
|
| 13 | 900402-1 |
Винт крепления крышки Подробнее |
|
|
| 14 | 451305 |
Прокладка корпуса уплотнительная (фибровая) Подробнее |
|
|
| 15 | К126-П07330 |
Клапан подачи топлива в сборе Подробнее |
|
|
| 16 | 114-0-1107304 |
Ось поплавка Подробнее |
|
|
| 17 | К126-1107320 |
Поплавок в сборе Подробнее |
|
|
| 18 | К126-1107308 |
Пружина оси воздушной заслонки Подробнее |
|
|
| 19 | К126-1107309 |
Пружина оси привода воздушной заслонки Подробнее |
|
|
| 20 | 900201-1 |
Винт крепления воздушной заслонки к оси Подробнее |
|
|
| 20 | 900201-1 |
Винт крепления воздушной заслонки к оси Подробнее |
|
|
| 21 | К23-70 |
Втулка оси привода воздушной заслонки Подробнее |
|
|
| 22 | К126П-1107315 |
Рычаг привода воздушной заслонки в сборе Подробнее |
|
|
| 23 | [Шайба] |
Шайба Подробнее |
|
|
| 24 | К126-1107310 |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 25 | 900409-1 |
Винт крепления рычага к крышке Подробнее |
|
|
| 26 | 900413-1 |
Винт крепления кронштейна к крышке поплавковой камеры Подробнее |
|
|
| 27 | [Шайба пружинная] |
Шайба пружинная Подробнее |
|
|
| 27 | [Шайба пружинная] |
Шайба пружинная Подробнее |
|
|
| 28 | К59-1107302 |
Кронштейн тяги воздушной заслонки Подробнее |
|
|
| 29 | К126Н-1107017 |
Прокладка смесительных камер Подробнее |
|
|
| 30 | К126Н-1107014 |
Прокладка смесительных камер Подробнее |
|
|
| 31 | К126Н-1107016 |
Диффузор левый Подробнее |
|
|
| 32 | К126Н-1107250 |
Корпус поплавковой камеры с втулкой в сборе Подробнее |
|
|
| 33 | [Шайба пружинная] |
Шайба пружинная Подробнее |
|
|
| 33 | [Шайба пружинная] |
Шайба пружинная Подробнее |
|
|
| 34 | К28-Б-1107025 |
Болт соединения камер Подробнее |
|
|
| 35 | К21-1107244 |
Обратный клапан (шарик) Подробнее |
|
|
| 36 | К126-1107204 |
Кольцо стопорное Подробнее |
|
|
| 37 | К21-1107218 |
Нагнетательный клапан Подробнее |
|
|
| 38 | К126-И07012 |
Прокладка поплавковой камеры Подробнее |
|
|
| 39 | К126-1107209 |
Прокладка распылителя Подробнее |
|
|
| 40 | К126Н-1107208 |
Распылитель Подробнее |
|
|
| 41 | 900205-1 |
Винт крепления распылителя Подробнее |
|
|
| 42 | К126П-1107246 |
Винт топливопроводящий Подробнее |
|
|
| 43 | К126Н-1107230 |
Топливный жиклер системы холостого хода в сборе, левый Подробнее |
|
|
| 44 | К126Н-1107210 |
Привод ускорительного насоса в сборе Подробнее |
|
|
| 45 | К126Н-1107242 |
Воздушный жиклер главной дозирующей системы Подробнее |
|
|
| 46 | К126П-П07205 |
Топливный жиклер системы холостого хода в сборе, правый Подробнее |
|
|
| 47 | К126-1107227 |
Прокладка смотрового стекла, уплотнительная Подробнее |
|
|
| 48 | К126-1107225 |
Смотровое стекло Подробнее |
|
|
| 49 | К126-1107228 |
Прокладка смотрового стекла, уплотнительная Подробнее |
|
|
| 50 | К37-49 |
Гайка смотрового стекла Подробнее |
|
|
| 51 | К126Н-1107202 |
Главный топливный жиклер, правый Подробнее |
|
|
| 52 | 451513 |
Пробка резьбовая канала жиклера Подробнее |
|
|
| 53 | 451305 |
Прокладка корпуса уплотнительная (фибровая) Подробнее |
|
|
| 54 | 901048-0 |
Шайба стальная Подробнее |
|
|
| 55 | К126П-1107011 |
Тяга малых оборотов Подробнее |
|
|
| 56 | 451502 |
Пробка резьбовая Подробнее |
|
|
| 56 | 451502 |
Пробка резьбовая Подробнее |
|
|
| 57 | 451304 |
Прокладка резьбовой пробки канала жиклера Подробнее |
|
|
| 57 | 451304 |
Прокладка резьбовой пробки канала жиклера Подробнее |
|
|
| 58 | 609508 |
Воздушный жиклер системы холостого хода, правый Подробнее |
|
|
| 59 | К126П-1107247 |
Пробка сливного отверстия Подробнее |
|
|
| 60 | 451303 |
Прокладка пробки Подробнее |
|
|
| 61 | К126Н-1107131 |
Втулка рычага Подробнее |
|
|
| 62 | К126Б-1107226 |
Эмульсионная трубка Подробнее |
|
|
| 63 | К126П-1107236 |
Пружина привода ускорительного насоса, отжимная Подробнее |
|
|
| 64 | К59-П07430 |
Клапан экономайзера в сборе Подробнее |
|
|
| 65 | 451304 |
Прокладка резьбовой пробки канала жиклера Подробнее |
|
|
| 66 | К126-1107224 |
Диффузор малый Подробнее |
|
|
| 67 | К126Н-1107013 |
Диффузор правый Подробнее |
|
|
| 68 | К126Н-1107125 |
Ось дроссельной заслонки с рычагами роликом в сборе, левая Подробнее |
|
|
| 69 | К126П-1107122 |
Заслонка дроссельная, левая Подробнее |
|
|
| 70 | К126П-1107136 |
Шайба специальная Подробнее |
|
|
| 71 | 900403-1 |
Винт крепления левой дроссельной заслонки Подробнее |
|
|
| 72 | 900802-0 |
Гайка крепления рычага Подробнее |
|
|
| 73 | К126-1107106 |
Шайба стопорная Подробнее |
|
|
| 74 | К126-1107112 |
Рычаг оси дроссельной заслонки Подробнее |
|
|
| 75 | 900407-1 |
Винт крепления крышки Подробнее |
|
|
| 76 | К126П-1107104 |
Крышка корпуса смесительных камер Подробнее |
|
|
| 77 | К126-1107118 |
Пружина правой оси дроссельной заслонки Подробнее |
|
|
| 78 | К126Н-1107108 |
Втулка осей дроссельных заслонок Подробнее |
|
|
| 79 | 901013-0 |
Шайба Подробнее |
|
|
| 80 | К126-1107103 |
Винт регулировки состава смеси холостого хода Подробнее |
|
|
| 81 | 907106-0 |
Пружина винта Подробнее |
|
|
| 82 | 901013-0 |
Шайба Подробнее |
|
|
| 83 | 901015-0 |
Шайба Подробнее |
|
|
| 84 | К126П-1107046 |
Серьга привода ускорительного насоса Подробнее |
|
|
| 85 | К126Н-1107129 |
Рычаг привода ускорительного насоса Подробнее |
|
|
| 86 | К126-1107107 |
Шайба Подробнее |
|
|
| 87 | 900803-0 |
Гайка крепления осей дроссельных заслонок Подробнее |
|
|
| 88 | 901048-0 |
Шайба стальная Подробнее |
|
|
| 89 | К126П-1107114 |
Рычаг привода ускорительного насоса Подробнее |
|
|
 |
90 | К126-1107131 |
Винт регулировки количества смеси холостого хода Подробнее |
|
| 91 | 907106-0 |
Пружина винта Подробнее |
|
|
| 92 | К126Н-1107101 |
Корпус смесительных камер Подробнее |
|
|
| 93 | К126Н-1107109 |
Заслонка дроссельная, правая Подробнее |
|
|
| 94 | К126Н-1107110 |
Ось дроссельной заслонки с поводком в сборе, правая Подробнее |
|
|
| 95 | 901016-0 |
Шайба стальная Подробнее |
|
|
| 96 | К126Н-1107113 |
Кулиса Подробнее |
|
|
| 97 | К126Н-1107105 |
Пружина правой оси дроссельной заслонки Подробнее |
|
|
| 98 | К126-1107116 |
Рычаг малых оборотов Подробнее |
|
